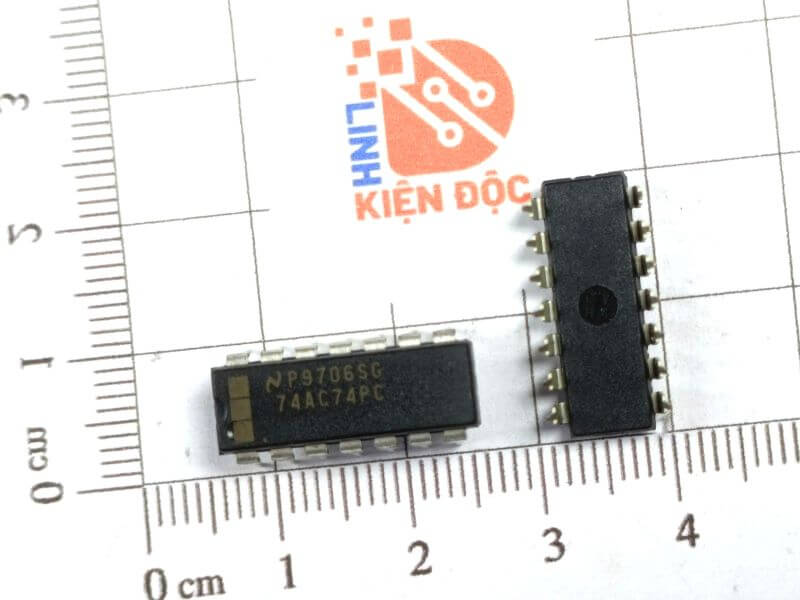

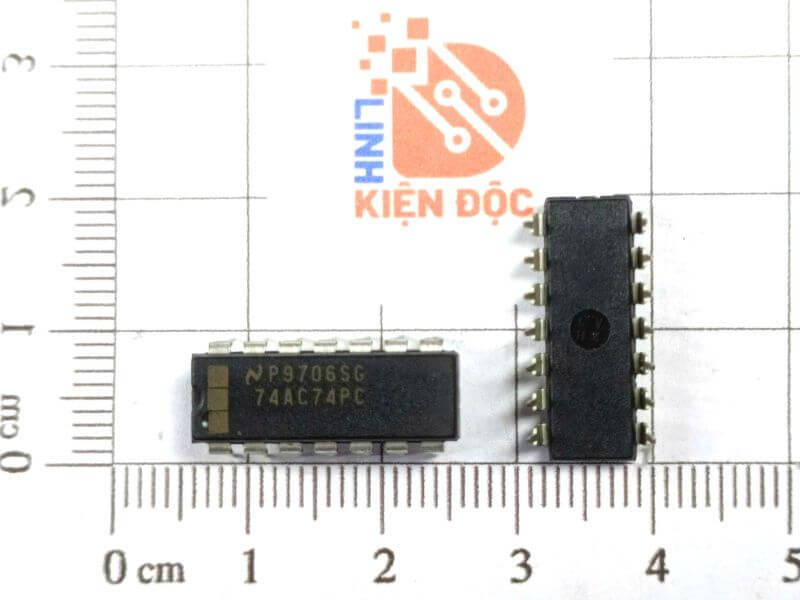

74AC74PC 74AC74 IC logic số DIP-14

Giới thiệu chung 74AC04PC

74AC74PC là IC gồm hai flip-flop loại D chốt theo cạnh lên (positive-edge triggered D flip-flop), được chế tạo theo công nghệ CMOS tốc độ cao, tương thích với chuẩn TTL. IC này có dạng đóng gói DIP-14 (14 chân), dễ sử dụng trong mạch thử nghiệm và mạch nguyên lý.

Đặc điểm 74AC74PC

• Chứa 2 flip-flop D độc lập, mỗi flip-flop có các chân Clock (CK), Data (D), Set (SD), Reset (RD), Q và Q̅.

• Chốt dữ liệu vào cạnh lên của xung clock.

• Có thể thiết lập (Set) và xóa (Reset) đầu ra không phụ thuộc vào clock.

• Công nghệ CMOS tốc độ cao, tiêu thụ năng lượng thấp.

• Tương thích mức logic TTL.

• Bảo vệ đầu ra chống chập tải.

• Hoạt động ổn định trong dải nhiệt độ và điện áp rộng.

Cấu tạo 74AC74PC

• IC có 14 chân, chia đều cho hai flip-flop D.

• Mỗi flip-flop gồm:

  • 1 chân đầu vào D (data).

  • 1 chân Clock (CK).

  • 1 chân Set (SD – active low).

  • 1 chân Reset (RD – active low).

  • 2 đầu ra Q và Q̅ (nghịch đảo nhau).

• Chân 14 là Vcc (nguồn dương), chân 7 là GND (mass).

Sơ đồ kết nối 74AC74PC

Ứng dụng 74AC74PC

• Dùng trong mạch lưu trữ dữ liệu tạm thời (bộ nhớ 1 bit).

• Là thành phần cơ bản trong mạch đếm, mạch chia tần số.

• Dùng để đồng bộ hóa tín hiệu trong hệ thống kỹ thuật số.

• Áp dụng trong các mạch điều khiển, thanh ghi, mạch logic tuần tự.

• Sử dụng trong mạch tạo trễ (delay) hoặc mạch lấy mẫu tín hiệu.

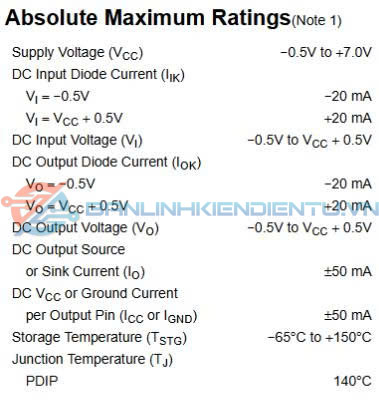

Thông số kỹ thuật 74AC74PC

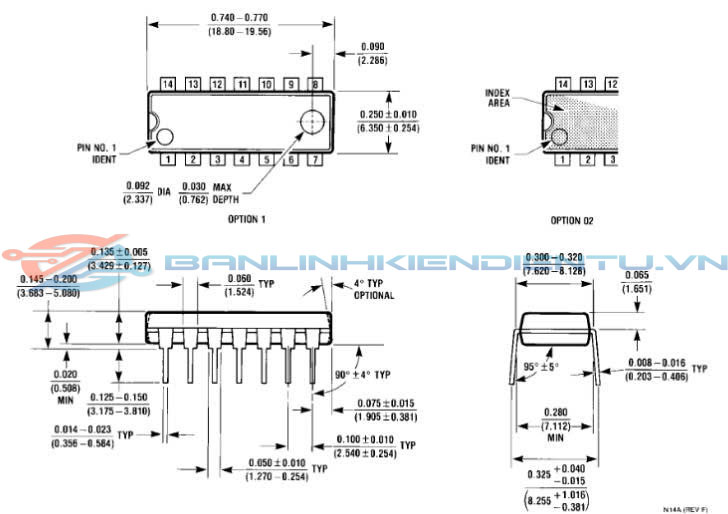

Kích thước 74AC74PC

Datasheet 74AC74PC
