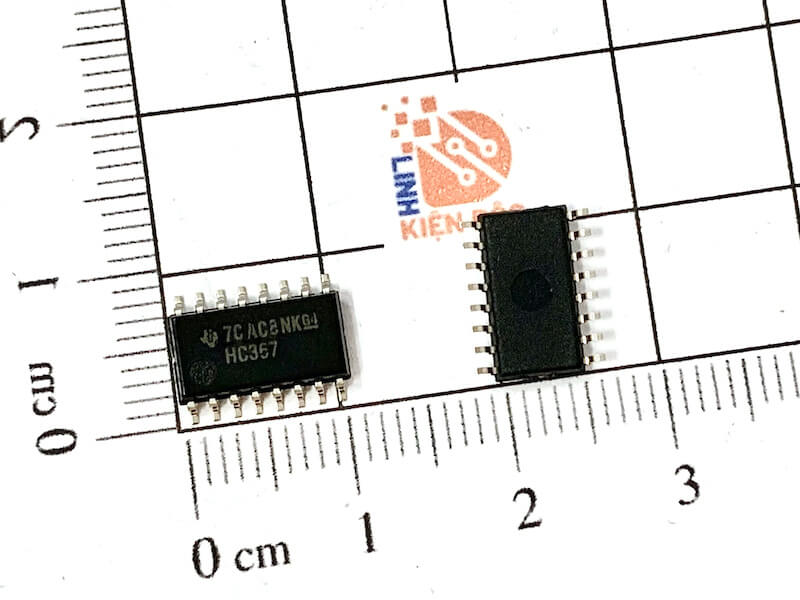

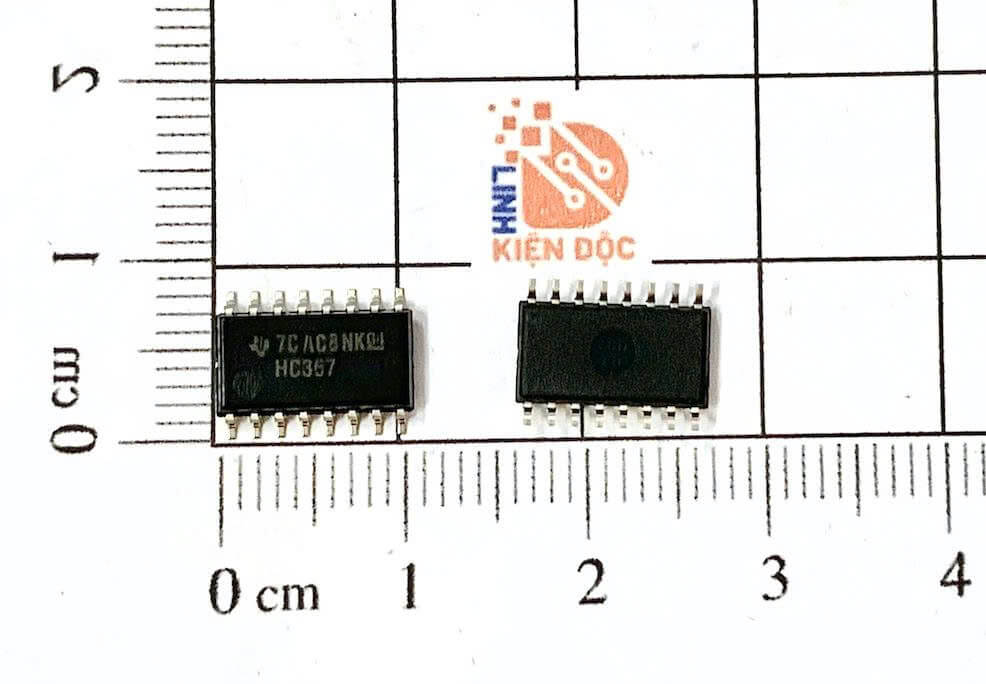

74HC367 IC Số SOP16 5.2mm

Giới thiệu chung về IC 74HC367 SOP-16 5.2mm

74HC367 là IC logic thuộc họ 74HC CMOS, có chức năng bộ đệm/driver 6 kênh (Hex Buffer/Line Driver) với ngõ ra 3 trạng thái (3-State). IC được sử dụng để đệm, cách ly và truyền tín hiệu logic trong các mạch điện tử số. Khi ngõ ra bị vô hiệu hóa, các chân output chuyển sang trạng thái trở kháng cao Hi-Z, cho phép sử dụng trong các hệ thống bus dữ liệu dùng chung.

1. Đặc điểm

• IC gồm 6 bộ đệm logic độc lập.
• Ngõ ra 3 trạng thái: Logic 0, Logic 1 và Hi-Z.
• Có chân Output Enable (OE) để điều khiển trạng thái ngõ ra.
• Hoạt động theo nguyên lý buffer không đảo: tín hiệu đầu vào được truyền ra đầu ra khi được cho phép.
• Công nghệ CMOS cho mức tiêu thụ điện năng thấp.
• Điện áp hoạt động rộng, phù hợp với nhiều hệ thống logic số.
• Tốc độ chuyển mạch cao, đáp ứng tốt các mạch điều khiển và truyền dữ liệu.
• Đóng gói SOP-16 nhỏ gọn, phù hợp với các mạch PCB có diện tích hạn chế.

2. Cấu tạo

74HC367 bên trong gồm 6 mạch đệm logic được chia thành các nhóm và điều khiển thông qua các chân Output Enable.

Cấu trúc cơ bản:

        74HC367
     ┌─────────────┐
 A1 ─┤ Buffer 1    ├─ Y1
 A2 ─┤ Buffer 2    ├─ Y2
 A3 ─┤ Buffer 3    ├─ Y3
 A4 ─┤ Buffer 4    ├─ Y4
 A5 ─┤ Buffer 5    ├─ Y5
 A6 ─┤ Buffer 6    ├─ Y6
     │             │
     │ OE1 / OE2   │
     └─────────────┘

Khi chân OE được kích hoạt, tín hiệu logic tại đầu vào sẽ được truyền tới đầu ra tương ứng.

Khi OE không cho phép hoạt động, đầu ra chuyển sang trạng thái Hi-Z. Ở trạng thái này, chân output gần như được ngắt khỏi mạch, rất hữu ích khi nhiều thiết bị cùng sử dụng một đường bus.

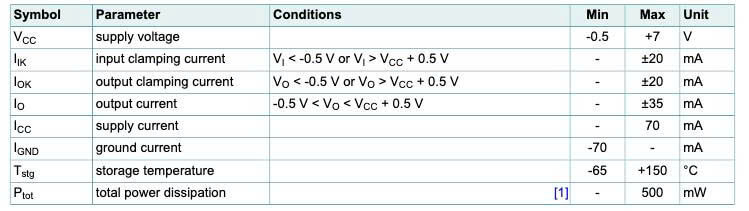

3. Thông số kỹ thuật

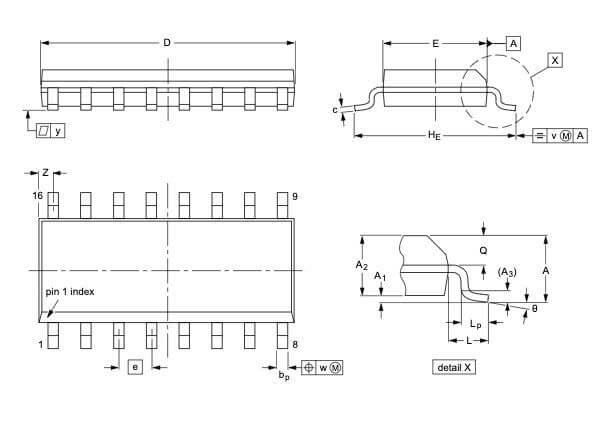

4. Kích thước SOP-16 5.2mm

5. Ứng dụng

74HC367 được sử dụng phổ biến trong các mạch điện tử số như:

• Đệm tín hiệu giữa vi điều khiển và thiết bị ngoại vi.
• Điều khiển và truyền tín hiệu trên bus dữ liệu.
• Đệm đường địa chỉ và đường dữ liệu.
• Cách ly các khối mạch logic.
• Mạch giao tiếp giữa các IC số.
• Mạch điều khiển sử dụng nhiều thiết bị chung một bus.
• Các hệ thống máy tính và thiết bị điện tử số.
• Mạch điều khiển LED hoặc các tải logic nhỏ trong giới hạn dòng cho phép.
• Mạch chuyển mạch tín hiệu cần chức năng 3-State.

DATASHEET
