74LVC1G07GW, 74LVC1G07GW-Q100H – IC Logic đệm không đảo ký hiệu VS SOT-353

1. Giới thiệu 74LVC1G07GW

74LVC1G07GW và 74LVC1G07GW-Q100H là IC logic đơn có chức năng đệm không đảo (Non-Inverting Buffer) với ngõ ra Open-Drain, thuộc họ logic LVC tốc độ cao.

IC nhận một tín hiệu logic tại đầu vào và tạo tín hiệu cùng trạng thái logic tại đầu ra khi được kết hợp với điện trở kéo lên phù hợp.

Điểm đặc biệt của 74LVC1G07 so với buffer thông thường là ngõ ra open-drain. IC có thể chủ động kéo đầu ra xuống mức LOW nhưng cần điện trở pull-up bên ngoài để tạo mức HIGH.

Linh kiện sử dụng package SOT-353 5 chân, kích thước nhỏ gọn và thường có marking VS trên bề mặt.

Phiên bản 74LVC1G07GW-Q100H được thiết kế cho các ứng dụng yêu cầu tiêu chuẩn linh kiện ô tô.

2. Chức năng của 74LVC1G07GW

Chức năng chính của 74LVC1G07GW là đệm tín hiệu logic mà không đảo trạng thái tín hiệu.

Về logic:

A = LOW → Y = LOW

A = HIGH → Y = HIGH thông qua điện trở kéo lên

Do đầu ra là open-drain, trạng thái HIGH không được IC chủ động cấp lên. Thay vào đó, điện trở pull-up bên ngoài kéo đường tín hiệu lên mức điện áp mong muốn.

IC có thể được sử dụng cho:

• Đệm tín hiệu logic.
• Cách ly các tầng logic.
• Tăng khả năng điều khiển đường tín hiệu.
• Tạo đầu ra open-drain.
• Chuyển mức logic trong những cấu hình phù hợp.
• Ghép nhiều đầu ra trên một đường tín hiệu.
• Điều khiển đường bus.
• Giao tiếp giữa vi điều khiển và ngoại vi.

3. Thông số kỹ thuật và kích thước 74LVC1G07GW

4. Open-Drain là gì?

Đây là đặc điểm quan trọng nhất khi sử dụng 74LVC1G07GW.

Đầu ra open-drain có thể chủ động kéo tín hiệu xuống LOW, nhưng không chủ động đẩy tín hiệu lên HIGH.

Để tạo mức HIGH cần sử dụng một điện trở pull-up bên ngoài.

Cấu hình cơ bản:

Nguồn Pull-up → Điện trở → Output

Khi transistor đầu ra bên trong IC dẫn, đường tín hiệu được kéo xuống GND.

Khi transistor đầu ra ngắt, điện trở pull-up kéo tín hiệu lên mức HIGH.

Vì vậy nếu bỏ điện trở pull-up trong một ứng dụng open-drain thông thường, đầu ra có thể không tạo được mức HIGH xác định.

5. Bảng chức năng logic

Input A	Output Y
LOW	LOW
HIGH	HIGH thông qua Pull-up

74LVC1G07 là buffer không đảo, nghĩa là trạng thái logic đầu ra theo trạng thái đầu vào.

Điểm khác biệt nằm ở cấu trúc điện của ngõ ra open-drain.

6. Đặc điểm nổi bật

74LVC1G07GW có nhiều ưu điểm cho các mạch logic hiện đại:

• Buffer không đảo.
• Một kênh logic.
• Ngõ ra Open-Drain.
• Dải nguồn rộng.
• Công nghệ CMOS.
• Tốc độ chuyển mạch cao.
• Công suất tiêu thụ thấp.
• Phù hợp với các mạch giao tiếp logic.
• Có thể hỗ trợ chuyển mức điện áp trong cấu hình phù hợp.
• Package SOT-353 rất nhỏ.
• Tiết kiệm diện tích PCB.
• Phù hợp cho thiết bị cầm tay và hệ thống nhúng.

7. Công dụng và ứng dụng của 74LVC1G07GW

74LVC1G07GW được sử dụng phổ biến trong các hệ thống cần đệm tín hiệu và đầu ra open-drain.

Một số ứng dụng gồm:

• Mạch đệm tín hiệu logic.
• Mạch vi điều khiển.
• Mạch giao tiếp giữa MCU và ngoại vi.
• Mạch chuyển mức logic.
• Đường tín hiệu dùng chung.
• Mạch điều khiển Enable.
• Mạch điều khiển Reset.
• Mạch interrupt.
• Mạch Wired-AND phù hợp.
• Thiết bị đo lường.
• Hệ thống nhúng.
• Thiết bị tự động hóa.
• Bo mạch điều khiển công nghiệp.
• Thiết bị điện tử dân dụng.
• Thiết bị điện tử ô tô đối với phiên bản Q100.

8. Ứng dụng chuyển mức logic

Một lợi thế của cấu trúc open-drain là khả năng hỗ trợ chuyển mức logic khi được thiết kế đúng giới hạn điện áp của IC.

Ví dụ, tín hiệu điều khiển có thể xuất phát từ một hệ thống logic điện áp thấp, trong khi điện trở pull-up của đầu ra được bố trí theo mức logic yêu cầu của tầng tiếp theo, miễn là các mức điện áp nằm trong giới hạn cho phép của linh kiện.

Cách sử dụng này thường gặp khi cần giao tiếp giữa các mạch số hoạt động ở những mức điện áp khác nhau.

Tuy nhiên, cần kiểm tra giới hạn điện áp đầu ra trong datasheet trước khi lựa chọn mức điện áp pull-up.

9. Ứng dụng Wired-AND

Đầu ra open-drain cũng cho phép nhiều thiết bị chia sẻ một đường tín hiệu trong các cấu hình thích hợp.

Nếu một thiết bị kéo đường tín hiệu xuống LOW, toàn bộ đường tín hiệu sẽ ở mức LOW. Chỉ khi tất cả các đầu ra open-drain đều được nhả thì điện trở pull-up mới kéo đường tín hiệu lên HIGH.

Đây là nguyên lý hữu ích trong các đường báo lỗi, interrupt, enable và nhiều hệ thống logic dùng chung tín hiệu.

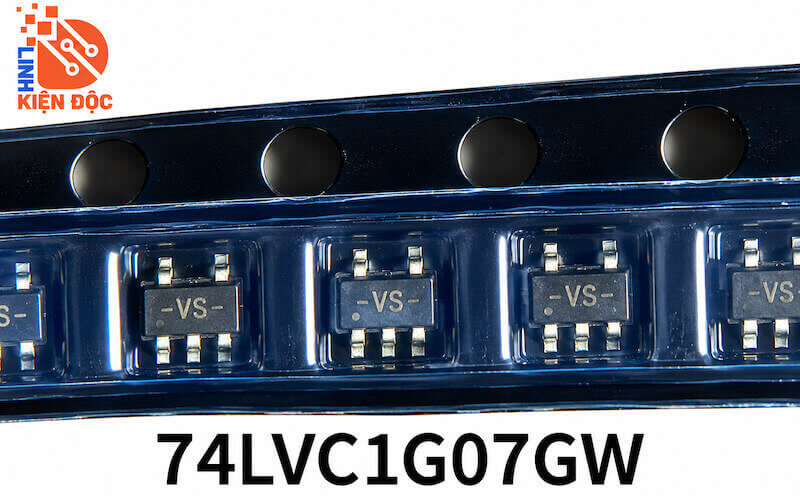

10. Ký hiệu VS trên 74LVC1G07GW

Do package SOT-353 có kích thước rất nhỏ nên mã đầy đủ 74LVC1G07GW không được in toàn bộ trên thân IC.

Marking ngắn VS có thể được sử dụng để nhận dạng linh kiện.

Khi gặp IC có ký hiệu VS trên bo mạch, cần kết hợp thêm:

• Package SOT-353.
• IC 5 chân.
• Sơ đồ chân.
• Điện áp nguồn.
• Vị trí linh kiện.
• Đường tín hiệu đầu vào và đầu ra.
• Chức năng của mạch.

Không nên xác định linh kiện chỉ dựa vào marking VS vì mã SMD ngắn có thể trùng với các linh kiện khác.

11. 74LVC1G07GW-Q100H là gì?

74LVC1G07GW-Q100H là phiên bản hướng tới các ứng dụng điện tử ô tô, với yêu cầu kiểm soát chất lượng và độ tin cậy phù hợp tiêu chuẩn automotive của dòng sản phẩm.

Về chức năng logic cơ bản, linh kiện vẫn là:

Single Non-Inverting Buffer với Open-Drain Output.

Phiên bản này phù hợp với các hệ thống như:

• Module điều khiển ô tô.
• Mạch cảm biến trên xe.
• ECU và các module phụ trợ.
• Hệ thống điều khiển thân xe.
• Mạch giao tiếp tín hiệu automotive.

Khi thay thế giữa phiên bản tiêu chuẩn và phiên bản automotive cần xem xét yêu cầu chứng nhận, nhiệt độ, độ tin cậy và tiêu chuẩn của thiết bị.

12. Khác biệt với buffer push-pull

Không nên nhầm 74LVC1G07 với buffer có đầu ra push-pull.

Buffer push-pull có khả năng chủ động:

Kéo đầu ra lên HIGH

và

Kéo đầu ra xuống LOW.

Trong khi đó, 74LVC1G07 với đầu ra open-drain chỉ chủ động kéo LOW. Mức HIGH thường được tạo bằng điện trở pull-up bên ngoài.

Do đó, nếu thay 74LVC1G07 bằng một buffer push-pull thông thường, chức năng của mạch có thể thay đổi và thậm chí gây xung đột khi nhiều thiết bị chia sẻ cùng đường tín hiệu.

13. Lưu ý khi lựa chọn linh kiện thay thế

Khi tìm IC thay thế 74LVC1G07GW cần kiểm tra:

• Buffer không đảo.
• Ngõ ra Open-Drain.
• Một kênh logic.
• Điện áp VCC.
• Ngưỡng logic đầu vào.
• Dòng sink đầu ra.
• Điện áp tối đa tại đầu ra.
• Thời gian trễ truyền.
• Package.
• Sơ đồ chân.
• Dải nhiệt độ hoạt động.

Nếu thay phiên bản 74LVC1G07GW-Q100H trong thiết bị ô tô, cần kiểm tra thêm yêu cầu automotive và tiêu chuẩn chất lượng của linh kiện thay thế.

14. Kết luận

74LVC1G07GW / 74LVC1G07GW-Q100H là IC logic đệm không đảo một kênh với đầu ra Open-Drain, thuộc họ logic LVC và sử dụng package SOT-353 5 chân.

Linh kiện phù hợp cho các mạch đệm tín hiệu, chuyển mức logic, giao tiếp vi điều khiển, đường tín hiệu dùng chung, Reset, Enable, Interrupt và nhiều hệ thống điều khiển số.

Phiên bản 74LVC1G07GW-Q100H hướng tới các ứng dụng điện tử ô tô, trong khi chức năng logic cơ bản vẫn tương tự phiên bản tiêu chuẩn.

Khi tìm linh kiện theo marking VS, cần đặc biệt xác nhận IC có chức năng Non-Inverting Buffer với Open-Drain Output, đồng thời kiểm tra package, sơ đồ chân và điện áp hoạt động trước khi thay thế.
