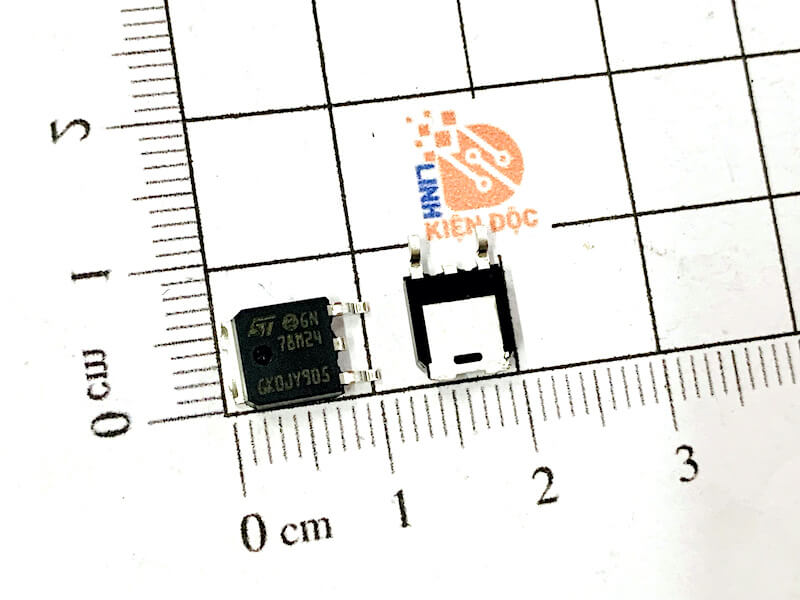

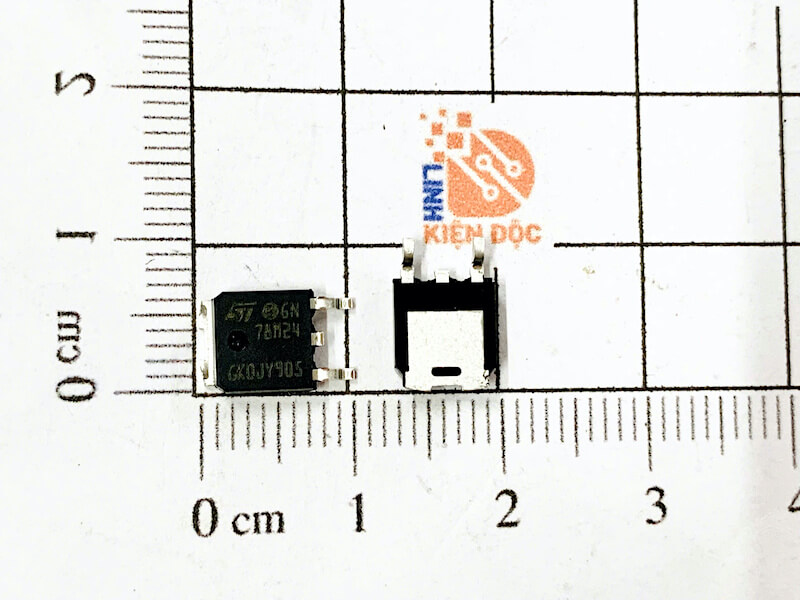

78M24 IC Nguồn TO-252

IC 78M24 TO-252 là linh kiện ổn áp tuyến tính thuộc dòng IC nguồn 78M, được sử dụng để tạo ra điện áp DC ổn định trong các mạch điện tử. Với khả năng cung cấp điện áp đầu ra danh định 24V, IC 78M24 phù hợp cho nhiều thiết bị và mạch nguồn cần nguồn điện áp ổn định, hạn chế ảnh hưởng của biến động điện áp đầu vào.

Nhờ thiết kế dạng TO-252 (DPAK) nhỏ gọn, 78M24 có ưu điểm tiết kiệm diện tích PCB, tản nhiệt tương đối tốt và thuận tiện khi lắp ráp trên bo mạch.

1. IC 78M24 là gì?

78M24 là IC ổn áp dương thuộc họ 78M. Chức năng chính của linh kiện là nhận điện áp DC đầu vào cao hơn mức điện áp cần thiết và duy trì điện áp đầu ra ở khoảng +24V DC trong phạm vi điều kiện hoạt động cho phép.

Ví dụ, trong một mạch nguồn có điện áp đầu vào thay đổi, IC 78M24 có thể được sử dụng để tạo ra đường nguồn +24V ổn định cho các mạch điều khiển, cảm biến, relay hoặc các tải điện tử phù hợp.

Phiên bản 78M24 dạng TO-252 thường được lựa chọn trong các thiết kế yêu cầu linh kiện nhỏ gọn nhưng vẫn cần khả năng tản nhiệt tốt hơn so với các package nhỏ công suất thấp.

2. Chức năng của IC nguồn 78M24

IC 78M24 đảm nhiệm một số chức năng chính trong mạch nguồn:

Ổn định điện áp đầu ra

Chức năng quan trọng nhất của 78M24 là duy trì điện áp đầu ra ở mức khoảng 24V DC, giúp các mạch phía sau hoạt động ổn định hơn khi điện áp nguồn đầu vào có sự thay đổi.

Chuyển đổi và giảm áp tuyến tính

78M24 hoạt động theo nguyên lý ổn áp tuyến tính. Điện áp dư giữa đầu vào và đầu ra được IC tiêu tán dưới dạng nhiệt.

Do đó, khi thiết kế mạch cần chú ý đến:

Công suất tiêu tán ≈ (Vin − Vout) × Iout

Ví dụ, nếu điện áp đầu vào là 30V, đầu ra 24V và dòng tải là 0,2A:

P ≈ (30 − 24) × 0,2 = 1,2W

Trong trường hợp công suất tiêu tán lớn, cần xem xét giải pháp tản nhiệt phù hợp.

Giảm ảnh hưởng của nhiễu và dao động nguồn

IC ổn áp tuyến tính có thể giúp cải thiện độ ổn định của đường nguồn, từ đó cung cấp nguồn DC phù hợp cho các tầng mạch điều khiển và điện tử phía sau.

Bảo vệ mạch nguồn

Tùy theo nhà sản xuất và phiên bản cụ thể, IC dòng 78M có thể được tích hợp các cơ chế bảo vệ như giới hạn dòng và bảo vệ quá nhiệt. Khi sử dụng linh kiện thực tế, cần kiểm tra datasheet của đúng mã sản phẩm và nhà sản xuất.

3. Thông số kỹ thuật IC 78M24 TO-252

Một số thông số cơ bản thường được quan tâm khi lựa chọn 78M24:

Lưu ý: Các thông số điện áp đầu vào tối đa, dòng đầu ra, điện áp dropout, nhiệt độ hoạt động và đặc tính bảo vệ có thể khác nhau giữa các nhà sản xuất. Vì vậy, cần đối chiếu datasheet của đúng mã 78M24 và package TO-252 trước khi thay thế hoặc thiết kế mạch.

4. Sơ đồ chân IC 78M24 TO-252

IC 78M24 dạng TO-252 thường có 3 chân chức năng chính:

• VIN (Input): Chân nhận điện áp DC đầu vào.

• GND (Ground): Chân mass, nối với cực âm của nguồn.

• VOUT (Output): Chân điện áp đầu ra ổn định khoảng +24V.

Tuy nhiên, thứ tự chân thực tế cần được kiểm tra theo datasheet của nhà sản xuất, vì cách bố trí chân và quy ước pinout có thể khác giữa các dòng sản phẩm hoặc nhà sản xuất.

5. Nguyên lý hoạt động của 78M24

Nguyên lý sử dụng 78M24 tương đối đơn giản. Điện áp DC chưa ổn định được đưa vào chân VIN. IC thực hiện điều chỉnh điện áp bên trong và cung cấp điện áp khoảng +24V DC tại chân VOUT.

Một cấu hình cơ bản có thể gồm:

Nguồn DC đầu vào → Tụ lọc đầu vào → 78M24 → Tụ lọc đầu ra → Tải 24V

Các tụ điện ở đầu vào và đầu ra giúp cải thiện độ ổn định của mạch. Giá trị tụ cụ thể nên được lựa chọn theo datasheet của linh kiện đang sử dụng.

6. Ứng dụng của IC 78M24 TO-252

Nhờ khả năng tạo nguồn +24V ổn định, 78M24 có thể được sử dụng trong nhiều loại thiết bị điện tử.

Mạch nguồn DC 24V

Đây là ứng dụng phổ biến của 78M24. IC có thể được sử dụng trong các tầng nguồn cần tạo ra đường điện áp 24V DC từ một nguồn DC cao hơn.

Mạch điều khiển công nghiệp

Nguồn 24V được sử dụng rộng rãi trong thiết bị điều khiển công nghiệp. 78M24 có thể đảm nhiệm vai trò ổn áp cho các tầng mạch điện tử bên trong thiết bị.

Mạch relay và điều khiển

Trong một số thiết kế, 78M24 có thể cung cấp đường nguồn 24V cho relay hoặc các tầng điều khiển phù hợp với dòng điện mà IC có thể đáp ứng.

Thiết bị điện tử và tự động hóa

IC có thể được sử dụng trong các bo mạch tự động hóa, bộ điều khiển, mạch giao tiếp hoặc thiết bị điện tử cần một đường nguồn +24V ổn định.

Mạch nguồn phụ

78M24 cũng có thể được dùng làm nguồn phụ 24V bên trong một hệ thống có nguồn DC đầu vào cao hơn, giúp tạo một đường điện áp riêng cho từng khối chức năng.

7. Ưu điểm của IC 78M24 dạng TO-252

Kích thước nhỏ: Package TO-252 giúp tiết kiệm không gian trên PCB.

Dễ thiết kế: Mạch ổn áp sử dụng 78M24 tương đối đơn giản, phù hợp với nhiều thiết kế nguồn tuyến tính.

Điện áp đầu ra cố định: Phiên bản 78M24 được thiết kế để cung cấp mức điện áp danh định +24V.

Khả năng tản nhiệt tốt hơn package nhỏ: TO-252 có diện tích tiếp xúc PCB tương đối lớn, hỗ trợ truyền nhiệt từ linh kiện xuống bo mạch.

Phù hợp sản xuất PCB: Dạng linh kiện SMD giúp thuận tiện cho dây chuyền lắp ráp tự động.

8. Lưu ý khi sử dụng IC 78M24

Khi thiết kế mạch sử dụng 78M24, cần quan tâm đến chênh lệch giữa điện áp đầu vào và đầu ra.

Nếu Vin quá cao, công suất nhiệt phát sinh sẽ tăng:

P = (Vin − 24V) × Iout

Ví dụ, khi Vin tăng đáng kể nhưng dòng tải vẫn lớn, IC có thể nóng nhanh. Khi đó cần tăng khả năng tản nhiệt hoặc lựa chọn phương án nguồn phù hợp hơn.

Ngoài ra, không nên chỉ dựa vào tên mã 78M24 để xác định toàn bộ thông số kỹ thuật. Cần kiểm tra:

• Điện áp đầu vào tối đa.

• Dòng đầu ra tối đa.

• Dropout voltage.

• Công suất tiêu tán.

• Nhiệt độ mối nối tối đa.

• Sơ đồ chân.

• Giá trị tụ điện yêu cầu.

• Điều kiện tản nhiệt của PCB.

9. 78M24 TO-252 có thể thay thế linh kiện nào?

Trong một số thiết kế, 78M24 có thể được xem xét thay thế cho các IC ổn áp +24V khác có cùng chức năng. Tuy nhiên, không nên thay thế chỉ dựa trên điện áp đầu ra.

Khi lựa chọn linh kiện thay thế cần đối chiếu ít nhất:

1. Điện áp đầu ra.

2. Dòng tải.

3. Điện áp đầu vào tối đa.

4. Pinout.

5. Package.

6. Công suất tiêu tán.

7. Dropout voltage.

8. Đặc tính bảo vệ.

9. Điều kiện nhiệt độ hoạt động.

Đặc biệt, hai linh kiện cùng có mã 78M24 nhưng khác nhà sản xuất có thể có thông số chi tiết và cách bố trí chân khác nhau.
