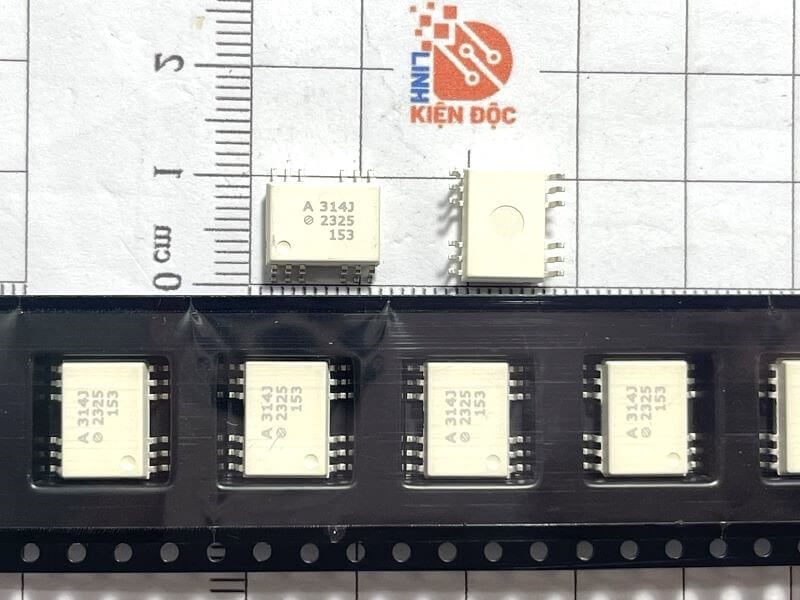

A314J, HCPL-314J, A 314J IC Opto SOP-12 Nhập khẩu

Mô tả Opto HCPL-314J

• Dòng thiết bị HCPL-314J bao gồm một đèn LED AlGaAs kết hợp quang học với một tích hợp mạch có giai đoạn đầu ra công suất. Những bộ ghép quang này thích hợp cho việc điều khiển IGBT và MOSFET dùng trong động cơ ứng dụng điều khiển biến tần Các dải điện áp hoạt động cao của Giai đoạn đầu ra cung cấp điện áp ổ đĩa theo yêu cầu của cổng các thiết bị được điều khiển. Điện áp và dòng điện được cung cấp bởi cái này bộ ghép quang làm cho nó trở nên lý tưởng thích hợp để điều khiển trực tiếp nhỏ hoặc IGBT công suất trung bình

• Dòng điện đầu ra tối thiểu 0,5 A
• Loại bỏ chế độ chung tối thiểu (CMR) 15 kV/µs ở VCM = 1500 V
• Điện áp đầu ra mức thấp tối đa 1,0 V (VOL) loại bỏ nhu cầu về ổ đĩa cổng âm
• ICC = 5 mA Nguồn cung tối đa hiện tại
• Bảo vệ khóa điện áp (UVLO) với hiện tượng trễ
• Phạm vi VCC hoạt động rộng: 15 đến 30V
• Độ trễ truyền tối đa 0,5 µs
• Độ trễ tối đa +/– 0,35 µs giữa các thiết bị/kênh
• Phạm vi nhiệt độ công nghiệp: -40°C đến 100°C
• HCPL-315J: Cách ly đầu ra từ kênh Một đến Kênh Hai = 1500 Vrms/1 phút.

Ứng dụng Opto HCPL-314J

• Ổ đĩa cổng IGBT/MOSFET bị cô lập
• Bộ truyền động động cơ AC và DC không chổi than
• Biến tần công nghiệp
• Bộ nguồn chuyển đổi chế độ (SMPS)
• Nguồn cung cấp điện liên tục (UPS)

Sơ đồ chân HCPL-314J

Kích thước Opto HCPL-314J

Bảng thông số Opto HCPL-314J

Mạch ứng dụng A314J

Để tắt IGBT chắc chắn, HCPL-314J có thông số VOL tối đa rất thấp là 1,0 V. Giảm thiểu Rg và độ tự cảm đạo trình từ HCPL-314J đến cổng và bộ phát IGBT (có thể bằng cách gắn HCPL-314J trên một thiết bị nhỏ Bo mạch PC ngay phía trên IGBT) có thể loại bỏ nhu cầu về ổ đĩa cổng IGBT âm trong nhiều ứng dụng như trong hình trên. Cần cẩn thận với thiết kế bo mạch PC như vậy để tránh định tuyến dấu vết bộ thu hoặc bộ phát IGBT gần với HCPL-314J đầu vào vì canm này dẫn đến việc ghép các tín hiệu nhất thời không mong muốn vào đầu vào của HCPL-314J và làm giảm hiệu suất. (Nếu cống IGBT phải được định tuyến gần đầu vào HCPL-314J thì đèn LED phải được phân cực ngược khi ở trạng thái tắt, để ngăn các tín hiệu nhất thời được ghép từ cống IGBT bật HCPL-314J.) Một kẹp bên ngoài diode có thể được kết nối giữa các chân 14 & 15 và các chân 9 & 10 (như trong Hình 19) để bảo vệ HCPL-314J trong trường hợp IGBT chuyển tải cảm ứng.
