ADC80AG-12, ADC80AG Bộ khuếch đại CDIP-32

Giới thiệu về IC ADC80AG

ADC80 là bộ chuyển đổi tương tự sang số gần đúng liên tiếp 12 bit, sử dụng CMOS hiện đại và khuôn lưỡng cực được cắt bằng laser được thiết kế để không bị kẹt và hiệu suất AC tối ưu. Nó hoàn chỉnh với một bộ so sánh, một DAC 12- bit nguyên khối bao gồm một điện áp tham chiếu 6,3V được cắt bằng laser để đạt được hệ số nhiệt độ tối thiểu và một chip logic CMOS chứa thanh ghi xấp xỉ liên tiếp (SAR), đồng hồ và tất cả các hàm logic liên quan khác.

Các điện trở tỷ lệ bên trong được cung cấp để lựa chọn phạm vi tín hiệu đầu vào analog là ±2,5V, ±5V, ±10V, 0 đến +5V hoặc 0 đến +10V. Các lỗi khuếch đại và bù trừ có thể được giảm bớt từ bên ngoài về 0, cho phép độ chính xác điểm cuối ban đầu tốt hơn ±0,12% (±1/2LSB). Thời gian chuyển đổi tối đa 25us khiến ADC80 trở nên lý tưởng cho nhiều ứng dụng 12 bit yêu cầu tốc độ lấy mẫu thông lượng hệ thống lên tới 40k Hz. ADC80 hoạt động tốt như nhau với nguồn điện tương tự ±15V hoặc ±12V và cũng yêu cầu sử dụng nguồn điện logic +5V. Tuy nhiên, không giống như nhiều sản phẩm loại ADC80, không cần có nguồn điện analog +5V.

Đặc trưng kỹ thuật

• ADC 12- BIT TIÊU CHUẨN CÔNG NGHIỆP
• CHI PHÍ THẤP
• ±0,012% ĐỘ TUYẾN TÍNH
• THỜI GIAN CHUYỂN ĐỔI TỐI ĐA 25S
• HOẠT ĐỘNG: ±12V hoặc ±15V
• KHÔNG MẤT MÃ -25°C đến +85°C
• GÓI KÍN 32- PIN
• ĐẦU RA SONG SONG VÀ LIÊN TIẾP
• TẢN NHIỆT TỐI ĐA 595mW

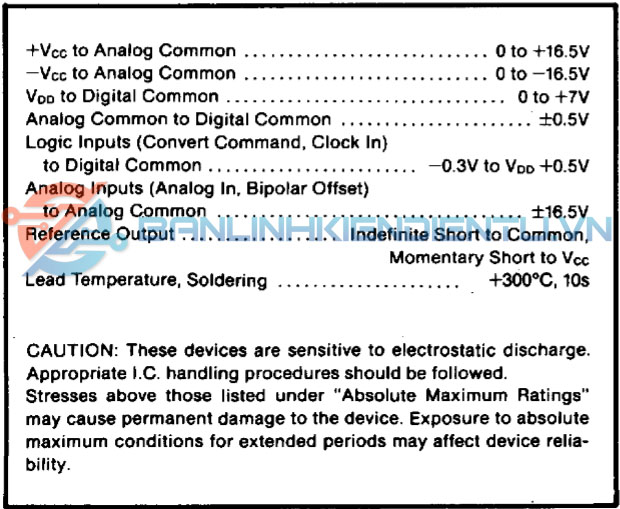

Thông số kỹ thuật

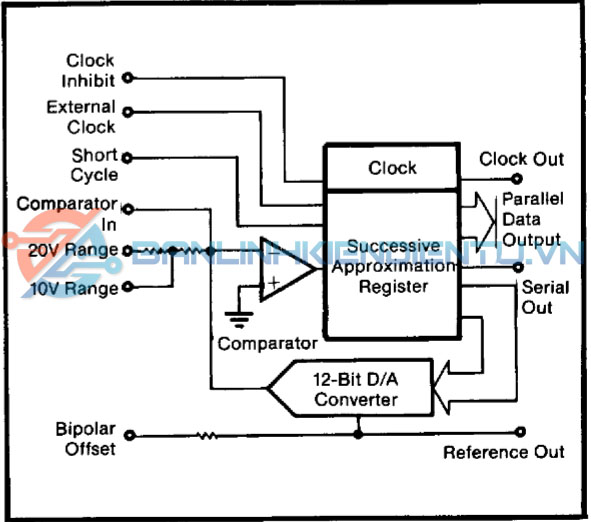

Sơ đồ khối

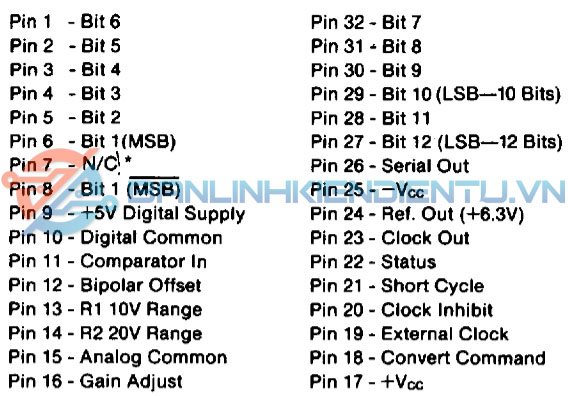

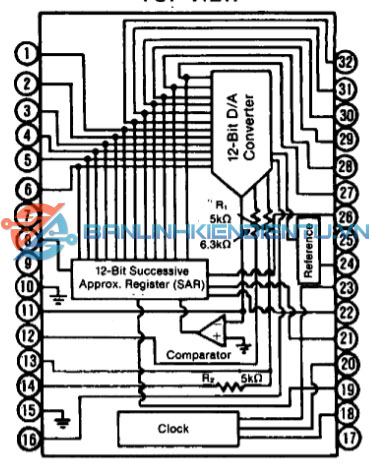

Sơ đồ chân

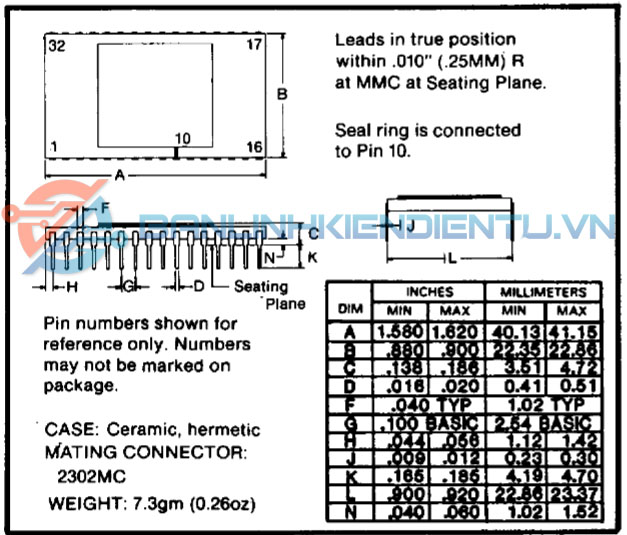

Kích thước IC ADC80AG
