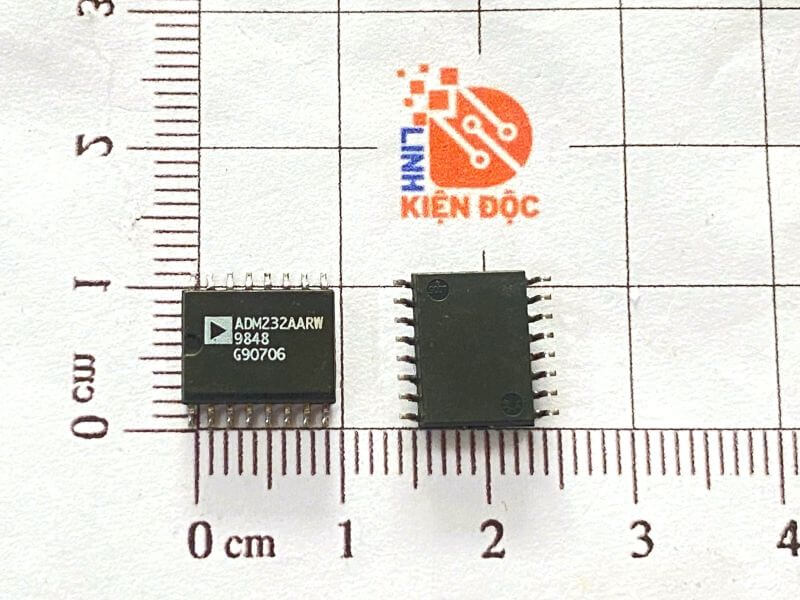

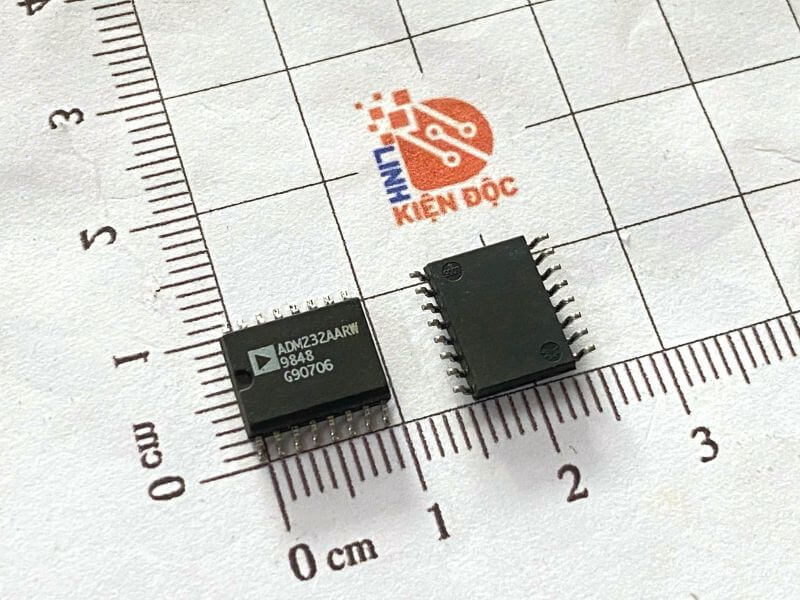

ADM232AARW IC chức năng SOP-16 tháo máy

Giới thiệu chung

ADM232AARW là IC giao tiếp chuẩn RS-232 do Analog Devices sản xuất, được thiết kế để chuyển đổi mức tín hiệu giữa chuẩn TTL/CMOS (0–5V) và RS-232 (± điện áp). IC tích hợp 2 bộ truyền (Driver) và 2 bộ nhận (Receiver), hỗ trợ truyền thông nối tiếp hai chiều (Full Duplex), rất phù hợp cho các hệ thống vi điều khiển, máy tính, thiết bị công nghiệp và các mạch giao tiếp nối tiếp.

ADM232AARW hoạt động với nguồn đơn 5V, sử dụng mạch charge pump tích hợp cùng các tụ điện ngoài 0.1µF để tạo điện áp ±9V cần thiết cho chuẩn RS-232 mà không cần nguồn đối xứng. IC có tốc độ truyền dữ liệu lên đến 200 kbps, tiêu thụ điện năng thấp và hoạt động ổn định trong dải nhiệt độ công nghiệp từ -40°C đến +85°C. Ngoài ra, ADM232AARW còn tương thích chân với các IC phổ biến như MAX232A, giúp dễ dàng thay thế trong nhiều ứng dụng.

Đặc điểm nổi bật

• Chuẩn giao tiếp RS-232.
• Tích hợp 2 Driver và 2 Receiver.
• Hoạt động với nguồn đơn 5V (4.5V – 5.5V).
• Tốc độ truyền dữ liệu tối đa 200 kbps.
• Tích hợp mạch Charge Pump, chỉ cần tụ ngoài 0.1µF.
• Điện áp ngõ ra RS-232 đạt khoảng ±9V.
• Dòng tiêu thụ thấp, độ tin cậy cao.
• Tương thích chân với MAX232A/MAX222/MAX242.
• Đóng gói SOP-16 (SOIC-16), thích hợp cho lắp ráp dán SMD.

Cấu tạo

ADM232AARW được thiết kế dưới dạng IC SOP-16 (SOIC-16) với cấu trúc tích hợp cao, bao gồm các khối chức năng chính sau:

• 2 bộ truyền tín hiệu (2 RS-232 Drivers): Chuyển đổi tín hiệu mức TTL/CMOS từ vi điều khiển sang mức điện áp chuẩn RS-232 để truyền dữ liệu.
• 2 bộ thu tín hiệu (2 RS-232 Receivers): Chuyển đổi tín hiệu chuẩn RS-232 về mức TTL/CMOS để vi điều khiển hoặc thiết bị số có thể xử lý.
• Mạch Charge Pump tích hợp: Tạo điện áp dương và âm (khoảng ±9V) từ nguồn cấp 5V, chỉ cần sử dụng các tụ điện ngoài để hỗ trợ hoạt động.
• Bộ dao động (Oscillator): Điều khiển mạch Charge Pump, đảm bảo tạo điện áp ổn định cho các bộ truyền.
• Mạch bảo vệ và đệm tín hiệu: Giúp tăng khả năng chống nhiễu, bảo vệ ngõ vào/ngõ ra và nâng cao độ ổn định khi truyền dữ liệu.
• 16 chân kết nối: Bao gồm các chân nguồn (VCC, GND), chân kết nối tụ Charge Pump (C1+, C1−, C2+, C2−, V+, V−), các chân truyền/nhận dữ liệu TTL và RS-232 (T1IN, T2IN, R1OUT, R2OUT, T1OUT, T2OUT, R1IN, R2IN).

Thông số kỹ thuật cơ bản

Kích thước

Ứng dụng

• Mạch giao tiếp UART TTL ↔ RS-232.
• Máy tính, máy in, modem và thiết bị ngoại vi.
• Thiết bị đo lường, điều khiển công nghiệp.
• Hệ thống nhúng sử dụng vi điều khiển (STM32, AVR, PIC, 8051…).
• Bộ chuyển đổi USB sang RS-232 và các thiết bị truyền thông nối tiếp.
