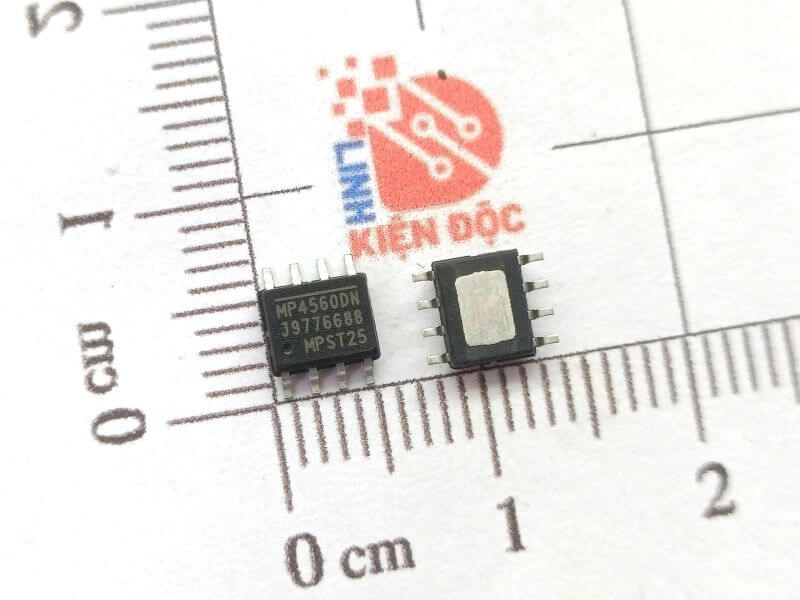

MP4560DN IC hạ áp 2A 2MHz 55V SOP-8

Giới thiệu chung

MP4560DN là IC nguồn xung DC-DC giảm áp (Buck Converter) do Monolithic Power Systems (MPS) sản xuất. IC được tích hợp MOSFET công suất bên trong, cho phép chuyển đổi điện áp DC đầu vào cao xuống điện áp thấp hơn với hiệu suất cao. MP4560DN được sử dụng rộng rãi trong các bộ nguồn công nghiệp, thiết bị điện tử, hệ thống điều khiển và nguồn cấp cho vi điều khiển.

Đặc điểm

• Dải điện áp đầu vào rộng từ 3.8V đến 55V.
• Dòng đầu ra tối đa 2A.
• Hiệu suất chuyển đổi cao, lên đến 95%.
• Tần số chuyển mạch có thể hoạt động tới 2MHz.
• Điện áp đầu ra điều chỉnh được.
• Tích hợp MOSFET công suất bên trong.
• Bảo vệ quá dòng và quá nhiệt.
• Giảm số lượng linh kiện ngoại vi.

Cấu tạo

MP4560DN được đóng gói dạng SOP-8 và gồm các khối chức năng chính:

• Mạch điều khiển PWM.
• MOSFET công suất tích hợp.
• Mạch tham chiếu điện áp.
• Mạch bảo vệ quá dòng.
• Mạch bảo vệ quá nhiệt.
• Mạch điều khiển phản hồi điện áp đầu ra.

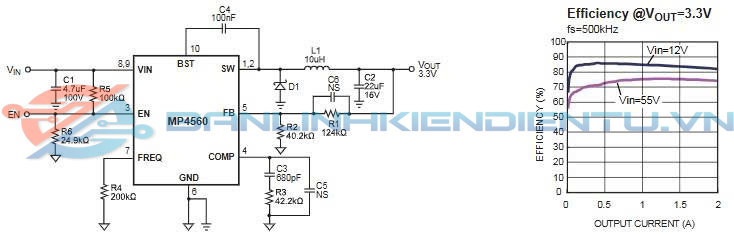

Mạch ứng dụng điển hình

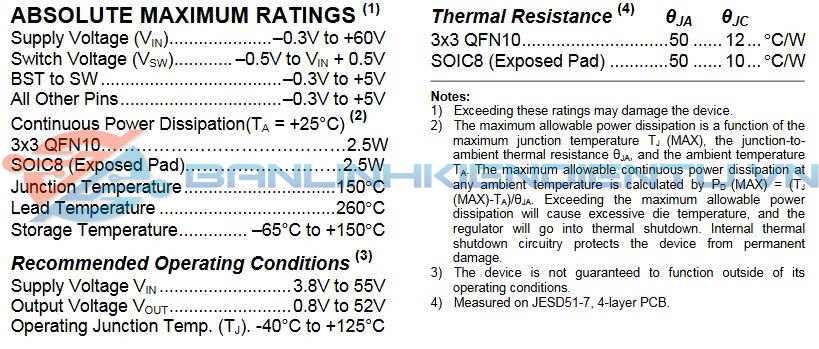

Thông số kỹ thuật

• Điện áp đầu vào: 3.8V ~ 55V
• Điện áp đầu ra: 0.8V ~ 52V (điều chỉnh được)
• Dòng đầu ra tối đa: 2A
• Tần số hoạt động: lên đến 2MHz
• Hiệu suất tối đa: khoảng 95%
• Điện áp tham chiếu FB: 0.8V
• Nhiệt độ hoạt động: -40°C đến +125°C
• Kiểu đóng gói: SOP-8

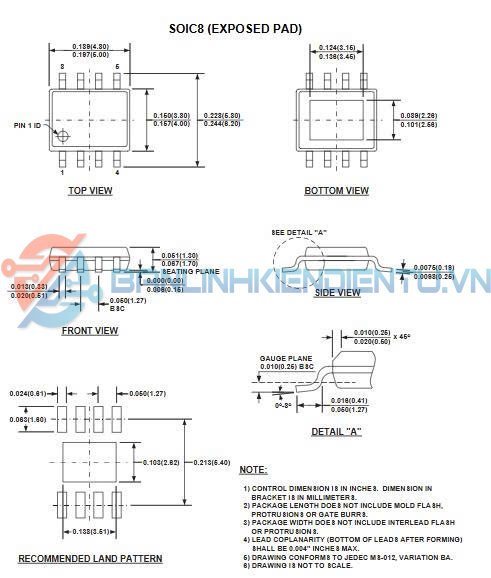

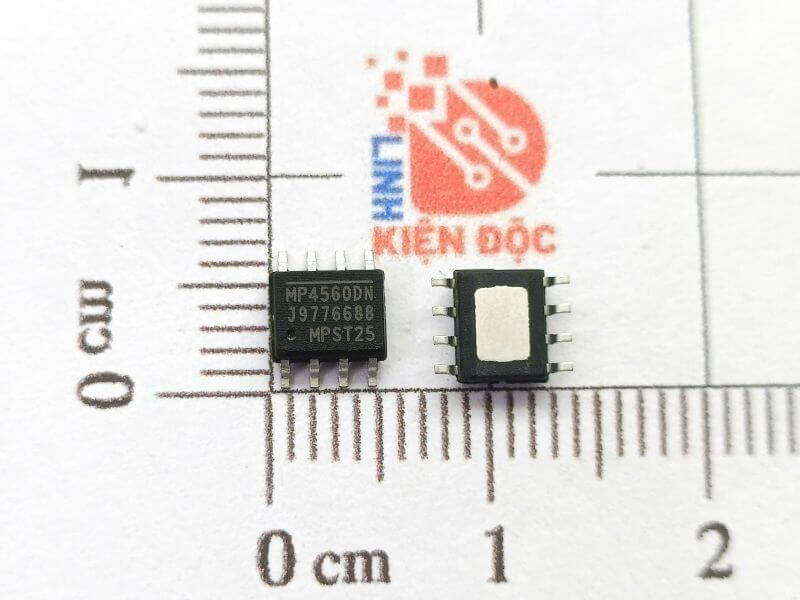

Kích thước

Ứng dụng

• Nguồn 5V từ hệ thống 12V hoặc 24V.
• Nguồn 3.3V cho vi điều khiển.
• Thiết bị điện tử công nghiệp.
• Mạch điều khiển động cơ.
• Thiết bị viễn thông.
• Hệ thống nguồn trên ô tô.
• Bộ nguồn cho màn hình LCD và cảm biến.

Kết luận

MP4560DN là IC nguồn xung giảm áp hiệu suất cao, hỗ trợ điện áp đầu vào lên tới 55V và dòng tải 2A. Với khả năng hoạt động ổn định, tích hợp nhiều chức năng bảo vệ và yêu cầu ít linh kiện ngoại vi, MP4560DN là lựa chọn phù hợp cho các ứng dụng nguồn công nghiệp và điện tử dân dụng.
