1. Giới thiệu chung về MOSFET AO4468

AO4468 là transistor hiệu ứng trường công suất thuộc nhóm MOSFET kênh N (N-Channel MOSFET), được sử dụng trong các mạch chuyển mạch điện tử, bộ nguồn DC-DC và hệ thống điều khiển công suất.

Linh kiện có điện áp chịu đựng giữa cực Drain và Source 30V, dòng điện Drain định mức 10.5A theo thông tin sản phẩm và sử dụng kiểu đóng gói SOP-8 với 8 chân kết nối.

MOSFET AO4468 hoạt động dựa trên nguyên lý điều khiển dòng điện bằng điện áp đặt giữa cực Gate và Source. Khi được kích hoạt bằng điện áp phù hợp, linh kiện cho phép dòng điện chạy qua giữa Drain và Source.

Với thiết kế nhỏ gọn và khả năng đóng cắt dòng điện tương đối lớn, AO4468 phù hợp với các bo mạch điện tử yêu cầu tiết kiệm diện tích nhưng vẫn đảm bảo khả năng điều khiển công suất.

Sản phẩm thường được sử dụng trong bộ nguồn xung, mạch chuyển đổi DC-DC, mạch điều khiển tải, thiết bị điện tử dân dụng và các hệ thống cấp nguồn điện áp thấp.





2. Đặc điểm nổi bật của MOSFET AO4468

• Mã linh kiện: AO4468.
• Loại linh kiện: MOSFET công suất.
• Cấu trúc: MOSFET kênh N.
• Điện áp Drain–Source: 30V.
• Dòng điện Drain định mức: 10.5A.
• Kiểu đóng gói: SOP-8.
• Số chân kết nối: 8 chân.
• Công nghệ lắp đặt: Dán bề mặt SMD.
• Điều khiển đóng cắt bằng điện áp Gate.
• Thiết kế nhỏ gọn, tiết kiệm diện tích bo mạch.
• Phù hợp với các mạch nguồn DC-DC.
• Có khả năng sử dụng trong mạch điều khiển PWM.
• Hỗ trợ điều khiển tải điện áp thấp.
• Có thể ứng dụng trong bộ nguồn xung.
• Phù hợp với sửa chữa và thay thế MOSFET trên bo mạch điện tử.

3. Cấu tạo của MOSFET AO4468

MOSFET AO4468 được chế tạo từ vật liệu bán dẫn silicon, có cấu trúc transistor hiệu ứng trường kênh N.

Linh kiện gồm ba cực chức năng chính:

Cực Gate (G): Là cực điều khiển, tiếp nhận điện áp kích để điều khiển trạng thái dẫn hoặc ngắt của MOSFET.

Cực Drain (D): Là cực máng, tham gia dẫn dòng điện công suất trong mạch.

Cực Source (S): Là cực nguồn, đóng vai trò tham chiếu cho điện áp điều khiển Gate và tham gia dẫn dòng điện.

Bên trong MOSFET có lớp cách điện oxit giữa điện cực Gate và vùng bán dẫn, cho phép điều khiển kênh dẫn bằng điện trường.

Ngoài ra, MOSFET công suất còn có diode thân (Body Diode) hình thành từ cấu trúc bán dẫn bên trong.

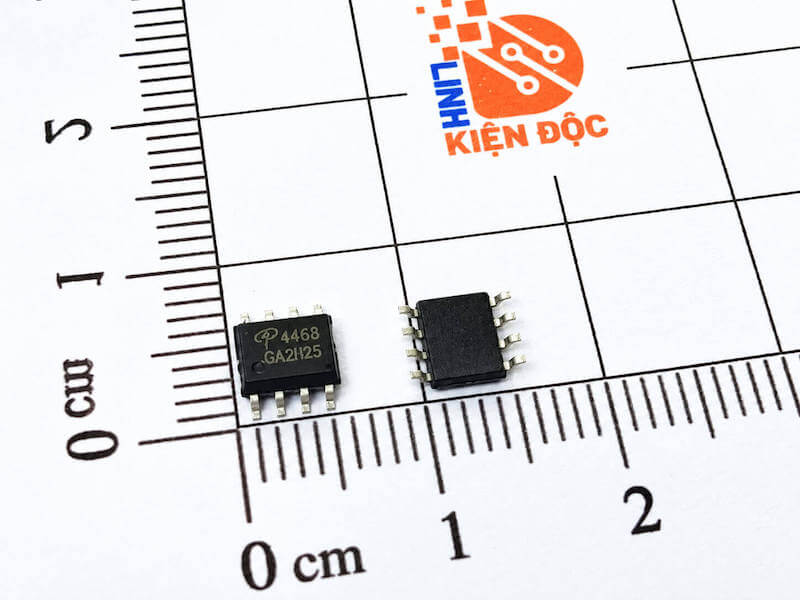

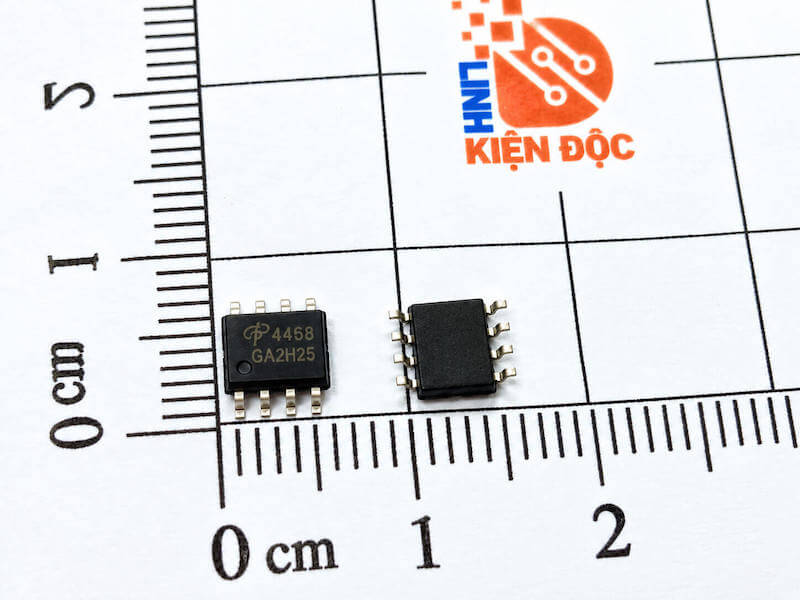

Cấu tạo vỏ SOP-8

AO4468 sử dụng kiểu đóng gói SOP-8, có thân nhựa hình chữ nhật và 8 chân kim loại bố trí ở hai bên.

Các chân được phân bổ cho ba cực Gate, Drain và Source. Việc sử dụng nhiều chân cho các cực dẫn dòng giúp tạo các đường kết nối điện phù hợp với thiết kế của linh kiện.

Vỏ SOP-8 phù hợp với công nghệ lắp ráp linh kiện dán bề mặt, giúp giảm diện tích sử dụng trên bo mạch.

4. Thông số kỹ thuật MOSFET AO4468

Thông số	Giá trị
Mã sản phẩm	AO4468
Loại linh kiện	MOSFET công suất
Cấu trúc	N-Channel MOSFET
Điện áp Drain–Source (VDS)	30V
Dòng điện Drain (ID)	10.5A theo thông tin sản phẩm
Điện áp Gate–Source tối đa (VGS)	Theo datasheet
Điện áp ngưỡng Gate (VGS(th))	Theo datasheet
Điện trở dẫn RDS(on)	Theo datasheet
Điện tích cổng Qg	Theo datasheet
Công suất tiêu tán tối đa	Theo datasheet
Nhiệt độ mối nối tối đa	Theo datasheet
Thời gian đóng cắt	Theo datasheet
Diode thân	Có
Số chân	8
Kiểu đóng gói	SOP-8
Công nghệ lắp đặt	SMD
Phương pháp làm mát	Truyền nhiệt qua chân và bo mạch
Ứng dụng	Nguồn DC-DC, chuyển mạch, điều khiển tải

Lưu ý: Dòng điện 10.5A là thông số định mức theo điều kiện công bố của sản phẩm. Khả năng dẫn dòng thực tế phụ thuộc vào nhiệt độ môi trường, diện tích đồng trên PCB, điện trở dẫn và phương pháp tản nhiệt.





5. Kích thước và kiểu chân MOSFET AO4468

MOSFET AO4468 sử dụng kiểu đóng gói SOP-8, thuộc nhóm linh kiện dán bề mặt có 8 chân kết nối.

Kích thước tham khảo

Thông số	Giá trị
Kiểu đóng gói	SOP-8
Số chân	8
Chiều dài thân	Khoảng 4,9mm
Chiều rộng thân	Khoảng 3,9mm
Chiều rộng tổng thể gồm chân	Khoảng 6,0mm
Khoảng cách giữa hai chân liền kề	1,27mm
Kiểu lắp đặt	Dán bề mặt SMD
Hình dạng	Thân chữ nhật

Các kích thước trên là giá trị tham khảo của vỏ SOP-8 tiêu chuẩn. Kích thước chính xác cần được đối chiếu theo bản vẽ cơ khí của nhà sản xuất.

Chức năng các chân

AO4468 có 8 chân kết nối, được phân bổ cho ba cực Gate, Drain và Source.

Đối với cấu trúc MOSFET kênh N SOP-8 thông dụng, sơ đồ chân thường được bố trí như sau:

Chân	Ký hiệu	Chức năng
1	S	Source
2	S	Source
3	S	Source
4	G	Gate
5	D	Drain
6	D	Drain
7	D	Drain
8	D	Drain

Đây là cách bố trí phổ biến của MOSFET công suất SOP-8. Khi thay thế AO4468, cần đối chiếu sơ đồ chân trong datasheet để xác nhận chính xác.

6. Nguyên lý hoạt động của MOSFET AO4468

MOSFET AO4468 hoạt động dựa trên nguyên lý điều khiển kênh dẫn bằng điện trường tạo ra từ điện áp giữa Gate và Source.

Trạng thái ngắt

Khi điện áp Gate–Source không đủ để hình thành kênh dẫn, MOSFET ở trạng thái ngắt.

Trong trạng thái này, dòng điện giữa Drain và Source được hạn chế, ngoại trừ dòng rò và trường hợp diode thân dẫn điện.

Trạng thái dẫn

Khi điện áp Gate–Source đạt mức kích thích phù hợp, kênh dẫn được hình thành giữa Drain và Source.

Dòng điện có thể chạy qua MOSFET theo điều kiện phân cực của mạch.

Để MOSFET dẫn với điện trở thấp, điện áp kích Gate cần đáp ứng điều kiện được quy định trong datasheet.

Điện áp ngưỡng VGS(th) chỉ là mức bắt đầu hình thành kênh dẫn, không phải điện áp bảo đảm MOSFET dẫn hoàn toàn.

Hoạt động chuyển mạch

Trong các bộ nguồn DC-DC, MOSFET được điều khiển đóng và ngắt liên tục bằng tín hiệu từ mạch điều khiển.

Quá trình chuyển mạch cho phép điều chỉnh năng lượng truyền qua cuộn cảm hoặc tải.

Điều khiển PWM

AO4468 có thể được sử dụng trong các mạch điều khiển PWM.

Bằng cách thay đổi độ rộng xung điều khiển Gate, hệ thống có thể điều chỉnh công suất truyền đến tải.

Tổn hao công suất

Khi MOSFET dẫn điện, tổn hao dẫn gần đúng được tính theo công thức:

P = I² × RDS(on)

Trong đó:

• P: Công suất tổn hao dẫn.
• I: Dòng điện qua MOSFET.
• RDS(on): Điện trở giữa Drain và Source khi MOSFET dẫn.

Ngoài tổn hao dẫn, MOSFET còn có tổn hao chuyển mạch trong quá trình đóng và ngắt.

Vì vậy, cần lựa chọn mạch kích Gate và thiết kế đường đồng PCB phù hợp để hạn chế nhiệt độ tăng cao.

7. Ứng dụng của MOSFET AO4468

MOSFET AO4468 được sử dụng trong các thiết bị điện tử cần chuyển mạch dòng điện ở mức điện áp thấp.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn DC-DC.
• Bộ nguồn xung SMPS.
• Mạch điều khiển PWM.
• Mạch chuyển mạch công suất.
• Mạch điều khiển tải DC.
• Bộ nguồn thiết bị điện tử.
• Mạch cấp nguồn trên bo mạch.
• Thiết bị điện tử dân dụng.
• Mạch điều khiển động cơ DC.
• Mạch đóng cắt tải điện áp thấp.
• Thiết bị điều khiển điện tử.
• Mạch quản lý nguồn.
• Bo mạch nguồn công suất nhỏ và trung bình.
• Thiết bị điện tử công nghiệp điện áp thấp.
• Sửa chữa và thay thế MOSFET SMD.

Khả năng sử dụng trong từng thiết bị phụ thuộc vào điện áp, dòng điện, tần số chuyển mạch và điều kiện tản nhiệt thực tế.

8. Ưu điểm của MOSFET AO4468

Điện áp chịu đựng 30V: Phù hợp với nhiều mạch nguồn và hệ thống điều khiển điện áp thấp.

Dòng điện định mức 10.5A: Có khả năng đáp ứng các ứng dụng chuyển mạch dòng điện tương đối lớn khi điều kiện tản nhiệt phù hợp.

Thiết kế SOP-8 nhỏ gọn: Giúp tiết kiệm diện tích bo mạch và thuận tiện cho việc lắp ráp SMD.

Điều khiển bằng điện áp: Giúp giảm yêu cầu dòng điện điều khiển tĩnh tại cực Gate.

Khả năng chuyển mạch: Phù hợp với các bộ nguồn DC-DC và mạch điều khiển PWM.

Ứng dụng đa dạng: Có thể sử dụng trong bộ nguồn, mạch điều khiển tải và thiết bị điện tử dân dụng.

Cấu trúc nhiều chân dẫn dòng: Hỗ trợ kết nối điện giữa MOSFET và bo mạch trong các ứng dụng công suất.

9. Lưu ý khi sử dụng và thay thế MOSFET AO4468

Khi lựa chọn và thay thế MOSFET AO4468 cần chú ý:

• Kiểm tra chính xác mã linh kiện AO4468.
• Xác nhận loại MOSFET kênh N.
• Kiểm tra điện áp Drain–Source 30V.
• Kiểm tra dòng điện Drain định mức 10.5A.
• Xác nhận kiểu đóng gói SOP-8.
• Kiểm tra đúng sơ đồ chân Gate, Drain và Source.
• Không sử dụng vượt quá điện áp VDS cho phép.
• Không đặt điện áp Gate vượt giới hạn VGS tối đa.
• Lựa chọn mạch kích Gate phù hợp.
• Kiểm tra điện trở dẫn RDS(on).
• Kiểm tra điện tích Gate và đặc tính chuyển mạch.
• Đảm bảo khả năng tản nhiệt qua PCB.
• Thiết kế diện tích đồng phù hợp với dòng điện.
• Kiểm tra nhiệt độ hoạt động.
• Tránh hiện tượng quá dòng và quá nhiệt.
• Kiểm tra hiện tượng chập Drain–Source.
• Kiểm tra diode thân bằng đồng hồ đo phù hợp.
• Không thay bằng MOSFET có điện áp hoặc dòng điện định mức thấp hơn khi chưa đánh giá mạch.
• Kiểm tra khả năng chịu xung và vùng hoạt động an toàn.
• Ngắt nguồn trước khi sửa chữa hoặc thay thế linh kiện.

Lưu ý quan trọng: Khi thay thế AO4468, không nên chỉ dựa vào thông số 30V và 10.5A. Cần đối chiếu thêm RDS(on), điện tích Gate, điện áp kích, sơ đồ chân và đặc tính tản nhiệt để đảm bảo tương thích với mạch.

10. Kết luận

AO4468 MOSFET Kênh N 10.5A 30V SOP-8 là linh kiện bán dẫn công suất được sử dụng trong các mạch chuyển mạch điện áp thấp, bộ nguồn DC-DC và thiết bị điện tử.

Với điện áp Drain–Source 30V, dòng điện định mức 10.5A theo thông tin sản phẩm và kiểu đóng gói SOP-8, linh kiện phù hợp với nhiều ứng dụng điều khiển công suất trên bo mạch điện tử.

MOSFET AO4468 có khả năng điều khiển đóng cắt bằng điện áp Gate, hỗ trợ chuyển đổi năng lượng và điều khiển tải trong các hệ thống nguồn.

Khi lựa chọn sản phẩm, cần kiểm tra đúng mã linh kiện, điện áp, dòng điện, điện trở dẫn, sơ đồ chân và điều kiện tản nhiệt để đảm bảo thiết bị hoạt động ổn định, an toàn và có tuổi thọ phù hợp.
