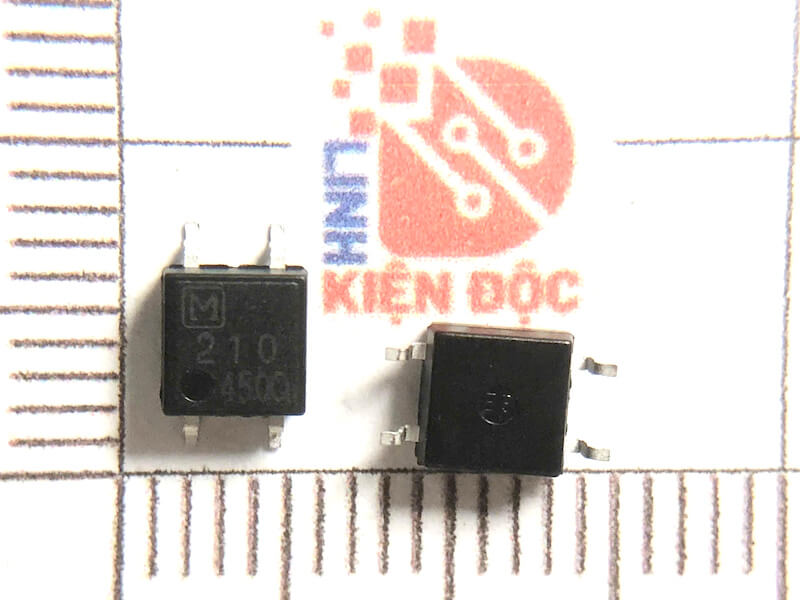

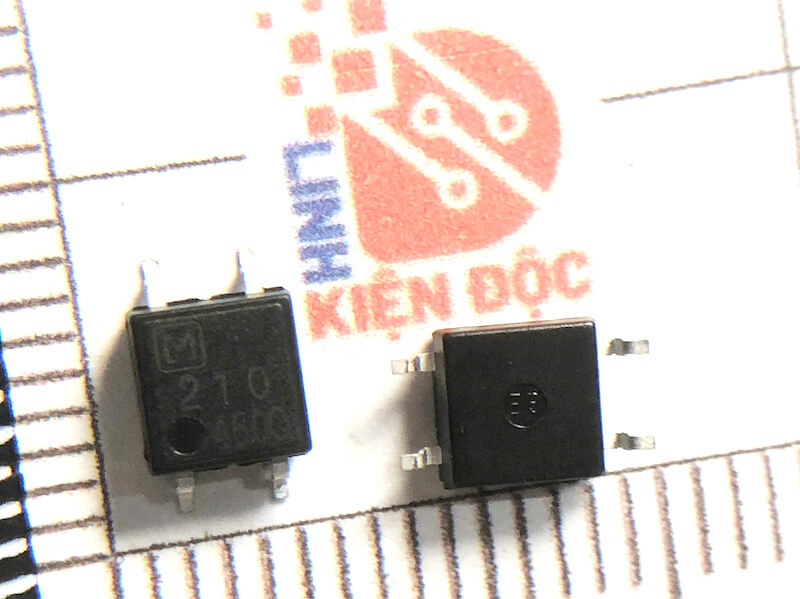

AQY210S kí hiệu 210 PhotoMos relay 350V 120mA SOP-4

Giới thiệu chung:

• AQY210S là một loại PhotoMOS relay bán dẫn do Panasonic sản xuất.

• Thuộc dòng 210 Series, có kích thước nhỏ gọn với kiểu vỏ SOP-4.

• Sử dụng công nghệ cách ly quang học giữa đầu vào và đầu ra.

• Không có tiếp điểm cơ học nên hoạt động êm, tuổi thọ cao và ít gây nhiễu.

Đặc điểm nổi bật:

• Điều khiển bằng tín hiệu LED (DC input).

• Cách ly mạnh mẽ giữa mạch điều khiển và mạch tải.

• Không có tiếng ồn cơ học như relay truyền thống.

• Tốc độ đóng/ngắt nhanh.

• Kích thước nhỏ, phù hợp với mạch in SMD.

• Độ tin cậy cao, hoạt động ổn định trong thời gian dài.

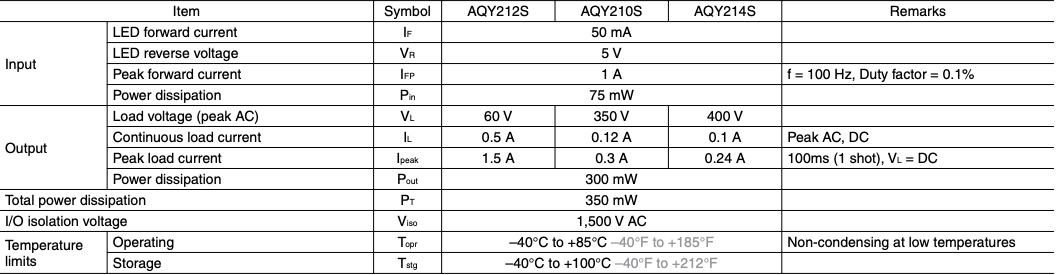

Thông số kỹ thuật:

• Mã linh kiện: AQY210S

• Điện áp tải tối đa: 350V (AC hoặc DC)

• Dòng tải tối đa: 120mA

• Điện trở dẫn (On-resistance): khoảng 30 Ohm (max)

• Điện áp điều khiển LED: khoảng 1.14V (typical)

• Điện áp cách ly: 1500Vrms

• Thời gian đáp ứng: đóng ~0.5ms, ngắt ~0.05ms

• Vỏ: SOP-4 (dán bề mặt)

Ứng dụng tiêu biểu:

• Thiết bị đo lường chính xác

• Mạch điều khiển tín hiệu công nghiệp

• Thiết bị y tế và điện tử dân dụng

• Hệ thống tự động hóa và viễn thông

• Bộ chuyển kênh (multiplexing)

• Mạch bảo vệ và điều khiển điện áp cao

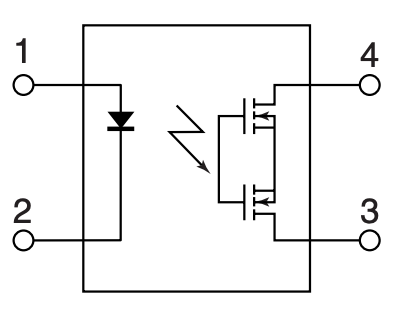

Sơ đồ chân

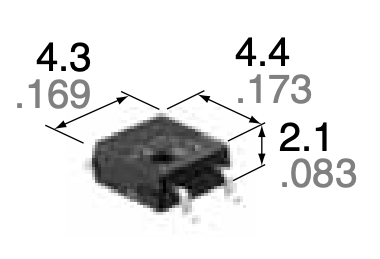

Kích thước

Xem thêm những IC khác tại đây

Datasheet AQY210S
