BAS28-7 Diode chuyển mạch SOT-143 85V, ký hiệu JTW/JTp/KT7

1. Giới thiệu BAS28-7

BAS28-7 là diode chuyển mạch tốc độ cao được thiết kế cho các mạch điện tử yêu cầu khả năng đóng cắt tín hiệu nhanh, kích thước nhỏ và độ ổn định cao. Linh kiện sử dụng kiểu đóng gói SOT-143, phù hợp với các bo mạch có mật độ linh kiện cao và thiết bị điện tử nhỏ gọn.

BAS28-7 có thể được nhận biết thông qua các ký hiệu in trên bề mặt như JTW, JTp hoặc KT7 tùy theo nhà sản xuất, lô sản xuất và quy cách đóng gói. Với điện áp làm việc thuộc nhóm 85V, diode thích hợp cho nhiều mạch xử lý tín hiệu, bảo vệ và chuyển mạch điện tử.

2. Đặc điểm của BAS28-7

BAS28-7 sở hữu thiết kế nhỏ gọn, đáp ứng tốt nhu cầu sử dụng trong các mạch điện tử hiện đại. Một số đặc điểm nổi bật gồm:

• Diode chuyển mạch tín hiệu tốc độ cao.
• Điện áp ngược thuộc nhóm 85V.
• Kiểu chân SMD SOT-143 nhỏ gọn.
• Ký hiệu nhận dạng thường gặp: JTW, JTp, KT7.
• Khả năng chuyển trạng thái nhanh.
• Điện dung tiếp giáp thấp, phù hợp với tín hiệu tần số cao.
• Dễ dàng lắp ráp bằng công nghệ SMT.
• Phù hợp với các thiết bị yêu cầu tiết kiệm diện tích bo mạch.
• Có thể sử dụng trong nhiều mạch tín hiệu và mạch điều khiển.

3. Cấu tạo BAS28-7

BAS28-7 thuộc nhóm diode chuyển mạch silicon. Bên trong linh kiện là các tiếp giáp bán dẫn P-N được thiết kế nhằm đạt tốc độ chuyển mạch nhanh và giảm ảnh hưởng của điện dung ký sinh.

Linh kiện được đóng trong vỏ SOT-143 với 4 chân, giúp tiết kiệm đáng kể diện tích trên PCB. Kiểu đóng gói này phù hợp cho dây chuyền lắp ráp linh kiện dán tự động và được sử dụng phổ biến trong các thiết bị điện tử có kích thước nhỏ.

Khi thay thế hoặc sửa chữa bo mạch, cần kiểm tra đúng sơ đồ chân và datasheet của phiên bản BAS28-7 đang sử dụng trước khi hàn linh kiện.

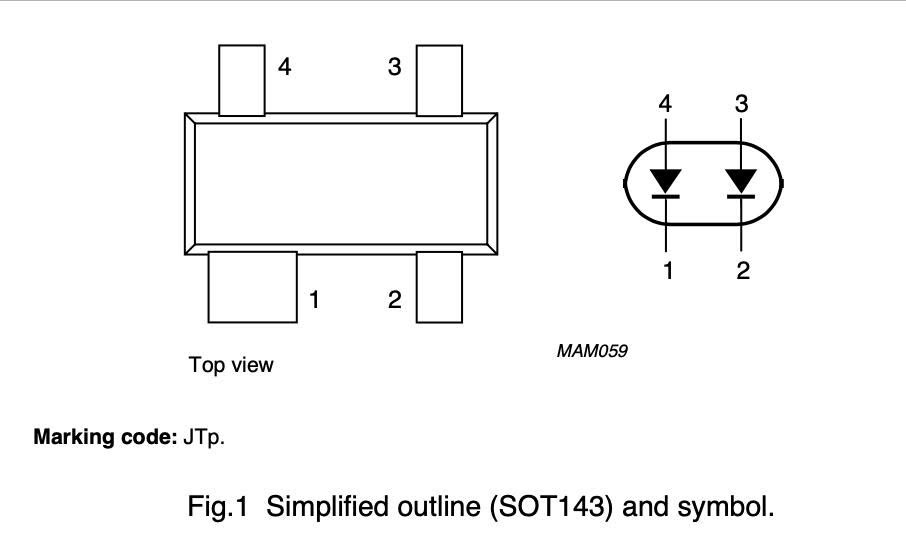

Sơ đồ chân BAS28-7

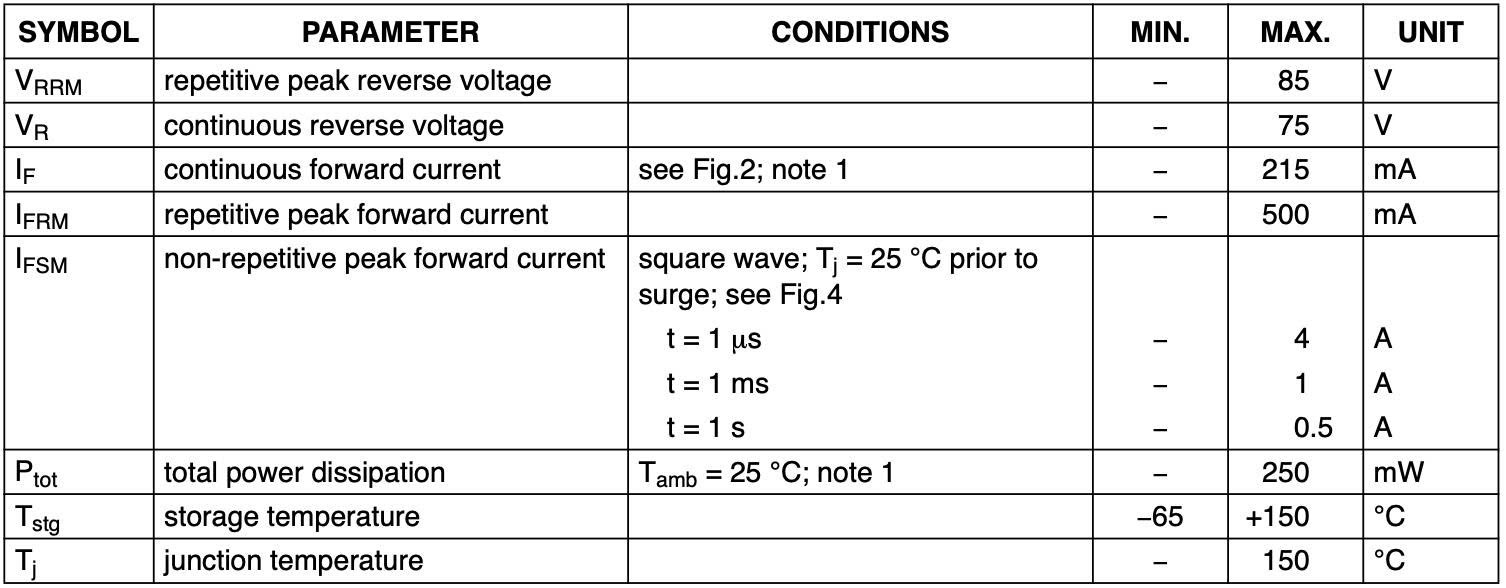

4. Thông số kỹ thuật BAS28-7

Tên linh kiện: BAS28-7

Loại linh kiện: Diode chuyển mạch

Công nghệ: Silicon

Điện áp: 85V

Kiểu đóng gói: SOT-143

Số chân: 4 chân

Kiểu lắp đặt: SMD/SMT

Ký hiệu in trên linh kiện: JTW / JTp / KT7

Chức năng chính: Chuyển mạch tín hiệu tốc độ cao

Dòng sản phẩm: BAS28

Các thông số chi tiết như dòng thuận tối đa, điện áp thuận, dòng rò, thời gian phục hồi ngược và điện dung tiếp giáp nên được đối chiếu với datasheet của đúng nhà sản xuất trước khi thiết kế hoặc thay thế linh kiện.

5. Kích thước BAS28-7

BAS28-7 sử dụng vỏ SOT-143, thuộc nhóm package SMD có kích thước nhỏ. Thiết kế 4 chân giúp linh kiện dễ bố trí trên các bo mạch có không gian hạn chế.

Kích thước thực tế và khoảng cách giữa các chân có thể có sai số nhỏ tùy nhà sản xuất. Khi thiết kế footprint PCB, nên sử dụng kích thước được công bố trong datasheet của đúng phiên bản linh kiện.

6. Nguyên lý hoạt động của BAS28-7

BAS28-7 hoạt động dựa trên đặc tính dẫn điện một chiều của tiếp giáp bán dẫn. Khi được phân cực thuận với điện áp thích hợp, diode cho phép dòng điện đi qua. Khi phân cực ngược, diode hạn chế dòng điện cho đến khi đạt các giới hạn điện áp quy định.

Đặc điểm quan trọng của diode chuyển mạch là khả năng thay đổi nhanh giữa trạng thái dẫn và trạng thái ngắt. Nhờ đó, BAS28-7 có thể xử lý các xung và tín hiệu thay đổi nhanh trong nhiều mạch điện tử.

7. Ứng dụng của BAS28-7

BAS28-7 được sử dụng trong nhiều thiết bị và bo mạch điện tử, điển hình như:

• Mạch chuyển mạch tín hiệu.
• Mạch xử lý tín hiệu tốc độ cao.
• Mạch logic và mạch điều khiển.
• Mạch giới hạn và kẹp điện áp.
• Mạch bảo vệ tín hiệu.
• Mạch tạo và xử lý xung.
• Thiết bị truyền thông.
• Thiết bị điện tử dân dụng.
• Bo mạch điều khiển công nghiệp.
• Các thiết bị điện tử sử dụng linh kiện SMD.

8. Cách nhận biết BAS28-7

Do kích thước vỏ SOT-143 khá nhỏ nên tên đầy đủ BAS28-7 thường không được in trực tiếp lên thân linh kiện. Thay vào đó, nhà sản xuất sử dụng mã marking ngắn để nhận dạng.

Một số ký hiệu có thể gặp gồm:

JTW

JTp

KT7

Không nên chỉ dựa vào ký hiệu in trên thân để xác định linh kiện vì cùng một marking có thể được sử dụng trong những trường hợp khác nhau. Khi sửa chữa bo mạch, cần kết hợp mã in, kiểu vỏ SOT-143, sơ đồ chân và vị trí linh kiện trong mạch để xác định chính xác.

9. Lưu ý khi sử dụng và thay thế BAS28-7

Khi sử dụng BAS28-7 cần kiểm tra đúng chiều lắp đặt và sơ đồ chân của linh kiện. Không nên vận hành diode vượt quá giới hạn điện áp, dòng điện hoặc nhiệt độ do nhà sản xuất quy định.

Nếu dùng BAS28-7 để thay thế linh kiện trên bo mạch, cần so sánh các thông số quan trọng như điện áp ngược, dòng điện, điện áp thuận, tốc độ chuyển mạch, điện dung tiếp giáp, sơ đồ chân và kiểu đóng gói.

Việc lựa chọn đúng linh kiện giúp mạch hoạt động ổn định, hạn chế lỗi sau sửa chữa và đảm bảo khả năng tương thích với thiết kế ban đầu.

10. BAS28-7 SOT-143 phù hợp cho mạch nào?

Với thiết kế nhỏ gọn và khả năng chuyển mạch nhanh, BAS28-7 SOT-143 85V ký hiệu JTW/JTp/KT7 phù hợp cho các mạch xử lý tín hiệu, mạch điều khiển, mạch xung, mạch bảo vệ và nhiều bo mạch điện tử sử dụng linh kiện dán.

Đây là lựa chọn phù hợp khi cần một diode chuyển mạch SMD nhỏ gọn, tốc độ cao và thuận tiện cho việc bố trí trên các PCB có mật độ linh kiện lớn.

Xem thêm các Diode khác tại đây

Datasheet của BAST28-7:
