BSS123 MOSFET kênh N 100V 170mA SOT-23 ký hiệu SAW
1₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
1. Giới thiệu chung về BSS123
BSS123 là MOSFET kênh N (N-Channel MOSFET) dạng dán bề mặt, được thiết kế cho các ứng dụng đóng cắt và điều khiển tín hiệu trong mạch điện tử. Linh kiện có điện áp Drain–Source tối đa 100V, dòng Drain liên tục khoảng 170mA, sử dụng kiểu vỏ SOT-23 3 chân nhỏ gọn.

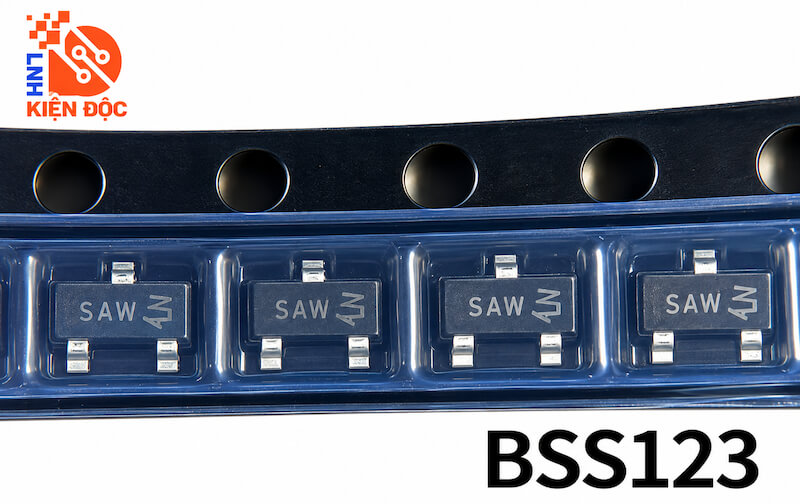

BSS123-7-F thường có ký hiệu trên thân SAW tùy theo lô sản xuất và quy ước marking. Linh kiện phù hợp với các bo mạch yêu cầu kích thước nhỏ, khả năng đóng cắt nhanh và tiêu thụ công suất điều khiển thấp.
2. Đặc điểm của BSS123
BSS123 có những đặc điểm chính:
- MOSFET loại N-Channel Enhancement Mode.
- Điện áp Drain–Source tối đa 100V.
- Dòng Drain liên tục khoảng 170mA.
- Dòng Drain xung có thể đạt khoảng 680mA trong điều kiện quy định.
- Điện áp Gate–Source tối đa ±20V.
- Điện áp ngưỡng Gate thấp.
- Điện trở dẫn RDS(on) thấp đối với MOSFET tín hiệu điện áp cao loại nhỏ.
- Điều khiển bằng điện áp, dòng điện tại Gate rất nhỏ.
- Khả năng đóng/ngắt nhanh.
- Dạng linh kiện SMD.
- Package SOT-23 nhỏ gọn.
- Phù hợp với bo mạch có mật độ linh kiện cao.
3. Cấu tạo BSS123
BSS123-7-F là MOSFET kênh N gồm ba cực chính:
Gate (G – Cổng): Là chân nhận điện áp điều khiển để bật hoặc tắt MOSFET.
Drain (D – Máng): Là chân kết nối với tải hoặc phía điện áp cần đóng/ngắt.
Source (S – Nguồn): Là chân còn lại của đường dẫn dòng Drain–Source, thường được kết nối về mức tham chiếu tùy theo cấu hình mạch.
MOSFET được điều khiển chủ yếu bằng điện áp giữa Gate và Source. Khi điện áp VGS đạt mức phù hợp, kênh dẫn được hình thành và dòng điện có thể chạy giữa Drain và Source.
BSS123 được đóng gói dạng SOT-23 giúp giảm đáng kể diện tích chiếm dụng trên PCB.

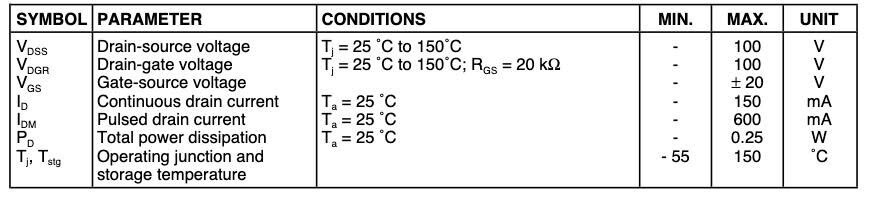

4. Thông số kỹ thuật BSS123
5. Kích thước BSS123
6. Ứng dụng của BSS123
BSS123-7-F được sử dụng trong nhiều loại mạch điện tử như:
- Mạch đóng/ngắt tải công suất nhỏ.
- Mạch điều khiển LED.
- Mạch driver.
- Mạch chuyển mức tín hiệu.
- Mạch giao tiếp tín hiệu số.
- Mạch điều khiển relay công suất nhỏ.
- Mạch nguồn và quản lý nguồn.
- Mạch bảo vệ điện tử.
- Mạch điều khiển tín hiệu.
- Thiết bị điện tử dân dụng.
- Bo mạch điều khiển công nghiệp.
- Thiết bị tự động hóa.
- Các bo mạch SMD yêu cầu kích thước.
