BY399 Diode Phục Hồi Nhanh 3A-800V DO-201AD

Giới thiệu về BY399

BY399 là diode phục hồi nhanh được thiết kế cho các ứng dụng chuyển mạch tốc độ cao. Với khả năng chịu dòng cao (3A), điện áp ngược tối đa lên đến 800V, và thời gian phục hồi nhanh, BY399 thường được sử dụng trong các mạch chỉnh lưu, bộ nguồn chuyển mạch (SMPS), và các mạch chuyển đổi năng lượng khác.

Đặc điểm BY399

• Dòng điện định mức (IF): 3A, phù hợp với các ứng dụng dòng trung bình.
• Điện áp ngược cực đại (VRRM): 800V, đáp ứng tốt trong các mạch điện áp cao.
• Thời gian phục hồi (trr): Nhanh (dưới 500ns), giảm tổn hao trong quá trình chuyển mạch.
• Vỏ DO-201AD: Vỏ nhựa epoxy bền bỉ, có khả năng chống nhiệt và rung động tốt.
• Dòng điện xung (IFSM): Có khả năng chịu được dòng xung lên đến 50A.

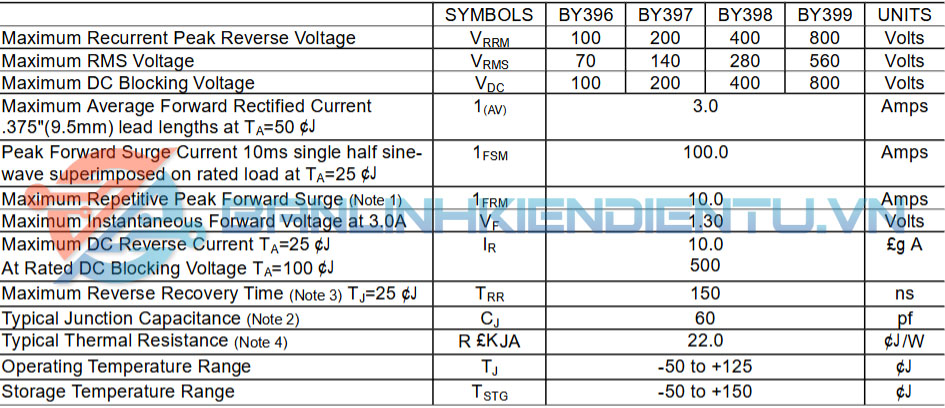

Thông số kỹ thuật BY399

Ứng dụng BY399

• Chỉnh lưu trong nguồn điện AC-DC: Sử dụng trong các bộ nguồn chuyển đổi điện áp.
• Bộ nguồn chuyển mạch (SMPS): Giảm tổn hao năng lượng trong quá trình chuyển mạch nhanh.
• Mạch bảo vệ điện áp ngược: Ngăn ngừa thiệt hại cho các linh kiện nhạy cảm.
• Biến tần và bộ điều khiển động cơ: Hỗ trợ mạch chỉnh lưu trong các ứng dụng động cơ.
• Mạch khử nhiễu: Hỗ trợ giảm thiểu nhiễu chuyển mạch trong mạch công suất.

Ưu điểm

• Phục hồi nhanh: Thời gian phục hồi nhanh giảm tổn hao năng lượng và nhiễu.
• Chịu điện áp cao: Hoạt động hiệu quả trong các mạch có điện áp lớn.
• Chịu được dòng xung: Phù hợp với các ứng dụng cần dòng khởi động lớn hoặc tải thay đổi nhanh.
• Kích thước nhỏ gọn: Vỏ DO-201AD dễ dàng gắn trên PCB.

Lưu ý khi sử dụng

1. Tản nhiệt: Đảm bảo rằng nhiệt độ mối nối không vượt quá +150°C, cần sử dụng tản nhiệt hoặc thông gió tốt nếu dòng làm việc lớn.
2. Điện áp ngược: Không để diode hoạt động vượt quá điện áp ngược cực đại (VRRM).
3. Hàn đúng cực: Đảm bảo đấu đúng cực anode và cathode để tránh hư hỏng mạch.
4. Chọn đúng dòng điện: Đảm bảo dòng làm việc không vượt quá 3A liên tục.

Kích thước BY399
