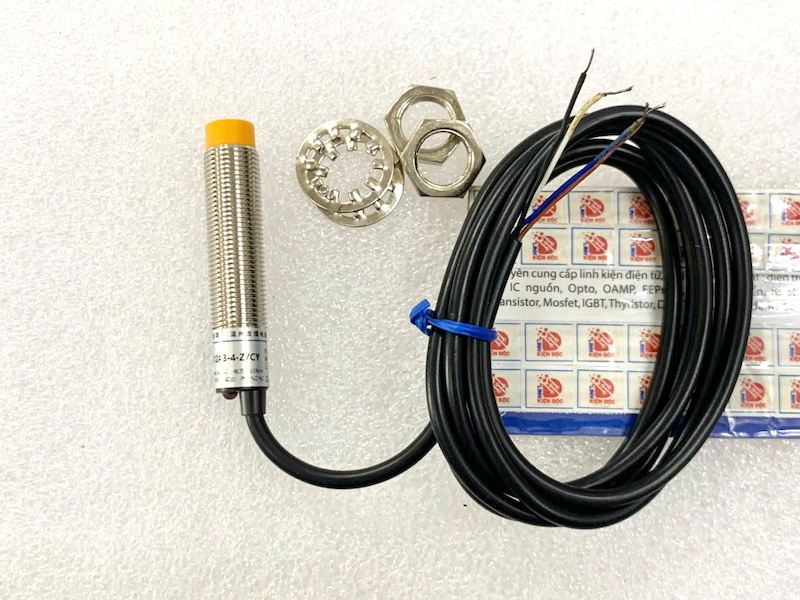

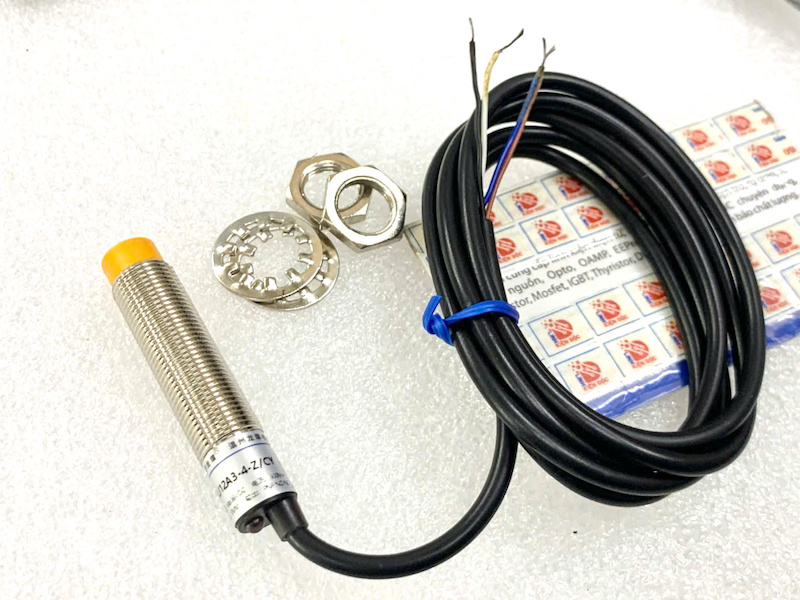

Cảm biến tiệm cận LJ12A3-4-Z/CY 4 dây PNP NO + NC 6-36VDC, khoảng cách 4mm

Cảm biến tiệm cận LJ12A3-4-Z/CY là cảm biến tiệm cận cảm ứng dạng trụ M12, sử dụng nguồn 6–36VDC, cấu hình 4 dây, ngõ ra PNP kép NO + NC và khoảng cách phát hiện danh định 4mm. Sản phẩm chuyên dùng để phát hiện vật thể kim loại không cần tiếp xúc trực tiếp, phù hợp cho máy móc, dây chuyền tự động hóa và hệ thống điều khiển PLC. Các bảng mã của dòng LJ12A3-4 xác định CY = PNP, 4 dây, NO + NC.

Thông số kỹ thuật LJ12A3-4-Z/CY

Nguồn sản phẩm của dòng LJ12A3-4-Z/CY xác nhận cấu hình DC 6–36V, PNP, 4 dây, NO + NC, khoảng cách 4mm, đường kính M12. Một số nhà cung cấp ghi dòng ngõ ra 200mA, trong khi nguồn khác ghi 300mA, vì vậy khi công bố thông số bán hàng nên ưu tiên theo đúng tem/datasheet của lô hàng thực tế.

LJ12A3-4-Z/CY là cảm biến gì?

LJ12A3-4-Z/CY thuộc nhóm cảm biến tiệm cận cảm ứng (Inductive Proximity Sensor). Cảm biến sử dụng nguyên lý cảm ứng điện từ để nhận biết vật thể kim loại khi vật tiến vào vùng phát hiện.

Khác với công tắc hành trình cơ học, cảm biến không cần tiếp xúc trực tiếp với vật thể. Khi phát hiện kim loại, mạch điện bên trong cảm biến thay đổi trạng thái ngõ ra để gửi tín hiệu đến PLC, bộ điều khiển, mạch relay hoặc các thiết bị tự động hóa.

Đây là giải pháp phù hợp cho những vị trí cần phát hiện lặp lại nhiều lần và hạn chế hao mòn cơ học.

Ý nghĩa mã LJ12A3-4-Z/CY

Có thể hiểu mã sản phẩm theo cấu hình của dòng cảm biến:

LJ12A3: dòng cảm biến tiệm cận dạng trụ đường kính M12.

4: khoảng cách phát hiện danh định 4mm.

Z: phiên bản sử dụng nguồn DC.

CY: phiên bản PNP 4 dây, có cả ngõ ra NO và NC.

Điểm CY rất quan trọng khi thay thế cảm biến. Không nên chỉ tìm “LJ12A3-4” vì cùng dòng này còn có nhiều cấu hình ngõ ra khác nhau.

Ngõ ra PNP NO + NC là gì?

LJ12A3-4-Z/CY có hai trạng thái ngõ ra, gồm:

NO – Normally Open (thường mở)

NC – Normally Closed (thường đóng)

Nhờ cấu hình 4 dây, cảm biến cung cấp đồng thời hai ngõ ra này. Điều này giúp người dùng linh hoạt hơn khi thiết kế mạch điều khiển mà không cần đổi sang một model khác chỉ để thay đổi trạng thái NO/NC. Các nguồn sản phẩm đều mô tả CY là PNP NO + NC, 4 dây.

Khoảng cách phát hiện 4mm

LJ12A3-4-Z/CY có khoảng cách phát hiện danh định 4mm. Cảm biến có thể nhận biết vật thể kim loại mà không cần tiếp xúc trực tiếp.

Khoảng cách làm việc thực tế có thể phụ thuộc vào vật liệu, kích thước và hình dạng của vật thể. Một số tài liệu công bố dung sai khoảng cách 4mm ±10% và khoảng cách cài đặt nhỏ hơn khoảng cách danh định.

Vì vậy, khi lắp đặt trên máy, nên bố trí khoảng cách làm việc có dự phòng thay vì đặt vật thể đúng sát giới hạn 4mm.

Cảm biến LJ12A3-4-Z/CY phát hiện được gì?

Đây là cảm biến cảm ứng nên đối tượng phát hiện chính là kim loại.

Sản phẩm có thể được sử dụng để phát hiện:

• Chi tiết sắt, thép.
• Bu lông, đai ốc.
• Bánh răng.
• Thanh kim loại.
• Cơ cấu máy chuyển động bằng kim loại.
• Vị trí piston hoặc cơ cấu trượt.
• Sản phẩm kim loại chạy trên băng tải.

Cảm biến cảm ứng dòng LJ12A3 được dùng cho các ứng dụng phát hiện và định vị vật thể kim loại trong máy móc, robot và hệ thống tự động hóa.

Thiết kế M12 nhỏ gọn

LJ12A3-4-Z/CY có thân dạng trụ M12, đường kính khoảng 12mm, phù hợp với các vị trí lắp đặt có không gian hạn chế.

Thiết kế ren giúp việc cố định cảm biến bằng đai ốc tương đối thuận tiện, đồng thời có thể điều chỉnh vị trí cảm biến sao cho phù hợp với khoảng cách phát hiện yêu cầu.

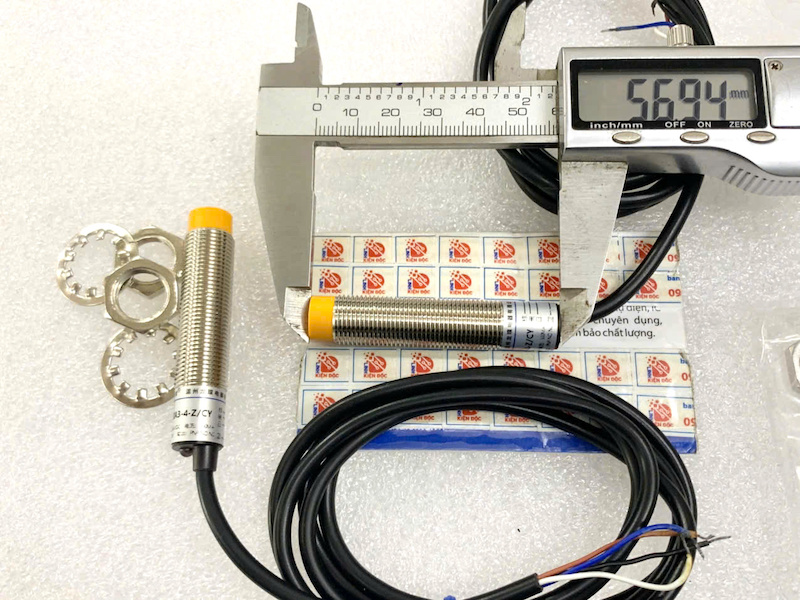

Một số nguồn ghi cấu hình M12×1, chiều dài tổng thể khoảng 55–62mm tùy phiên bản/nhà sản xuất.

Nguồn cấp 6–36VDC

Cảm biến LJ12A3-4-Z/CY được các bảng model và nhà cung cấp ghi nhận sử dụng nguồn DC 6–36V.

Dải nguồn này phù hợp với nhiều hệ thống điều khiển DC công nghiệp. Khi đấu nối cần đảm bảo điện áp cấp nằm trong phạm vi cho phép và kiểm tra đúng sơ đồ dây của sản phẩm thực tế.

Cấu hình 4 dây

So với cảm biến 3 dây chỉ có một trạng thái ngõ ra, phiên bản CY 4 dây cung cấp hai tín hiệu:

PNP NO

PNP NC

Cấu hình này giúp người dùng có thể lựa chọn tín hiệu phù hợp với mạch điều khiển hiện có. Các bảng model của LJ12A3-4 xác định CY là PNP NO/NC 4 dây, còn CX là NPN NO/NC 4 dây.

Sơ đồ màu dây thường gặp

Với cảm biến DC 4 dây dạng này, quy ước phổ biến là:

• Nâu (Brown): +VDC
• Xanh dương (Blue): 0V
• Đen (Black): một ngõ ra
• Trắng (White): ngõ ra còn lại
