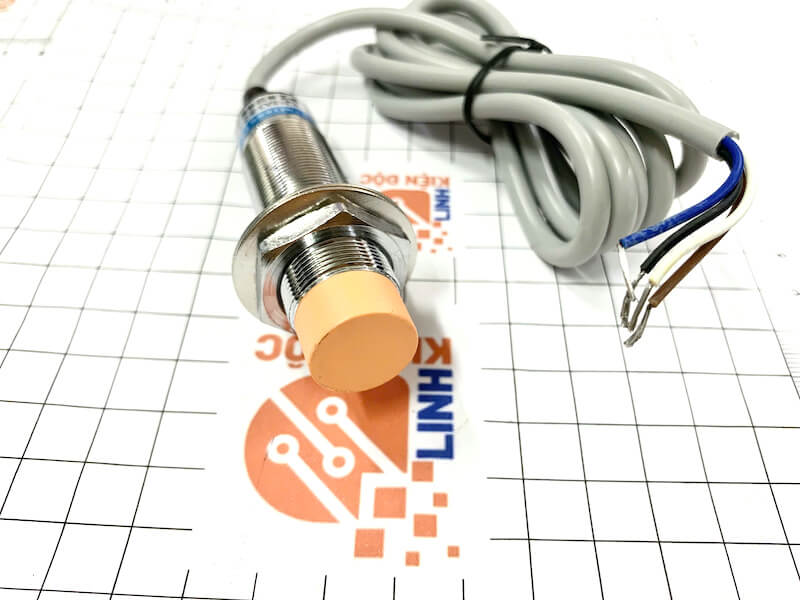

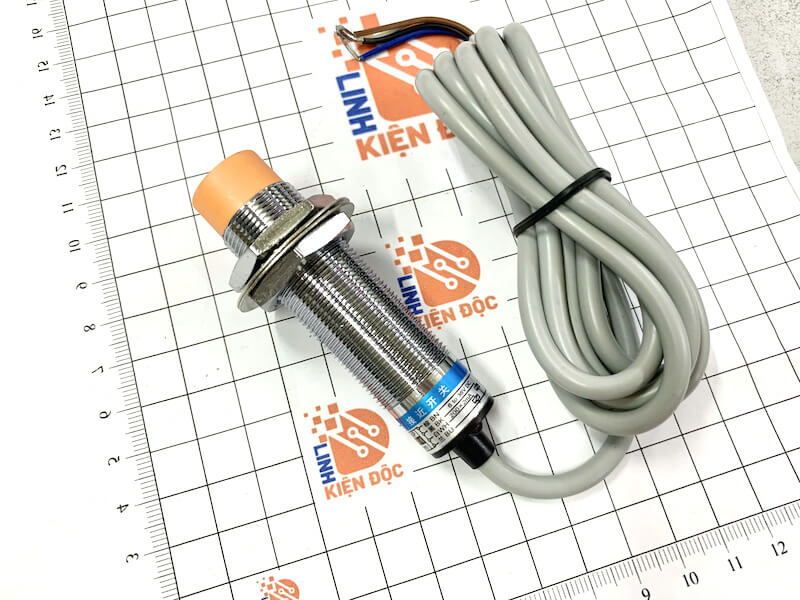

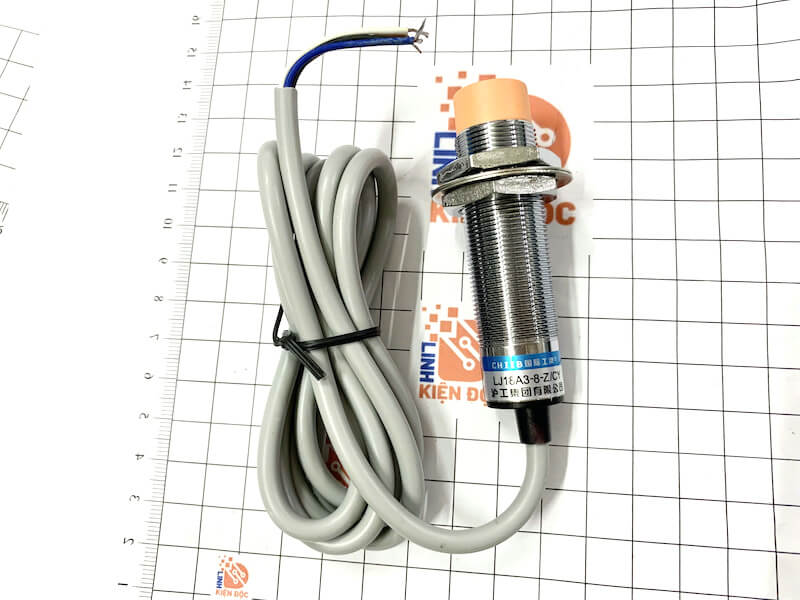

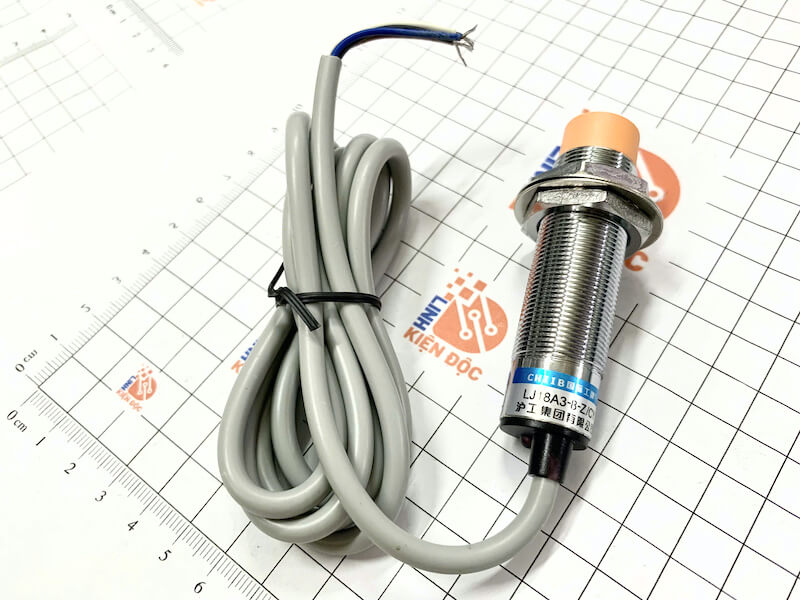

Cảm biến tiệm cận LJ18A3-8-Z/CY M18, 8mm, DC 6–36V, PNP, 4 dây, NO+NC

Cảm biến tiệm cận LJ18A3-8-Z/CY M18, 8mm, DC 6–36V, PNP, 4 dây, NO+NC là loại cảm biến tiệm cận cảm ứng từ (Inductive Proximity Sensor) dạng trụ ren M18, chuyên dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Cảm biến có khoảng cách phát hiện lên đến 8mm, sử dụng nguồn DC 6–36V và tích hợp hai tín hiệu ngõ ra PNP-NO và PNP-NC, phù hợp với nhiều hệ thống điều khiển tự động hóa công nghiệp.

Với thiết kế nhỏ gọn, vỏ kim loại chắc chắn và khả năng làm việc ổn định trong môi trường công nghiệp, LJ18A3-8-Z/CY thường được sử dụng để phát hiện vị trí, đếm sản phẩm, xác định hành trình cơ cấu máy, giám sát chuyển động và làm tín hiệu đầu vào cho PLC.

1. Cảm biến tiệm cận LJ18A3-8-Z/CY là gì?

LJ18A3-8-Z/CY là cảm biến tiệm cận cảm ứng điện từ, model thuộc dòng LJ18A3-8 với đường kính thân cảm biến 18mm (M18) và khoảng cách phát hiện danh định 8mm ±10%. Đây là phiên bản PNP NO+NC, cho phép cung cấp đồng thời tín hiệu thường mở (NO) và thường đóng (NC), giúp người dùng linh hoạt hơn khi thiết kế mạch điều khiển.

Cảm biến hoạt động dựa trên nguyên lý tạo trường điện từ tại đầu cảm biến. Khi vật thể kim loại tiến vào vùng cảm ứng, trạng thái ngõ ra sẽ thay đổi và gửi tín hiệu về PLC, bộ điều khiển hoặc thiết bị điện tương ứng.

Điểm nổi bật của cảm biến tiệm cận là phát hiện không tiếp xúc, do đó hạn chế hao mòn cơ khí và phù hợp với những hệ thống có tần suất đóng/ngắt cao.

2. Chức năng của LJ18A3-8-Z/CY

Phát hiện vật thể kim loại

Chức năng chính của LJ18A3-8-Z/CY là phát hiện sự xuất hiện hoặc di chuyển của các vật thể kim loại trong phạm vi cảm biến. Với khoảng cách phát hiện khoảng 8mm, cảm biến có thể nhận biết các chi tiết kim loại khi chúng tiến đến gần bề mặt cảm ứng.

Đối tượng chuẩn thường được sử dụng để xác định khoảng cách phát hiện là vật bằng sắt/thép. Với các kim loại không từ tính, khoảng cách phát hiện thực tế có thể giảm tùy loại vật liệu và kích thước.

Phát tín hiệu PNP

LJ18A3-8-Z/CY sử dụng ngõ ra PNP, phù hợp với nhiều hệ thống điều khiển PLC và thiết bị tự động hóa sử dụng tín hiệu DC.

Phiên bản NO+NC cung cấp cả hai trạng thái:

• NO – Normally Open: ngõ ra thay đổi trạng thái khi cảm biến phát hiện vật thể.
• NC – Normally Closed: ngõ ra hoạt động theo trạng thái ngược lại, thuận tiện cho các mạch giám sát và yêu cầu an toàn.

Việc có cả NO và NC giúp giảm nhu cầu sử dụng thêm cảm biến hoặc mạch chuyển đổi trong một số ứng dụng.

Phát hiện vị trí và hành trình

Cảm biến có thể được lắp tại các vị trí giới hạn để xác định một cơ cấu đã đến đúng vị trí hay chưa. Đây là ứng dụng phổ biến trên máy tự động, máy đóng gói, máy gia công và các cơ cấu truyền động.

3. Ưu điểm nổi bật

LJ18A3-8-Z/CY PNP-NO/NC 8mm sở hữu nhiều ưu điểm phù hợp với hệ thống tự động hóa:

• Phát hiện vật thể không tiếp xúc, hạn chế hao mòn.
• Khoảng cách phát hiện lên đến 8mm ±10%.
• Ngõ ra PNP NO+NC, linh hoạt khi đấu nối điều khiển.
• Nguồn cấp DC khoảng 6–36VDC.
• Dạng trụ M18, dễ lắp đặt trên máy móc.
• Vỏ kim loại mạ nickel giúp cảm biến có độ bền cơ học tốt.
• Có đèn LED báo trạng thái hoạt động trên nhiều phiên bản.
• Tần số đáp ứng khoảng 500Hz theo một số tài liệu kỹ thuật của dòng LJ18A3-8.
• Nhiệt độ làm việc phổ biến khoảng -25°C đến +70°C.
• Cấp bảo vệ thường được công bố ở mức IP65–IP67 tùy phiên bản/nhà sản xuất.

4. Ứng dụng của cảm biến LJ18A3-8-Z/CY

Cảm biến tiệm cận LJ18A3-8-Z/CY được sử dụng rộng rãi trong các hệ thống tự động hóa, đặc biệt tại những vị trí cần phát hiện vật thể kim loại nhanh và chính xác.

Máy móc công nghiệp

Cảm biến có thể được dùng để xác định vị trí của piston, cơ cấu trượt, cơ cấu nâng hạ hoặc các chi tiết kim loại chuyển động trong máy.

Dây chuyền sản xuất tự động

LJ18A3-8-Z/CY có thể sử dụng để:

• Phát hiện sản phẩm kim loại.
• Đếm sản phẩm trên băng tải.
• Xác định vị trí sản phẩm.
• Kiểm tra sản phẩm đã đi qua một công đoạn.
• Phát hiện trạng thái cơ cấu máy.

Máy CNC và máy gia công

Cảm biến tiệm cận được sử dụng để xác định vị trí hành trình, điểm giới hạn hoặc trạng thái đóng/mở của các cơ cấu trên máy.

Hệ thống băng tải

Khi sản phẩm kim loại đi qua vị trí lắp đặt cảm biến, tín hiệu PNP có thể được đưa về PLC để thực hiện chức năng đếm, phân loại, dừng băng tải hoặc điều khiển cơ cấu tiếp theo.

Robot và hệ thống tự động hóa

Cảm biến có thể đóng vai trò là tín hiệu phản hồi vị trí cho robot, cơ cấu gắp, cơ cấu trượt và các thiết bị chấp hành khác.

Máy đóng gói và máy lắp ráp

LJ18A3-8-Z/CY giúp kiểm tra vị trí của cơ cấu, phát hiện chi tiết kim loại và xác nhận một bước trong chu trình tự động đã hoàn thành.

5. Thông số kỹ thuật LJ18A3-8-Z/CY

Các tài liệu kỹ thuật khác nhau có thể công bố dòng tải, cấp IP, kích thước vật chuẩn hoặc tần số đáp ứng khác nhau cho cùng mã LJ18A3-8-Z/CY; vì vậy khi thay thế cảm biến trong máy đang vận hành, nên đối chiếu datasheet của đúng nhà sản xuất/lô hàng.

6. Cách lựa chọn và lắp đặt

Khi sử dụng LJ18A3-8-Z/CY, cần chú ý khoảng cách giữa đầu cảm biến và vật thể. Khoảng cách danh định là 8mm, nhưng khoảng cách thực tế phụ thuộc vào vật liệu, kích thước và hình dạng của đối tượng cần phát hiện.

Do là phiên bản non-flush/unshielded, cần bố trí vị trí lắp đặt phù hợp và tránh để các vật kim loại xung quanh ảnh hưởng đến vùng cảm ứng.

Khi đấu nối, cần kiểm tra chính xác sơ đồ dây của phiên bản PNP NO+NC trước khi cấp nguồn. Không nên chỉ dựa vào màu dây của một sản phẩm khác vì cấu hình dây có thể thay đổi theo nhà sản xuất.

7. Vì sao nên sử dụng LJ18A3-8-Z/CY?

Nếu hệ thống cần một cảm biến phát hiện kim loại với kích thước phổ biến, khoảng cách 8mm và tín hiệu PNP, LJ18A3-8-Z/CY là một lựa chọn đơn giản và kinh tế.

Đặc biệt, phiên bản PNP NO+NC cho phép sử dụng linh hoạt trong các mạch điều khiển PLC, mạch giám sát vị trí và hệ thống tự động hóa cần hai trạng thái tín hiệu. Thiết kế M18 cũng giúp cảm biến dễ dàng thay thế hoặc tích hợp vào nhiều loại máy móc công nghiệp.
