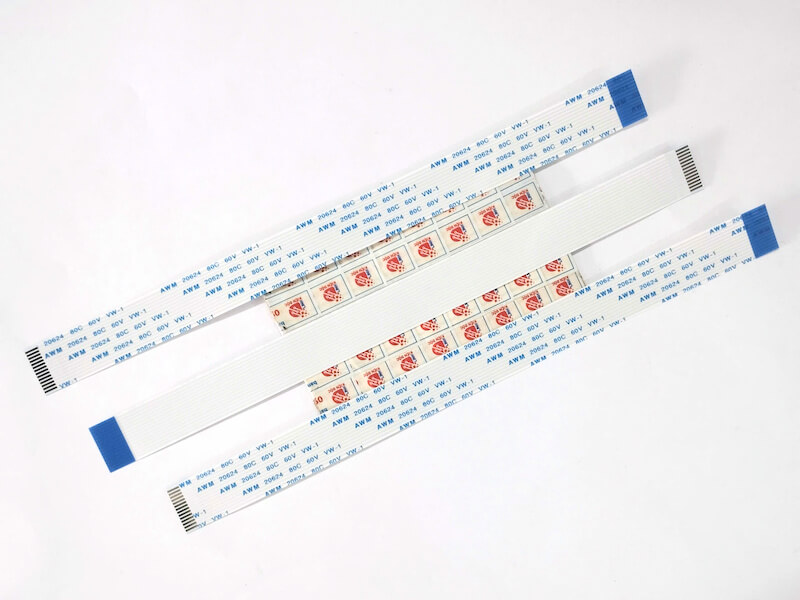

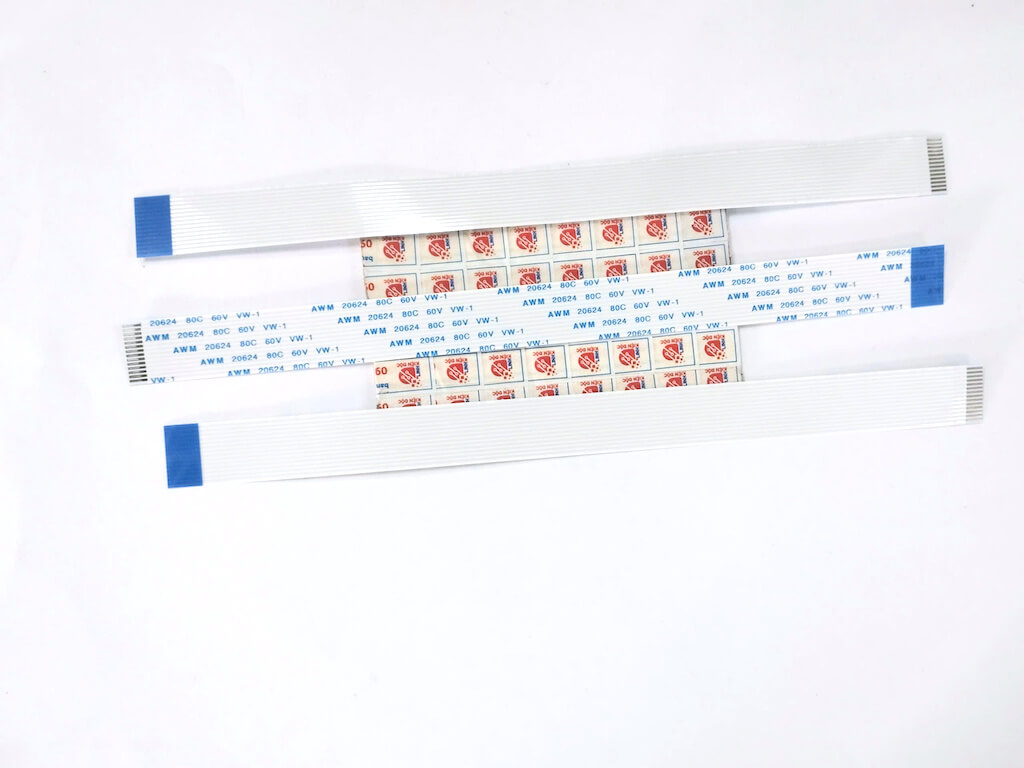

1. Cáp ngược FFC/FPC 20624 14P 1.0mm là gì?

FFC (Flexible Flat Cable) là cáp dẹt mềm gồm nhiều đường dẫn điện song song được bố trí trên một dải cáp phẳng. Cáp thường được sử dụng cùng các đầu nối FFC/FPC trên PCB.

Phiên bản này có 14 đường dẫn điện, khoảng cách giữa hai chân liền kề là 1.0mm và chiều dài 200mm.

Điểm đặc biệt của sản phẩm là cấu hình cáp ngược: phần tiếp xúc kim loại ở hai đầu cáp nằm ở hai mặt đối diện nhau. Vì vậy, sản phẩm phù hợp với những thiết bị mà hai đầu connector yêu cầu hướng tiếp xúc ngược nhau.

Đối với dòng AWM 20624, các tài liệu kỹ thuật ghi nhận cấu hình phổ biến 80°C, 60V và VW-1. Một số loại FFC 20624 có thể có các cấu hình pitch và số chân khác nhau, do đó cần kiểm tra chính xác thông số của từng sản phẩm.

---

2. Chức năng của cáp ngược FFC 14P

Kết nối các bo mạch điện tử

Chức năng chính của cáp FFC 14P là tạo kết nối điện giữa hai PCB hoặc giữa PCB với một module điện tử.

Cáp có thể được sử dụng để kết nối:

• Bo mạch chính với bo mạch phụ.
• Bo điều khiển với màn hình.
• Bo mạch với cảm biến.
• Cụm phím với bo điều khiển.
• Module ngoại vi với mạch chính.

Truyền tín hiệu

14 đường dẫn điện trong cáp có thể được sử dụng để truyền tín hiệu, dữ liệu hoặc đường nguồn tùy theo thiết kế của thiết bị.

FFC giúp gom nhiều đường kết nối thành một dải cáp duy nhất, thay vì phải sử dụng nhiều dây điện riêng lẻ.

Tiết kiệm không gian

Thiết kế dạng dẹt giúp cáp chiếm ít không gian, phù hợp với những thiết bị điện tử có kích thước nhỏ hoặc mật độ linh kiện cao.

Tạo kết nối giữa hai đầu connector ngược hướng

Đây là ưu điểm đặc biệt của cáp ngược.

Khi hai đầu connector trên thiết bị nằm ở hai vị trí yêu cầu mặt tiếp xúc khác nhau, cáp ngược giúp kết nối trực tiếp mà không cần xoắn hoặc đảo cáp.

---

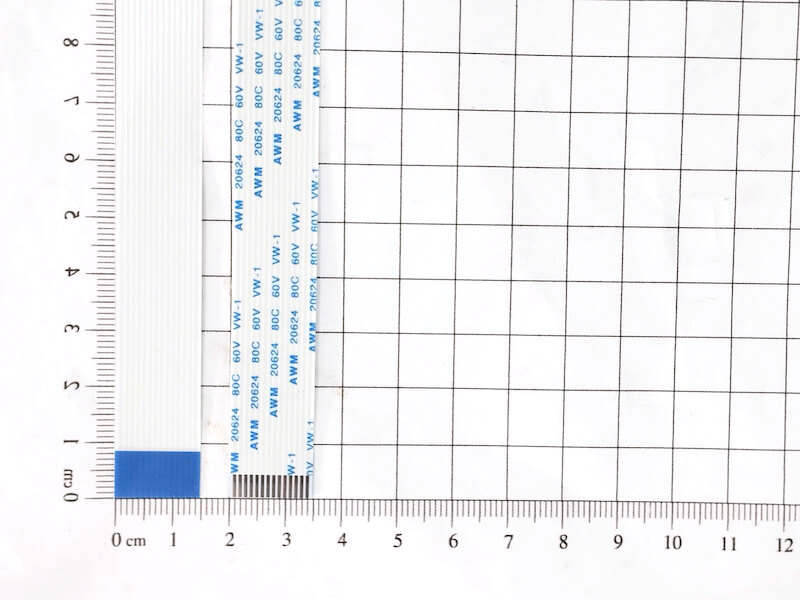

3. Thông số kỹ thuật cáp FFC/FPC 20624 14P 1.0mm 20cm

Thông số	Chi tiết
Tên sản phẩm	Cáp ngược FFC/FPC 20624
Loại cáp	FFC – Flexible Flat Cable
Mã/Style	AWM 20624
Số chân	14P / 14 Pin
Bước chân (Pitch)	1.0mm
Chiều dài	20cm / 200mm
Hướng tiếp xúc	Hai đầu đối diện nhau – cáp ngược
Kiểu tiếp xúc	Opposite Side / Reverse
Điện áp định mức tham khảo	60V
Nhiệt độ làm việc tham khảo	80°C
Tiêu chuẩn chống cháy tham khảo	VW-1
Kiểu kết nối	Đầu nối FFC/FPC tương ứng
Ứng dụng	Kết nối PCB, truyền tín hiệu và nguồn

AWM 20624 là một loại FFC được sử dụng cho kết nối bên trong thiết bị điện tử; thông số thường gặp của dòng này là 60V, 80°C và VW-1.

Lưu ý: Thông số như độ dày tổng thể, độ dày phần tiếp xúc, vật liệu dây dẫn và dòng điện cho phép có thể khác nhau tùy nhà sản xuất. Khi sử dụng cho thiết bị cụ thể, nên kiểm tra datasheet hoặc thông tin in trực tiếp trên cáp.

---

4. Cáp ngược là gì?

Cáp ngược FFC là loại cáp có phần tiếp xúc kim loại ở hai đầu nằm ở hai mặt đối diện nhau.

Có thể hình dung đơn giản:

• Cáp thuận: hai đầu tiếp xúc cùng một phía.
• Cáp ngược: hai đầu tiếp xúc ở hai phía đối diện.

Ví dụ, khi đặt cáp nằm phẳng:

Cáp thuận:
Mặt tiếp xúc đầu 1 ↑ → Mặt tiếp xúc đầu 2 ↑

Cáp ngược:
Mặt tiếp xúc đầu 1 ↑ → Mặt tiếp xúc đầu 2 ↓

Đây là thông số rất quan trọng khi lựa chọn cáp thay thế. Hai loại cáp có cùng 14P, pitch 1.0mm và dài 20cm nhưng khác hướng tiếp xúc có thể không thể sử dụng thay thế cho nhau.

---

5. Ưu điểm của cáp ngược FFC 14P 1.0mm

Thiết kế mỏng và linh hoạt

Cáp FFC có dạng dẹt, dễ uốn và thuận tiện bố trí bên trong các thiết bị điện tử.

14 đường dẫn

Với 14P, sản phẩm có thể đáp ứng nhiều đường tín hiệu và nguồn giữa hai bo mạch.

Pitch 1.0mm

Bước chân 1.0mm phù hợp với các đầu nối FFC/FPC có cùng pitch.

Chiều dài 20cm

Chiều dài 200mm phù hợp với nhiều thiết bị có khoảng cách tương đối xa giữa hai bo mạch.

Hai đầu tiếp xúc ngược chiều

Đây là ưu điểm quan trọng nhất của sản phẩm. Hai đầu tiếp xúc nằm ở hai mặt đối diện giúp cáp phù hợp với những thiết bị sử dụng connector có hướng tiếp xúc ngược nhau.

Đi dây gọn gàng

Cáp dẹt giúp hạn chế tình trạng dây dẫn bị rối và tiết kiệm không gian so với nhiều dây rời.

---

6. Ứng dụng của cáp ngược FFC/FPC 20624 14P

Kết nối màn hình LCD

Cáp FFC có thể được sử dụng để kết nối màn hình hoặc module hiển thị với bo mạch điều khiển khi hai đầu connector yêu cầu hướng tiếp xúc đối diện.

Máy in và máy scan

Cáp dẹt mềm thường được sử dụng để kết nối bo mạch, cảm biến, cụm điều khiển và các module bên trong máy in hoặc máy scan.

Thiết bị điện tử gia dụng

Cáp FFC phù hợp với các thiết bị có không gian bên trong hạn chế và cần nhiều đường tín hiệu.

Thiết bị điều khiển

Có thể sử dụng để kết nối bảng điều khiển, cụm phím hoặc module giao tiếp với bo mạch chính.

Máy tính và thiết bị ngoại vi

Cáp FFC có thể được sử dụng để kết nối bo mạch chính với các module phụ hoặc cụm điều khiển.

Camera và thiết bị hình ảnh

Cáp dẹt mềm phù hợp với các thiết bị nhỏ gọn cần kết nối nhiều tín hiệu trong không gian hạn chế.

Robot và thiết bị DIY

Cáp 14P 1.0mm có thể sử dụng trong các dự án Arduino, vi điều khiển, robot và thiết bị tự chế.

Sửa chữa thiết bị điện tử

Sản phẩm có thể được sử dụng để thay thế cáp FFC cũ bị:

• Đứt đường dẫn.
• Gãy do gập nhiều lần.
• Hỏng phần tiếp xúc.
• Oxy hóa chân tiếp xúc.
• Mất tín hiệu giữa hai bo mạch.

---

7. Cách phân biệt cáp thuận và cáp ngược

Đây là yếu tố rất quan trọng khi mua cáp FFC thay thế.

Đặc điểm	Cáp thuận	Cáp ngược
Số chân	14P	14P
Pitch	1.0mm	1.0mm
Chiều dài	20cm	20cm
Tiếp xúc hai đầu	Cùng phía	Hai phía đối diện
Tên thường gọi	Same Side	Opposite Side / Reverse
Ứng dụng	Connector cùng hướng	Connector ngược hướng

Do đó, nếu cáp cũ của thiết bị là cáp ngược, không nên thay bằng cáp thuận chỉ vì hai sản phẩm có cùng số chân và kích thước pitch.

---

8. Cách lựa chọn cáp FFC 14P 1.0mm thay thế

Khi lựa chọn cáp FFC thay thế, cần kiểm tra đầy đủ các thông số sau:

1. Số chân – 14P

Đầu connector phải phù hợp với cáp 14 chân.

2. Pitch – 1.0mm

Khoảng cách giữa hai chân liền kề phải là 1.0mm.

3. Chiều dài – 20cm

Sản phẩm có chiều dài khoảng 200mm, cần đảm bảo phù hợp với khoảng cách giữa hai đầu connector.

4. Hướng tiếp xúc – Cáp ngược

Hai đầu tiếp xúc phải nằm ở hai phía đối diện nhau nếu thiết bị yêu cầu loại Reverse/Opposite Side.

5. Độ dày

Cần đảm bảo độ dày phần tiếp xúc phù hợp với khe cắm của connector.

6. Loại connector

Connector trên PCB cần tương thích với FFC 14P pitch 1.0mm.

Quan trọng: Không nên chỉ nhìn vào dòng chữ AWM 20624. Khi mua cáp thay thế cần kiểm tra đồng thời 14P + 1.0mm + 200mm + cáp ngược và các thông số cơ khí liên quan. Việc xác định hướng tiếp xúc là đặc biệt quan trọng vì cáp cùng số chân và pitch nhưng khác hướng tiếp xúc có thể không hoạt động đúng.

---

9. Hướng dẫn sử dụng và bảo quản

Để đảm bảo cáp hoạt động ổn định, nên:

• Tắt nguồn thiết bị trước khi cắm hoặc tháo cáp.
• Kiểm tra đúng 14P.
• Kiểm tra đúng pitch 1.0mm.
• Xác nhận đúng loại cáp ngược.
• Đưa cáp thẳng vào connector.
• Khóa chắc cơ cấu giữ cáp.
• Không bẻ gập cáp quá mức.
• Không làm xước phần tiếp xúc kim loại.
• Không kéo mạnh vào phần đầu cáp.
• Tránh để cáp tiếp xúc với nhiệt độ hoặc độ ẩm quá cao.
• Bảo quản cáp ở nơi khô ráo, sạch sẽ.

---

10. Câu hỏi thường gặp

Cáp FFC 20624 14P 1.0mm dùng để làm gì?

Cáp dùng để kết nối và truyền tín hiệu giữa các bo mạch, màn hình, cảm biến, module điều khiển và các linh kiện điện tử.

Cáp FFC 14P 1.0mm dài bao nhiêu?

Sản phẩm có chiều dài 20cm, tương đương 200mm.

Cáp ngược là gì?

Cáp ngược là loại FFC có phần tiếp xúc kim loại ở hai đầu nằm ở hai mặt đối diện nhau.

Cáp ngược 14P 1.0mm có thể thay bằng cáp thuận 14P 1.0mm không?

Thông thường không nên thay trực tiếp. Mặc dù số chân và pitch giống nhau, hướng tiếp xúc khác nhau có thể khiến cáp không phù hợp với connector của thiết bị.

AWM 20624 có phải là mã riêng của cáp 14P không?

Không. AWM 20624 là một Style/định danh của loại cáp, có thể được sản xuất với nhiều số chân, pitch và chiều dài khác nhau. Vì vậy cần kiểm tra đầy đủ thông số của sản phẩm.
