1. Cáp FFC/FPC 20624 1.0mm 22P là gì?

FFC (Flexible Flat Cable) là cáp dẹt mềm gồm nhiều đường dẫn điện được bố trí song song trên một dải cáp phẳng. Cáp thường được sử dụng với các đầu nối FFC/FPC, đặc biệt là connector dạng ZIF hoặc LIF.

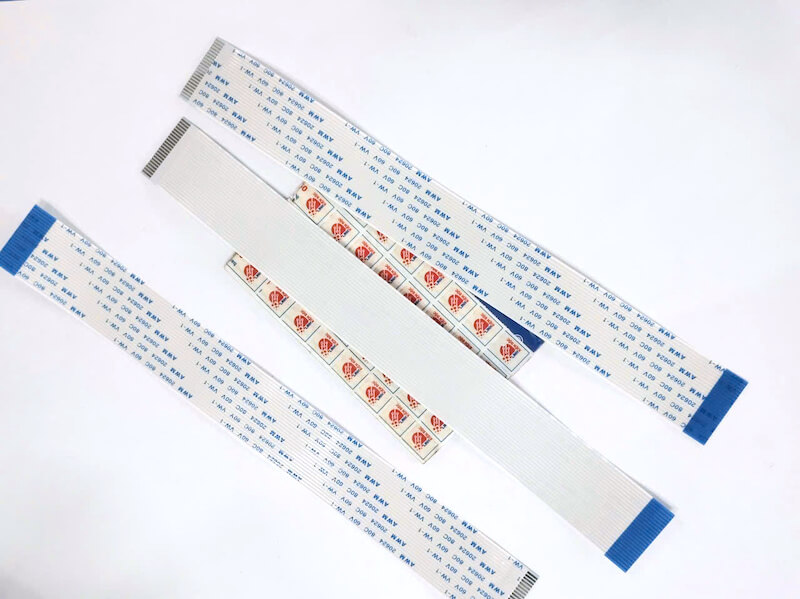

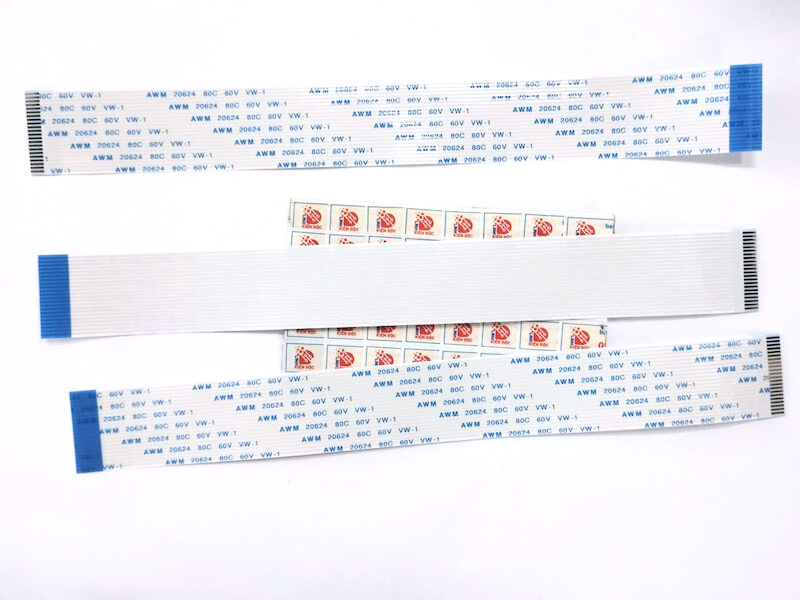

Sản phẩm Cáp ngược FFC/FPC 20624 1.0mm 22P dài 20cm có:

• 22 đường dẫn điện (22P).
• Khoảng cách chân 1.0mm.
• Chiều dài 20cm (200mm).
• Chuẩn AWM 20624.
• Cấu hình ngược – Type B/REVERSE.

Với loại Type B, các tiếp điểm ở hai đầu cáp được bố trí theo hướng đối nhau, khác với loại Type A có các tiếp điểm cùng phía. Các listing của cáp 22P 1.0mm 20cm xác nhận loại Type B có tiếp điểm ở hai phía đối nhau.

---

2. Chức năng của cáp ngược FFC/FPC 22P

Kết nối các bo mạch PCB

Chức năng chính của cáp là tạo kết nối điện giữa hai bo mạch hoặc giữa bo mạch với module điện tử.

Thay vì sử dụng 22 dây dẫn riêng biệt, FFC tích hợp các đường dẫn thành một dải cáp phẳng, giúp hệ thống gọn gàng hơn.

Truyền tín hiệu và dữ liệu

22 đường dẫn có thể được sử dụng để truyền tín hiệu điều khiển, dữ liệu, nguồn hoặc các tín hiệu khác tùy thuộc vào thiết kế của thiết bị.

Cáp không tự quy định chức năng của từng chân; việc chân nào dùng cho nguồn, dữ liệu hay tín hiệu điều khiển phụ thuộc vào sơ đồ mạch của thiết bị.

Kết nối các module điện tử

Cáp có thể được sử dụng để kết nối:

• Bo mạch chính.
• Bo mạch phụ.
• Module hiển thị.
• Module cảm biến.
• Bảng điều khiển.
• Module giao tiếp.

Hỗ trợ thiết kế thiết bị nhỏ gọn

Thiết kế dạng dẹt giúp giảm không gian đi dây bên trong thiết bị so với nhiều dây dẫn rời.

Kết nối các connector có hướng tiếp xúc đối nhau

Đây là ưu điểm nổi bật của phiên bản REVERSE.

Khi hai đầu connector yêu cầu tiếp điểm ở hai mặt khác nhau, cáp ngược có thể giúp kết nối trực tiếp mà không cần xoắn cáp.

---

3. Thông số kỹ thuật cáp FFC/FPC 20624 22P 1.0mm 20cm

Thông số	Chi tiết
Tên sản phẩm	Cáp ngược FFC/FPC 20624
Loại cáp	Flexible Flat Cable – FFC
Chuẩn cáp	AWM 20624
Số chân	22P
Khoảng cách chân (Pitch)	1.0mm
Chiều dài	20cm / 200mm

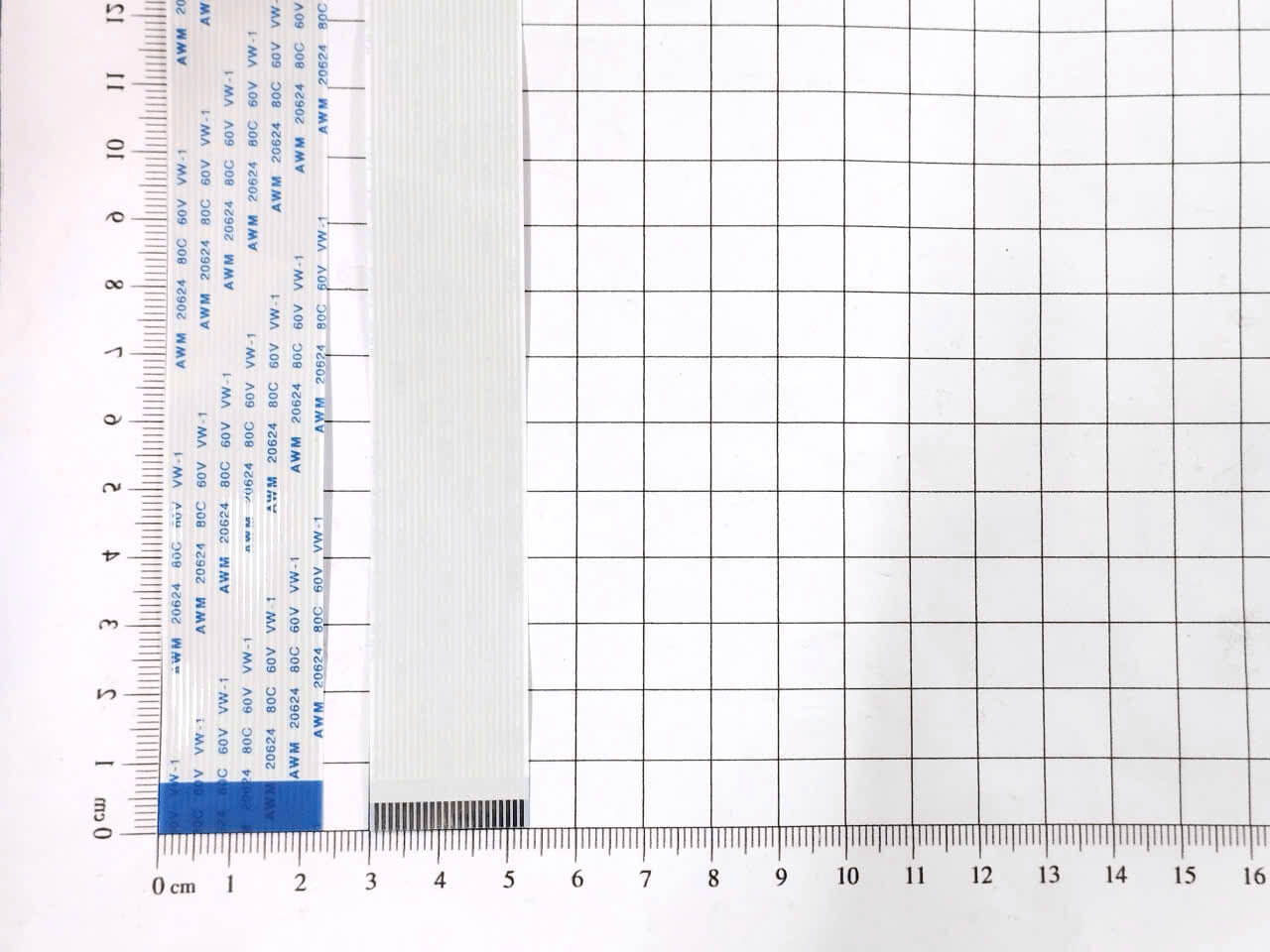

Chiều rộng cáp	Khoảng 23mm
Kiểu tiếp điểm	Ngược / REVERSE / Type B
Số đường dẫn	22
Điện áp định mức	60V*
Nhiệt độ làm việc	80°C*
Tiêu chuẩn chống cháy	VW-1*
Đầu nối tương thích	FFC/FPC 22P, pitch 1.0mm
Kiểu cáp	Dẹt, mềm
Ứng dụng	Kết nối PCB, module và thiết bị điện tử

* Các thông số 60V, 80°C và VW-1 được công bố cho nhiều sản phẩm AWM 20624 cùng cấu hình. Khi sử dụng trong sản phẩm thương mại hoặc thiết kế yêu cầu chứng nhận kỹ thuật, nên kiểm tra datasheet của đúng nhà sản xuất/lô hàng.

---

4. Ưu điểm của cáp ngược FFC/FPC 20624 22P

Thiết kế tiếp điểm REVERSE

Hai đầu cáp có tiếp điểm theo hướng đối nhau, phù hợp với những thiết bị có connector được bố trí ở hai mặt hoặc hai hướng khác nhau.

Đây là đặc điểm quan trọng nhất để phân biệt sản phẩm với cáp FFC thuận Type A.

22 chân kết nối

Với 22 đường dẫn, cáp có thể đáp ứng các kết nối cần nhiều tín hiệu giữa hai bo mạch hoặc module.

Pitch 1.0mm

Khoảng cách chân 1.0mm giúp cáp tương thích với các connector FFC/FPC có cùng số chân và pitch.

Chiều dài 20cm

Chiều dài 200mm phù hợp với nhiều thiết kế cần kết nối hai bo mạch ở khoảng cách tương đối xa.

Thiết kế dẹt và mềm

Cáp có thể được bố trí linh hoạt bên trong thiết bị, giúp tiết kiệm không gian và giảm sự rối dây.

---

5. Ứng dụng của cáp FFC/FPC 22P 1.0mm

Cáp FFC 22P được sử dụng trong nhiều thiết bị điện tử cần kết nối nhiều đường tín hiệu.

Kết nối bo mạch PCB

Dùng để kết nối bo mạch chính với bo mạch phụ hoặc module chức năng trong thiết bị.

Module màn hình

Có thể được sử dụng để kết nối màn hình hoặc module hiển thị với bo mạch điều khiển khi số chân, pitch và hướng tiếp điểm phù hợp.

Máy in và máy scan

FFC thường được sử dụng trong các thiết bị văn phòng để kết nối bo mạch với các module điều khiển, cảm biến hoặc cơ cấu bên trong.

Thiết bị điện tử tiêu dùng

Có thể sử dụng trong nhiều thiết bị điện tử có không gian bên trong hạn chế và yêu cầu kết nối nhiều đường tín hiệu.

Thiết bị điều khiển

Cáp có thể kết nối bảng điều khiển với bo mạch xử lý hoặc các module chức năng.

Thiết bị tự động hóa

Có thể sử dụng để kết nối các module điều khiển, cảm biến và PCB trong thiết bị tự động hóa.

Sửa chữa thiết bị điện tử

Cáp 22P 1.0mm REVERSE phù hợp để thay thế cáp FFC bị rách, gãy hoặc hư hỏng nếu các thông số hoàn toàn tương thích.

Dự án DIY và phát triển phần cứng

Có thể sử dụng trong các dự án Arduino, ESP32, robot, IoT và prototype điện tử nếu thiết bị sử dụng connector tương ứng.

---

6. Cáp FFC ngược REVERSE khác gì cáp thuận?

Đây là điểm rất quan trọng khi lựa chọn sản phẩm.

Cáp thuận – Type A

Hai đầu tiếp xúc nằm cùng phía.

Khi đặt cáp nằm phẳng, mặt kim loại tiếp xúc ở đầu này và đầu kia cùng hướng về một phía. Một sản phẩm 22P Type A được mô tả với tiếp điểm ở cùng một phía.

Cáp ngược – Type B

Hai đầu tiếp xúc nằm đối nhau.

Loại này phù hợp khi hai connector trên thiết bị yêu cầu tiếp xúc từ hai phía khác nhau. Cấu hình 22P Type B 1.0mm 20cm được các nhà cung cấp mô tả là loại có tiếp điểm ở hai mặt đối nhau.

Vì sao phải chọn đúng loại?

Không nên chỉ nhìn vào 22P – 1.0mm – 20cm. Nếu thiết bị cần cáp REVERSE nhưng sử dụng cáp thuận, cáp có thể không kết nối đúng hoặc làm sai hướng các đường tín hiệu.

Do đó, khi thay thế cáp FFC, cần kiểm tra:

Số chân + Pitch + Chiều dài + Hướng tiếp điểm.

---

7. Cách chọn cáp FFC/FPC 22P phù hợp

Kiểm tra số chân

Sản phẩm có 22P, vì vậy connector cần tương thích với cáp 22 chân.

Kiểm tra Pitch

Sản phẩm sử dụng pitch 1.0mm.

Không nên thay bằng cáp 0.5mm hoặc 1.25mm nếu connector không hỗ trợ kích thước đó.

Kiểm tra chiều dài

Cáp có chiều dài 20cm/200mm. Nên chọn chiều dài phù hợp để cáp không bị kéo căng hoặc gập quá mức.

Kiểm tra hướng tiếp điểm

Đây là yếu tố đặc biệt quan trọng.

Thiết bị cần cáp:

• Thuận – Type A.
• Hoặc ngược – Type B/REVERSE.

Sản phẩm này là cáp ngược.

Kiểm tra connector

Ngoài số chân và pitch, cần kiểm tra connector trên PCB có phù hợp với:

• Cáp 22P.
• Pitch 1.0mm.
• Độ dày cáp.
• Vị trí tiếp xúc.
• Kiểu khóa connector.
• Hướng tiếp xúc.

---

8. Lưu ý khi sử dụng cáp ngược FFC 20624

Để đảm bảo kết nối ổn định và hạn chế hư hỏng, nên:

• Không bẻ gập cáp quá mạnh.
• Không kéo trực tiếp vào phần đầu tiếp xúc.
• Không xoắn cáp khi lắp đặt.
• Kiểm tra đúng 22P trước khi kết nối.
• Kiểm tra pitch 1.0mm.
• Kiểm tra đúng loại REVERSE/Type B.
• Đảm bảo cáp được đưa thẳng vào connector.
• Khóa connector sau khi cắm cáp nếu sử dụng loại ZIF.
• Không sử dụng cáp có phần tiếp xúc bị xước hoặc bong tróc.
• Không vượt quá thông số điện áp và nhiệt độ của phiên bản cáp thực tế.

---

9. Cáp ngược FFC/FPC 22P phù hợp với ai?

Sản phẩm phù hợp với:

• Kỹ thuật viên sửa chữa điện tử.
• Kỹ sư thiết kế phần cứng.
• Kỹ thuật viên PCB.
• Nhà sản xuất thiết bị điện tử.
• Sinh viên ngành Điện – Điện tử.
• Người phát triển thiết bị IoT.
• Maker và người làm DIY.
• Xưởng sửa chữa thiết bị điện tử.
• Người cần thay thế cáp FFC 22P bị hỏng.

---

10. Vì sao nên chọn cáp ngược FFC/FPC 20624 22P?

Nếu thiết bị yêu cầu 22 chân, pitch 1.0mm, chiều dài 20cm và hai đầu tiếp xúc ngược nhau, cáp FFC/FPC 20624 REVERSE là lựa chọn phù hợp.

Thiết kế dẹt mềm giúp việc đi dây bên trong thiết bị trở nên gọn gàng, trong khi cấu hình tiếp điểm ngược giúp kết nối các connector có hướng tiếp xúc đối nhau mà không cần xoắn cáp.
