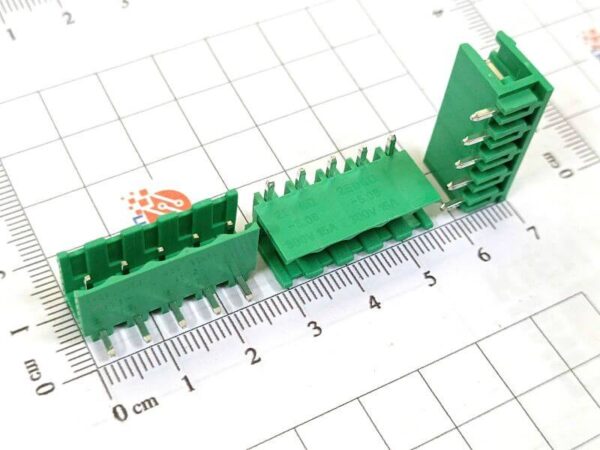

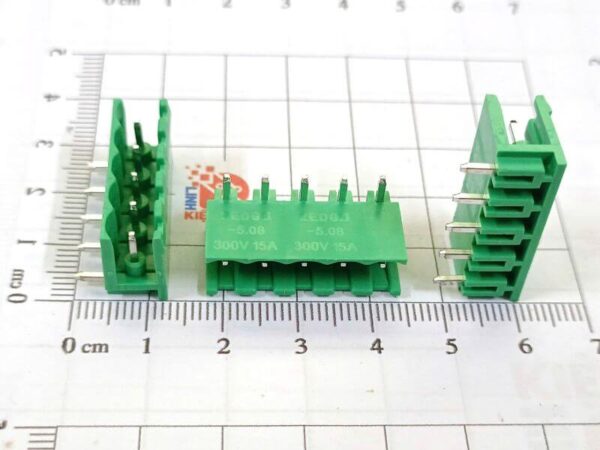

Cầu đấu xanh 2EDG 5.08mm 5P chân cong

Giới thiệu chung

Cầu đấu xanh 2EDG 5.08mm 5P chân cong là một loại đầu nối điện dạng domino chuyên dùng để kết nối dây dẫn với bo mạch PCB trong các hệ thống điện và điện tử. Thuộc dòng cầu đấu 2EDG tiêu chuẩn, sản phẩm được thiết kế theo dạng cắm rút (pluggable terminal block) gồm hai phần: phần đế hàn lên PCB và phần đầu kẹp dây bằng vít, giúp việc kết nối và tháo rời dây trở nên nhanh chóng, tiện lợi mà không cần hàn trực tiếp. Với bước chân 5.08mm, đây là chuẩn phổ biến trong các mạch điện tử, đảm bảo khoảng cách an toàn giữa các chân, phù hợp cho cả tín hiệu và nguồn điện áp trung bình. Phiên bản 5P (5 chân) cho phép kết nối đồng thời 5 dây dẫn, rất thích hợp trong các mạch nguồn nhiều đường, mạch điều khiển hoặc hệ thống cần phân phối tín hiệu đa kênh.

Điểm nổi bật của loại này là thiết kế chân cong 90°, giúp dây điện đi ngang theo mặt PCB, từ đó giảm chiều cao tổng thể của mạch và tối ưu không gian lắp đặt. Ngoài ra, cầu đấu sử dụng cơ chế vít siết giúp giữ dây chắc chắn, đảm bảo tiếp xúc điện ổn định, hạn chế tình trạng lỏng dây khi rung động hoặc hoạt động lâu dài. Sản phẩm thường được chế tạo từ nhựa cách điện chịu nhiệt cao (PA66) kết hợp với chân kim loại mạ thiếc, giúp tăng khả năng dẫn điện, chống oxy hóa và nâng cao độ bền. Nhờ đó, cầu đấu 2EDG 5.08 5P chân cong được sử dụng rộng rãi trong các thiết bị điện tử dân dụng, công nghiệp, hệ thống điều khiển tự động và các dự án DIY.

Đặc điểm

• Thiết kế 5 chân (5P), kết nối được nhiều dây cùng lúc
• Bước chân 5.08mm tiêu chuẩn phổ biến
• Chân cong 90° giúp đi dây ngang, gọn gàng
• Dạng cắm rút tiện lợi, dễ bảo trì
• Cơ chế vít siết chắc chắn, tiếp xúc tốt
• Vỏ nhựa cách điện, chịu nhiệt và chống cháy

Cấu tạo

• Vỏ nhựa: Nhựa PA66 cách điện, chịu nhiệt cao
• Chân dẫn điện: Đồng/hợp kim đồng, mạ thiếc chống oxy hóa
• Ốc vít: Dùng để kẹp chặt dây điện
• Khoang kẹp dây: Giữ dây ổn định khi siết vít
• Chân PCB: Dạng cong (90°) để hàn lên bo mạch
• Cấu trúc 2 phần: Đầu cắm + đế PCB (có thể tháo rời)

Thông số kỹ thuật

• Số chân: 5P (5 pin)
• Bước chân: 5.08mm
• Kiểu chân: Chân cong (Right Angle)
• Điện áp định mức: ~300V
• Dòng điện định mức: ~10A – 12A
• Nhiệt độ làm việc: -40°C đến ~105°C
• Tiết diện dây: 0.2 – 2.5mm² (AWG 12–28)
• Kiểu kết nối: Vít siết / cắm rút
• Màu sắc: Xanh lá

Ứng dụng

• Kết nối nguồn và tín hiệu trong mạch điện tử
• Sử dụng trong tủ điện, bảng điều khiển
• Ứng dụng trong thiết bị công nghiệp, tự động hóa
• Dùng trong Arduino, IoT, DIY
• Kết nối module relay, nguồn, cảm biến
• Các hệ thống cần nhiều điểm đấu nối (5 dây trở lên)
