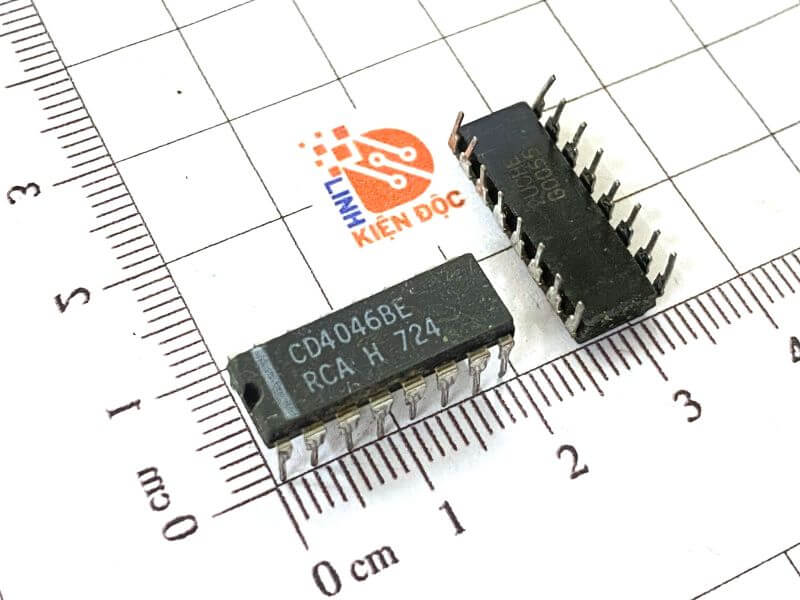

CD4046BE IC số DIP-16 tháo máy

Giới thiệu chung

CD4046BE là IC số CMOS thuộc họ 4000 Series, tích hợp mạch khóa pha (Phase-Locked Loop – PLL) gồm một bộ dao động điều khiển bằng điện áp (VCO) và hai bộ so sánh pha (Phase Comparator). IC được sử dụng rộng rãi trong các ứng dụng đồng bộ tần số, tổng hợp tần số, giải điều chế FM, nhân/chia tần số và điều khiển tốc độ động cơ. Với công nghệ CMOS tiêu thụ công suất thấp, CD4046BE hoạt động ổn định trong dải điện áp rộng và phù hợp cho nhiều mạch điện tử dân dụng cũng như công nghiệp.

Thông số kỹ thuật của IC CD4046BE

Sơ đồ chân IC CD4046BE

Sơ đồ pha khóa

Vòng lặp khóa pha là một cấu hình điện tử bao gồm bộ tách sóng pha, bộ dao động điều khiển điện áp và bộ lọc vòng cũng như nguồn tín hiệu tham chiếu. Trong vòng lặp bị khóa pha, tham chiếu đến chạm vào bộ dò pha cùng với tín hiệu từ bộ dao động điều khiển điện áp PLL. Tín hiệu tỷ lệ với độ lệch pha giữa hai tín hiệu được tạo ra và tín hiệu này được đưa qua bộ lọc vòng lặp để loại bỏ các tín hiệu không mong muốn. Tín hiệu lỗi kết quả được đặt vào đầu vào của VCO với tác dụng làm giảm pha giữa tín hiệu tham chiếu và tín hiệu VCO. Cuối cùng, đạt đến một điểm mà ở đó tồn tại một độ lệch pha cố định ổn định. Tại thời điểm này, vòng khóa pha được cho là trong khóa và tần số của tham chiếu và VCO hoàn toàn giống nhau.

Kích thước của IC CD4046BE

Xem thêm nhiều sản phẩm IC số họ 4xxx Tại đây

Datasheet CD4046BE
