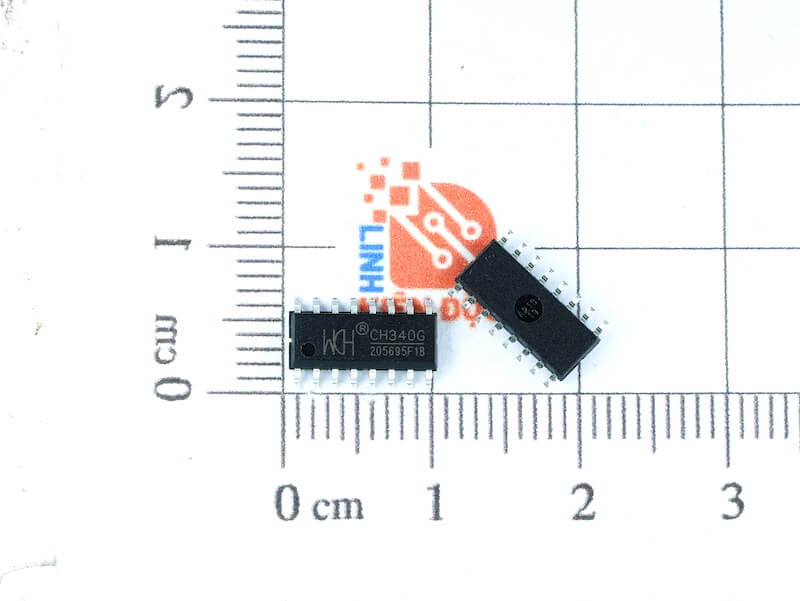

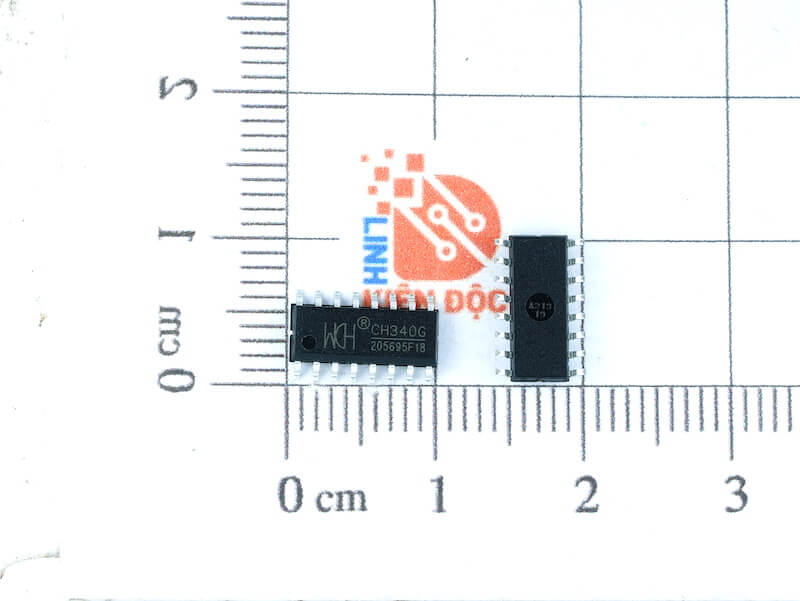

CH340G IC chuyển đổi USB sang UART, Giao tiếp Serial TTL SOP-16 3.9mm

1. Giới thiệu IC CH340G

CH340G là một IC chuyển đổi giao tiếp USB sang UART chuẩn TTL do hãng WCH (WinChipHead) sản xuất. Đây là phiên bản phổ biến nhất trong dòng CH340 nhờ tính ổn định cao, tương thích rộng, tích hợp thạch anh nội và hỗ trợ đầy đủ tín hiệu UART tiêu chuẩn.

Chip CH340G được dùng để bổ sung cổng UART cho máy tính thông qua USB hoặc chuyển đổi giao tiếp từ những thiết bị UART sẵn có sang USB. IC hoạt động hoàn toàn tự động, không cần cấu hình phức tạp, driver dễ cài đặt và chạy được trên Windows, Linux, MacOS.

Nhờ giá thành rẻ, độ ổn định cao và nguồn tài liệu phong phú, CH340G được xem như giải pháp thay thế hoàn hảo cho FT232 trong nhiều thiết kế mạch nhúng.

2. Đặc điểm nổi bật của CH340G

• Chuyển đổi giao tiếp USB 2.0 Full-Speed sang UART TTL.

• Tích hợp thạch anh dao động nội, không cần gắn thêm thạch anh ngoài (giảm linh kiện, tối ưu PCB).

• Hỗ trợ các tín hiệu UART tiêu chuẩn: TXD, RXD, RTS#, CTS#, DTR#, DSR#, DCD#, RI#.

• Tốc độ baud cao, lên đến 2 Mbit/s.

• Tương thích hầu hết hệ điều hành: Windows 7/8/10/11, Linux, MacOS.

• Tích hợp bảo vệ USB cơ bản, làm việc ổn định trong thời gian dài.

• Đóng gói SOP-16 dễ hàn, phù hợp mạch USB-UART giá rẻ.

3. Thông số kỹ thuật chính

4. Chức năng chính của IC CH340G

• Chuyển USB từ máy tính thành cổng UART TTL.

• Kết nối vi điều khiển, module RF/LoRa/GPS/Bluetooth,… với máy tính.

• Debug giao tiếp UART trong quá trình lập trình và kiểm tra mạch.

• Tạo cổng COM ảo trên PC để giao tiếp phần mềm – phần cứng.

5. Nguyên lý hoạt động

CH340G là cầu nối giữa bus USB và UART:

1. Máy tính gửi dữ liệu USB → CH340G xử lý và chuyển sang tín hiệu UART TTL → TXD.

2. Thiết bị UART gửi dữ liệu → CH340G chuyển đổi ngược lại sang USB → gửi về máy tính.

3. Các tín hiệu điều khiển modem (RTS, CTS, DTR…) giúp đảm bảo truyền thông tốc độ cao không lỗi.

4. Thạch anh nội đảm bảo CH340G hoạt động chính xác mà không cần gắn thêm linh kiện dao động.

Luồng truyền thông ổn định, độ trễ thấp, phù hợp nhiều loại thiết bị nhúng.

6. Ứng dụng của CH340G

• Mạch nạp và debug Arduino, STM8, STM32, ESP8266, ESP32.

• Mạch USB–UART cho các thiết bị IoT.

• Giao tiếp với module SIM, GPS, RFID, LoRa, NRF, Zigbee.

• Chuyển đổi USB cho router, modem, máy CNC, máy in 3D.

• Thay thế FT232RL để giảm chi phí sản xuất thiết bị.

7. Ưu điểm khi sử dụng CH340G

• Ổn định cao, hoạt động bền bỉ trong môi trường công nghiệp.

• Chi phí thấp, rất phù hợp sản xuất số lượng lớn.

• Driver đầy đủ và dễ cài đặt.

• Đóng gói SOP-16, dễ thiết kế PCB và dễ hàn.

• Hoạt động tốt với cả 3.3V và 5V.

8. Kết luận

CH340G là một IC chuyển đổi USB sang UART TTL tối ưu nhất hiện nay cho mạch nhúng, thay thế hoàn hảo cho FT232 với mức giá rẻ hơn nhưng hiệu năng rất tốt. Thích hợp cho các kỹ sư điện tử, lập trình viên nhúng và các hệ thống IoT cần giao tiếp UART với PC.
