CJ3404 kí hiệu R4 Mosfet kênh N 30V 5.8A SOT-23

Giới thiệu chung

CJ3404 là MOSFET kênh N dạng dán SMD được đóng gói theo chuẩn SOT-23, thường có ký hiệu R4 trên thân linh kiện. Linh kiện được thiết kế với điện trở dẫn thấp và tốc độ chuyển mạch nhanh, giúp giảm tổn hao công suất và nâng cao hiệu suất hoạt động của mạch điện. Với khả năng chịu điện áp 30V và dòng điện liên tục lên đến 5.8A, CJ3404 được sử dụng rộng rãi trong các mạch nguồn xung, điều khiển động cơ, bộ chuyển đổi DC-DC và các ứng dụng đóng cắt điện tử.

Cấu tạo

• Chip bán dẫn MOSFET kênh N công nghệ Trench.
• Ba cực chức năng gồm Gate (G), Drain (D) và Source (S).
• Đế kim loại giúp dẫn nhiệt và dẫn điện.
• Vỏ nhựa epoxy chịu nhiệt, chống ẩm.
• Đóng gói SMD chuẩn SOT-23 nhỏ gọn.

Thông số kỹ thuật

• Mã linh kiện: CJ3404.
• Ký hiệu trên thân: R4.
• Loại MOSFET: Kênh N.
• Điện áp Drain-Source tối đa (VDS): 30V.
• Dòng Drain liên tục (ID): 5.8A.
• Dòng xung cực đại (IDM): 30A.
• Điện áp Gate-Source tối đa (VGS): ±20V.
• Điện trở dẫn RDS(on): khoảng 30mΩ @ VGS = 10V.
• Điện trở dẫn RDS(on): khoảng 42mΩ @ VGS = 4.5V.
• Điện áp ngưỡng Gate (VGS(th)): 1V đến 3V.
• Nhiệt độ hoạt động: -55°C đến +150°C.
• Kiểu lắp đặt: SMD.
• Đóng gói: SOT-23.

Đặc điểm nổi bật

• Điện trở dẫn thấp giúp giảm tổn hao công suất.
• Tốc độ đóng cắt nhanh.
• Kích thước nhỏ gọn.
• Hiệu suất làm việc cao.
• Phù hợp với các mạch điều khiển bằng vi điều khiển 3.3V và 5V.

Sơ đồ chân

• Chân 1: Gate (G).
• Chân 2: Source (S).
• Chân 3: Drain (D).

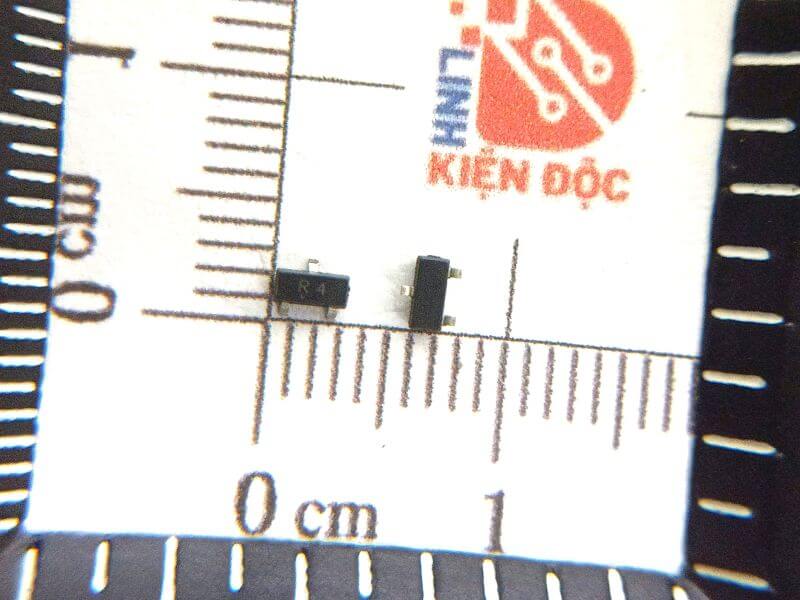

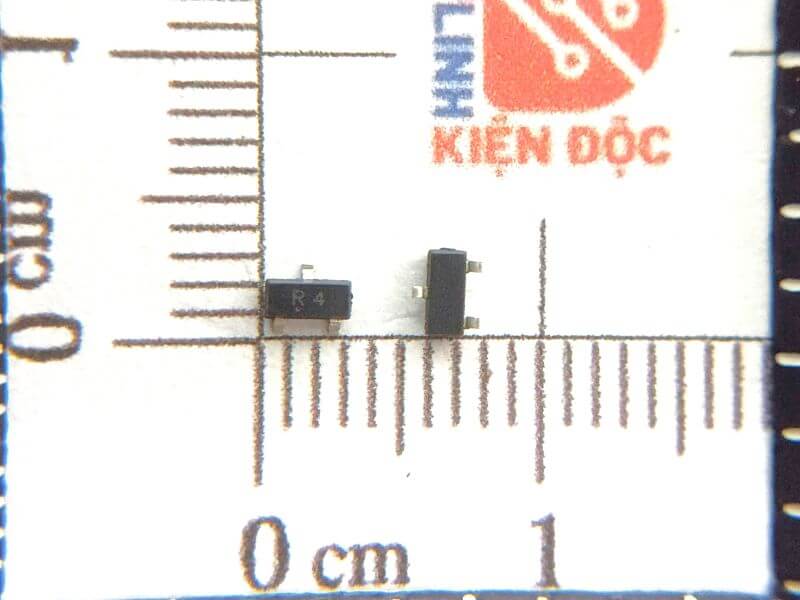

Kích thước

Ứng dụng

• Mạch nguồn xung.
• Bộ chuyển đổi DC-DC.
• Mạch điều khiển động cơ DC.
• Mạch PWM.
• Mạch đóng cắt tải điện tử.
• Mạch quản lý pin.
• Thiết bị điện tử dân dụng và công nghiệp.

Kết luận

CJ3404 ký hiệu R4 là MOSFET kênh N 30V 5.8A dạng SOT-23 có kích thước nhỏ gọn, điện trở dẫn thấp và khả năng đóng cắt nhanh. Linh kiện phù hợp cho nhiều ứng dụng nguồn và điều khiển công suất, giúp nâng cao hiệu quả hoạt động và độ tin cậy của mạch điện tử.
