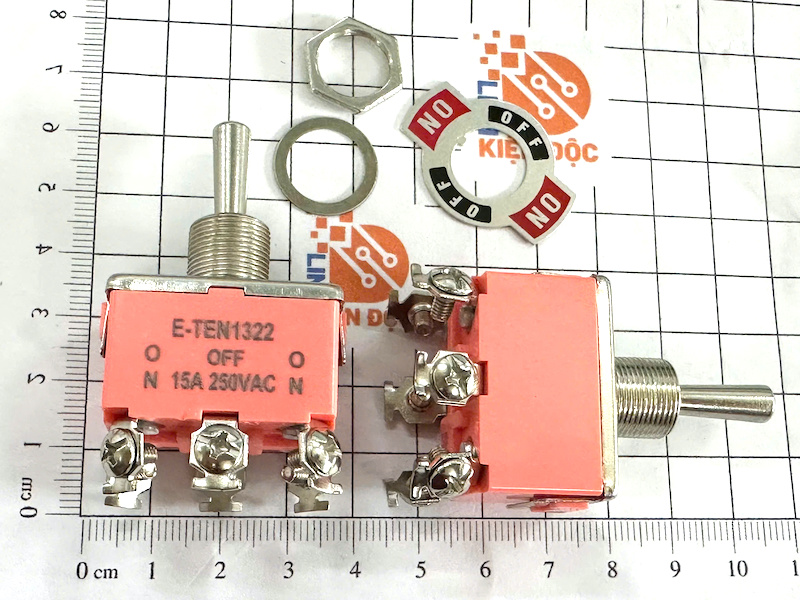

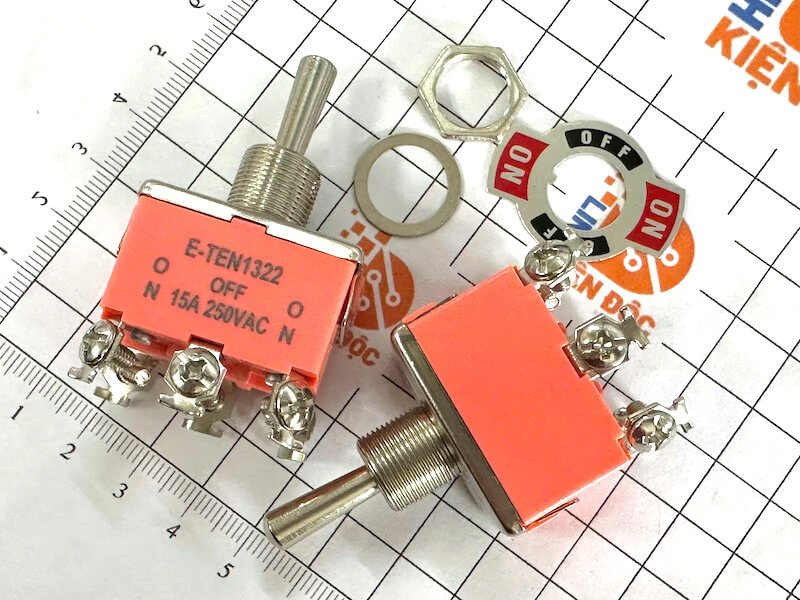

Công tắc gạt E-TEN1322 chân đồng 15A/ 250V 6 chân 3 nấc 29x56mm
23,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Công tắc gạt E-TEN1322 15A/250V 6 chân 3 nấc là loại công tắc gạt chuyển mạch dạng ON-OFF-ON, thiết kế 6 chân, phù hợp cho các mạch điện cần lựa chọn giữa hai trạng thái hoạt động hoặc đảo chiều thiết bị. Với khả năng chịu dòng lên đến 15A tại 250VAC, sản phẩm được sử dụng phổ biến trong các mạch điều khiển điện, thiết bị điện tử, máy móc và đặc biệt là các ứng dụng đảo chiều động cơ.
1. Tổng quan về công tắc gạt E-TEN1322
E-TEN1322 thuộc dòng Toggle Switch 6 chân, có 3 vị trí gạt theo cấu hình ON-OFF-ON. Khi gạt về một phía, công tắc đóng một nhóm tiếp điểm; ở vị trí giữa công tắc chuyển sang trạng thái OFF; khi gạt sang phía còn lại, nhóm tiếp điểm đối diện được đóng.
Thiết kế 6 chân cho phép công tắc thực hiện chức năng chuyển mạch hai cực hai ngả (DPDT) và rất thuận tiện khi sử dụng trong các mạch cần chuyển đổi nguồn hoặc đảo cực. Một số tài liệu bán hàng cũng xác nhận E-TEN1322 là loại 6 chân, 3 vị trí và có mức tải 15A/250VAC.
2. Thông số kỹ thuật công tắc E-TEN1322
| Thông số | Chi tiết |
|---|---|
| Model | E-TEN1322 |
| Loại sản phẩm | Công tắc gạt / Toggle Switch |
| Số chân | 6 chân |
| Số nấc | 3 nấc |
| Chức năng | ON – OFF – ON |
| Kiểu chuyển mạch | DPDT |
| Điện áp định mức | 250VAC |
| Dòng điện định mức | 15A |
| Tiếp điểm | Chân/tiếp điểm kim loại, phiên bản chân đồng |
| Kích thước tham khảo | 29 x 56 mm |
| Kiểu thao tác | Gạt giữ vị trí |
| Lắp đặt | Lắp trên panel hoặc hộp thiết bị |
| Ứng dụng nổi bật | Điều khiển, chuyển mạch, đảo chiều động cơ |
Lưu ý: Thông số kích thước và vật liệu tiếp điểm có thể khác nhau giữa từng phiên bản hoặc lô sản phẩm. Một số nguồn ghi kích thước thân E-TEN1322 khoảng 32,7 × 19,5 × 56 mm, trong khi các mẫu bán tại Việt Nam có thể được mô tả theo kích thước khác. Vì vậy, khi gia công lỗ lắp đặt nên đo trực tiếp sản phẩm thực tế.
3. Chức năng của công tắc gạt E-TEN1322 6 chân 3 nấc
Điểm nổi bật của E-TEN1322 là cấu hình 3 vị trí ON-OFF-ON.
- Nấc 1 – ON: Đóng mạch theo một hướng, cấp tín hiệu hoặc nguồn cho tải.
- Nấc giữa – OFF: Ngắt mạch, thiết bị ở trạng thái dừng/ngắt.
- Nấc 3 – ON: Đóng mạch theo hướng còn lại.
Nhờ cấu tạo 6 chân, công tắc có thể được đấu nối để đảo chiều động cơ DC, lựa chọn hai chế độ hoạt động hoặc chuyển đổi giữa hai đường tín hiệu. Đây cũng là lý do E-TEN1322 thường được sử dụng trong các mạch điều khiển tiến/lùi động cơ.
4. Ưu điểm của công tắc gạt E-TEN1322
Thiết kế 6 chân linh hoạt
Sáu chân đấu nối giúp E-TEN1322 có nhiều phương án sử dụng trong mạch điện. Đặc biệt, cấu hình này phù hợp với các mạch cần chuyển đổi hai chiều hoặc đảo cực.
Ba nấc ON-OFF-ON dễ thao tác
Cần gạt có trạng thái rõ ràng, người sử dụng có thể nhanh chóng nhận biết thiết bị đang ở chế độ nào. Vị trí giữa OFF giúp ngắt mạch khi cần thiết.
Khả năng chịu tải tốt
Với thông số phổ biến 15A/250VAC, E-TEN1322 có thể đáp ứng nhiều nhu cầu đóng/ngắt và điều khiển tải điện trong phạm vi phù hợp với định mức của công tắc.
Kích thước gọn, dễ tích hợp
Thiết kế dạng công tắc panel giúp sản phẩm thuận tiện lắp trên hộp điều khiển, tủ điện nhỏ, máy móc hoặc các thiết bị DIY.
5. Ứng dụng của công tắc gạt E-TEN1322
Công tắc gạt E-TEN1322 được sử dụng trong nhiều hệ thống điện và điện tử nhờ khả năng chuyển mạch 3 vị trí.
Đảo chiều động cơ
Đây là một trong những ứng dụng phổ biến nhất. Sáu chân của công tắc có thể được đấu theo sơ đồ phù hợp để thay đổi cực cấp cho động cơ DC, từ đó thực hiện chức năng tiến – dừng – lùi.
Điều khiển máy móc
E-TEN1322 có thể được sử dụng làm công tắc lựa chọn chế độ trên các máy móc, hộp điều khiển hoặc thiết bị cơ điện.
Thiết bị điện – điện tử
Sản phẩm phù hợp với các mạch cần lựa chọn giữa hai chế độ hoạt động, chuyển đổi đường tín hiệu hoặc đóng/ngắt nguồn cho tải.
Mạch DIY và chế tạo máy
Với cấu tạo đơn giản, dễ đấu nối và dễ thao tác, E-TEN1322 là lựa chọn phù hợp cho các dự án DIY, mô hình điện, máy tự chế và các bộ điều khiển nhỏ.
Hệ thống điều khiển nguồn
Có thể sử dụng trong các hộp điều khiển để lựa chọn nguồn hoặc chế độ hoạt động, miễn là tải thực tế không vượt quá thông số định mức của công tắc.
6. Hướng dẫn lựa chọn và sử dụng
Khi sử dụng công tắc gạt E-TEN1322 15A/250V, cần xác định đúng sơ đồ chân trước khi đấu dây. Với ứng dụng đảo chiều động cơ, cần đấu các chân theo đúng sơ đồ chuyển mạch của công tắc để tránh hiện tượng chập nguồn hoặc đấu sai cực.
Đối với tải có dòng khởi động lớn như động cơ, máy bơm hoặc tải cảm, không nên chỉ dựa vào dòng định mức in trên công tắc. Cần tính đến dòng khởi động và đặc tính của tải để lựa chọn công tắc, relay hoặc contactor phù hợp.
Khuyến nghị: Không sử dụng công tắc vượt quá điện áp và dòng điện định mức. Khi thao tác với nguồn 220–250VAC cần ngắt nguồn hoàn toàn và thực hiện đấu nối bởi người có chuyên môn.
7. Vì sao nên chọn công tắc gạt E-TEN1322?
Nếu cần một công tắc 6 chân, 3 nấc ON-OFF-ON, chịu tải 15A/250V để điều khiển hoặc chuyển đổi mạch điện, E-TEN1322 là lựa chọn đáng cân nhắc. Sản phẩm có thiết kế dạng gạt trực quan, dễ thao tác và đặc biệt hữu ích cho các mạch đảo chiều động cơ, lựa chọn chế độ và chuyển mạch hai hướng.
