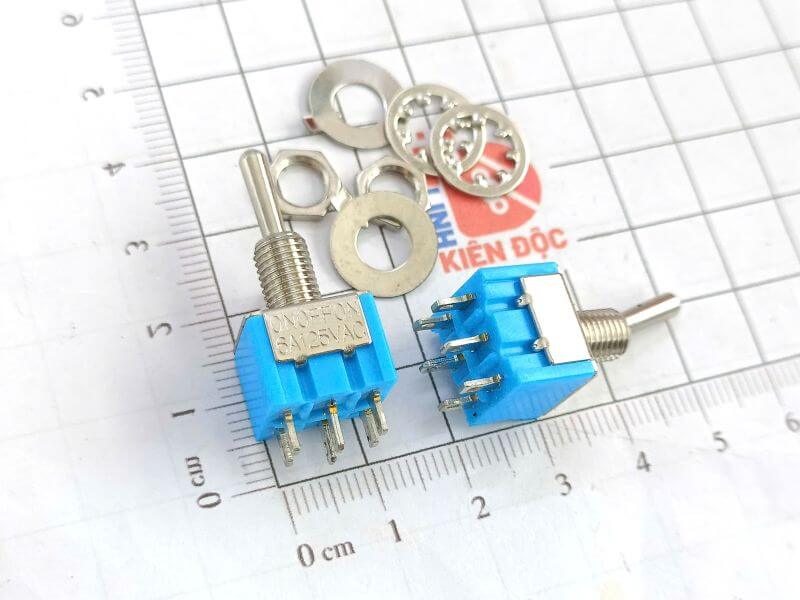

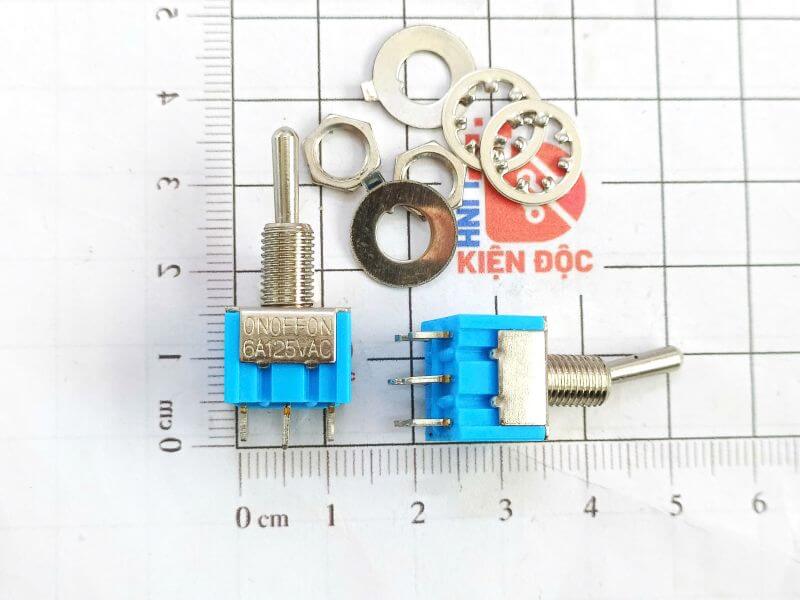

Công tắc gạt MTS203 6 chốt, 3 bánh răng
9,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Giới thiệu chung
Công tắc gạt MTS-203 6 chân, 3 vị trí (ON-OFF-ON) là loại công tắc cơ khí chất lượng cao được thiết kế để đóng, ngắt và chuyển đổi đồng thời hai mạch điện độc lập. Với cấu hình DPDT (Double Pole Double Throw) cùng 6 chân kết nối, sản phẩm cho phép điều khiển linh hoạt nhiều chế độ hoạt động trong các hệ thống điện và điện tử, đồng thời có vị trí OFF ở giữa giúp ngắt hoàn toàn mạch điện khi cần thiết.
Công tắc MTS-203 sở hữu thiết kế nhỏ gọn, thân kim loại chắc chắn, cần gạt bền bỉ và tiếp điểm có độ ổn định cao, mang lại khả năng làm việc tin cậy trong thời gian dài. Sản phẩm được chế tạo từ vật liệu có độ bền cơ học tốt, chống oxy hóa, chịu được môi trường làm việc thông thường và dễ dàng lắp đặt trên bảng điều khiển, tủ điện hoặc các thiết bị điện tử.
Nhờ khả năng chuyển đổi đồng thời hai đường mạch và thao tác vận hành đơn giản, công tắc gạt MTS-203 được sử dụng rộng rãi trong các mạch điều khiển, bộ nguồn, hệ thống đảo chiều động cơ DC, thiết bị đo lường, tủ điện công nghiệp, thiết bị tự động hóa, mô hình điện tử DIY và nhiều ứng dụng yêu cầu chuyển đổi giữa nhiều chế độ hoạt động một cách an toàn và hiệu quả.
Đặc điểm
- Thiết kế nhỏ gọn, thân kim loại chắc chắn, độ bền cơ học cao.
- Cấu hình DPDT (2 cực 2 ngả) với 6 chân đấu nối.
- Hoạt động theo 3 vị trí ON-OFF-ON, có vị trí OFF ở giữa để ngắt mạch hoàn toàn.
- Cho phép đóng/ngắt hoặc chuyển đổi đồng thời hai mạch điện độc lập.
- Tiếp điểm ổn định, thao tác gạt nhẹ, tuổi thọ sử dụng cao.
- Dễ dàng lắp đặt trên bảng điều khiển hoặc tủ điện bằng ren M6 và đai ốc cố định.
Cấu tạo
- Cần gạt bằng kim loại.
- Thân công tắc bằng kim loại kết hợp nhựa cách điện.
- Hệ thống tiếp điểm DPDT bên trong.
- 6 chân kết nối, chia thành 2 nhóm tiếp điểm độc lập (mỗi nhóm gồm 3 chân).
- Ren M6, vòng đệm và đai ốc để cố định trên panel.
Thông số kỹ thuật
- Model: MTS-203
- Loại công tắc: Toggle Switch
- Số chân: 6 chân
- Số vị trí: 3 vị trí (ON-OFF-ON)
- Cấu hình tiếp điểm: DPDT (Double Pole Double Throw)
- Dòng điện định mức:
- 6A tại 125VAC
- 3A tại 250VAC
- Điện trở tiếp xúc: ≤50mΩ
- Điện trở cách điện: ≥100MΩ
- Điện áp chịu đựng: 1500VAC/1 phút
- Nhiệt độ làm việc: -25°C đến +85°C
- Kiểu lắp đặt: Ren M6, lỗ lắp khoảng Ø6mm.
Kích thước
Nguyên lý hoạt động
Công tắc MTS-203 có 3 vị trí làm việc:
- ON (gạt sang trái): Hai chân COM được nối với cặp tiếp điểm bên trái.
- OFF (ở giữa): Tất cả các tiếp điểm được ngắt, không có mạch nào được nối.
- ON (gạt sang phải): Hai chân COM được nối với cặp tiếp điểm bên phải.
Nhờ cấu hình DPDT, công tắc có thể điều khiển đồng thời hai đường tín hiệu hoặc hai nguồn điện, rất thích hợp cho các ứng dụng cần chuyển đổi hai mạch cùng lúc.
Ứng dụng
- Đảo chiều động cơ DC.
- Chuyển đổi giữa hai nguồn điện hoặc hai tín hiệu.
- Điều khiển hai mạch điện hoạt động đồng thời.
- Tủ điện, bảng điều khiển công nghiệp.
- Thiết bị điện tử, thiết bị đo lường.
- Hệ thống tự động hóa, mô hình DIY và các mạch điều khiển.
Xem thêm các mã Công tắc gạt khác tại đây
