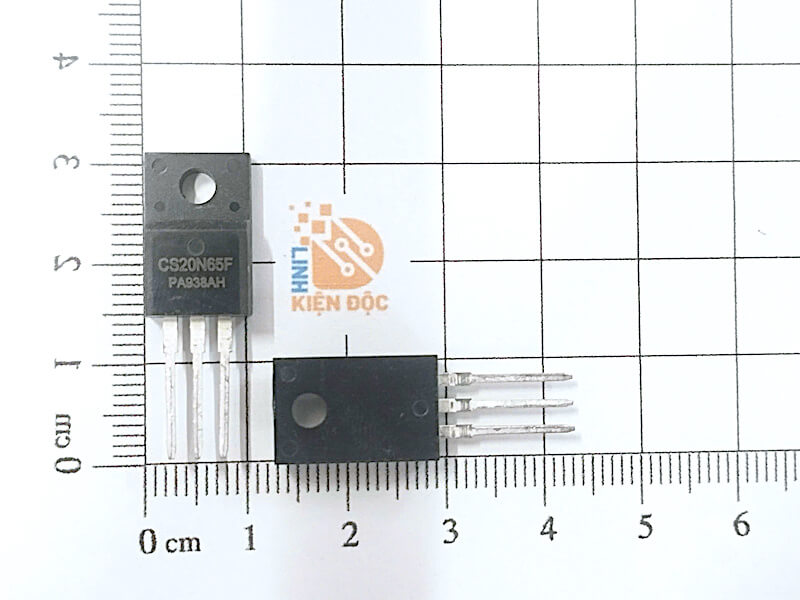

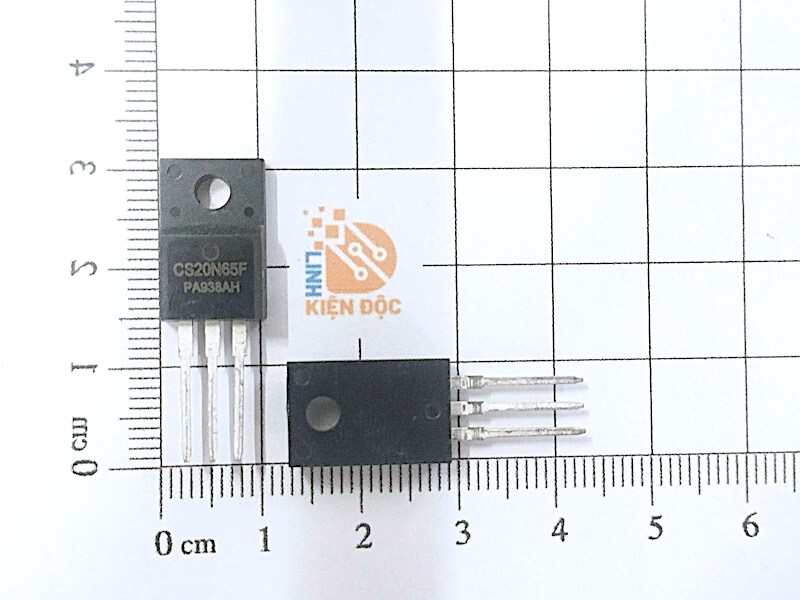

1. CS20N65F là gì?

CS20N65F là MOSFET công suất kênh N (N-Channel Power MOSFET) sử dụng cấu trúc VDMOSFET.

MOSFET là linh kiện bán dẫn có ba cực chính:

• G – Gate: chân điều khiển.
• D – Drain: chân cực máng.
• S – Source: chân cực nguồn.

Khác với transistor BJT, MOSFET được điều khiển chủ yếu bằng điện áp đặt giữa Gate và Source (VGS). Khi điện áp Gate đạt mức phù hợp, MOSFET chuyển sang trạng thái dẫn và cho phép dòng điện chạy giữa Drain và Source.

CS20N65F được thiết kế chuyên cho các mạch công suất và đóng cắt tốc độ cao. Datasheet mô tả đây là Silicon N-Channel Enhanced VDMOSFET, được chế tạo bằng công nghệ planar tự căn chỉnh nhằm giảm tổn hao dẫn điện, cải thiện khả năng chuyển mạch và tăng khả năng chịu avalanche.

---

2. Chức năng của CS20N65F MOSFET

Đóng cắt dòng điện công suất

Chức năng chính của CS20N65F là làm phần tử đóng/cắt trong mạch điện công suất.

Nguyên lý cơ bản:

Tín hiệu điều khiển → Gate → MOSFET ON/OFF → điều khiển dòng Drain-Source

Khi MOSFET ở trạng thái ON, điện trở giữa Drain và Source thấp, cho phép dòng điện chạy qua tải.

Khi MOSFET ở trạng thái OFF, MOSFET ngăn dòng điện và có thể chịu điện áp Drain-Source lên tới mức định mức của linh kiện.

Nhờ khả năng đóng/cắt nhanh, CS20N65F phù hợp với các mạch nguồn hoạt động ở tần số cao.

---

3. Chuyển đổi năng lượng trong nguồn xung

CS20N65F có thể đóng vai trò công tắc công suất trong các bộ Switch Mode Power Supply – SMPS.

Ví dụ trong một nguồn Flyback:

Nguồn AC → Chỉnh lưu → CS20N65F → Biến áp Flyback → Chỉnh lưu thứ cấp → DC Output

MOSFET liên tục đóng và ngắt với tần số cao để kiểm soát năng lượng truyền qua biến áp.

Nhờ vậy có thể tạo ra các nguồn DC như:

• 5V.
• 9V.
• 12V.
• 15V.
• 24V.

Điện áp đầu ra cụ thể phụ thuộc vào thiết kế của toàn bộ bộ nguồn.

Datasheet của CS20N65F xác định power switch circuit of adaptor and charger là ứng dụng chính.

---

4. Điện áp Drain-Source 650V

Một trong những thông số quan trọng nhất của CS20N65F là:

VDSS = 650V

Đây là điện áp tối đa giữa Drain và Source mà MOSFET có thể chịu trong điều kiện định mức.

Mức 650V giúp CS20N65F phù hợp với nhiều mạch nguồn sử dụng điện áp DC cao sau khi chỉnh lưu điện lưới.

Ví dụ, nguồn điện 220VAC sau chỉnh lưu cầu có điện áp đỉnh khoảng:

220 × √2 ≈ 311VDC

MOSFET 650V cung cấp mức điện áp định mức cao hơn đáng kể so với điện áp DC này.

Tuy nhiên, trong nguồn xung thực tế có thể xuất hiện các điện áp spike do điện cảm rò của biến áp và dây dẫn. Vì vậy cần thiết kế mạch snubber hoặc clamp phù hợp để tránh điện áp Drain vượt quá giới hạn.

---

5. Dòng Drain 20A

CS20N65F có dòng Drain liên tục:

ID = 20A tại TC = 25°C

Theo datasheet, khi nhiệt độ case tăng lên 100°C, dòng liên tục được công bố giảm còn khoảng 12,5A.

Điều này cho thấy thông số 20A không nên hiểu là MOSFET luôn có thể chạy 20A trong mọi điều kiện.

Khả năng chịu dòng thực tế phụ thuộc vào:

• Nhiệt độ môi trường.
• Nhiệt độ case.
• Khả năng tản nhiệt.
• Điện trở RDS(on).
• Tần số chuyển mạch.
• Duty cycle.
• Điều kiện PCB.
• Kiểu tải.

Vì vậy khi thiết kế mạch công suất, cần kết hợp thông số dòng điện với nhiệt độ và công suất tổn hao.

---

6. Điện trở RDS(on) thấp

RDS(on) là điện trở giữa Drain và Source khi MOSFET ở trạng thái ON.

CS20N65F có:

RDS(on) typ ≈ 0,42Ω

và giới hạn tối đa khoảng:

RDS(on) ≤ 0,50Ω

theo datasheet phiên bản A9R-G.

Điện trở RDS(on) càng thấp thì tổn hao dẫn điện càng nhỏ.

Công suất tổn hao dẫn điện có thể hình dung theo công thức:

P ≈ I² × RDS(on)

Ví dụ khi dòng tăng, tổn hao do điện trở tăng rất nhanh theo bình phương dòng điện.

Do đó, khi CS20N65F làm việc ở dòng lớn, vấn đề tản nhiệt cần được đặc biệt quan tâm.

---

7. Khả năng đóng cắt nhanh

CS20N65F được thiết kế với đặc tính:

Fast Switching

Điều này giúp linh kiện phù hợp với các bộ nguồn chuyển mạch hoạt động ở tần số cao.

MOSFET đóng/cắt nhanh có thể giúp:

• Giảm thời gian chuyển mạch.
• Giảm tổn hao switching.
• Tăng hiệu suất nguồn.
• Hỗ trợ thiết kế nguồn nhỏ gọn.
• Giảm kích thước biến áp và linh kiện từ tính.

Tuy nhiên, tốc độ đóng cắt thực tế còn phụ thuộc vào:

• Driver Gate.
• Điện trở Gate.
• Điện dung ký sinh.
• PCB.
• Điện áp VGS.
• Tần số hoạt động.

---

8. Điện tích Gate thấp

CS20N65F có Gate charge điển hình khoảng 58nC theo datasheet A9R-G.

Gate charge càng thấp thì driver cần cung cấp ít điện tích hơn trong mỗi chu kỳ chuyển mạch.

Điều này có lợi khi:

• Tăng tần số switching.
• Giảm tổn hao điều khiển Gate.
• Giảm yêu cầu đối với mạch driver.
• Tăng hiệu suất hệ thống.

Một số tài liệu/phiên bản CS20N65F khác có thể công bố giá trị Gate charge khác, vì vậy khi thay thế cần kiểm tra đúng revision/part number của linh kiện.

---

9. Khả năng chịu avalanche

CS20N65F được thiết kế với khả năng chịu single-pulse avalanche energy.

Đối với phiên bản CS20N65F A9R-G, datasheet công bố:

EAS = 1200mJ

theo điều kiện thử nghiệm quy định.

Khả năng avalanche giúp MOSFET có thêm khả năng chịu các tình huống điện áp tăng đột biến trong một số điều kiện nhất định.

Tuy nhiên, không nên sử dụng khả năng avalanche như một phương pháp bảo vệ mạch thường xuyên. Mạch công suất vẫn nên có thiết kế snubber/clamp phù hợp.

---

10. Thông số kỹ thuật CS20N65F

Thông số	Chi tiết
Tên sản phẩm	CS20N65F MOSFET
Loại	N-Channel Power MOSFET
Công nghệ	Silicon Enhanced VDMOSFET
Điện áp Drain-Source VDSS	650V
Dòng Drain liên tục ID	20A @ TC = 25°C
Dòng Drain tại TC = 100°C	12,5A
Dòng Drain xung IDM	80A
Điện áp Gate-Source VGSS	±30V
RDS(on) điển hình	0,42Ω
RDS(on) tối đa	0,50Ω
Gate Charge điển hình	58nC
Reverse Transfer Capacitance Crss	20pF typ.
Năng lượng Avalanche đơn xung EAS	1200mJ
Công suất tiêu tán PD	45W
Nhiệt độ mối nối	-55°C đến +150°C
Điện áp diode thuận VSD	1,5V max.
Dòng diode thân IS	20A
Package	TO-220F
Kiểu lắp	Through Hole
Đặc tính	Fast Switching
Ứng dụng chính	Adapter, Charger, Power Switching

Các thông số trên ưu tiên theo datasheet CS20N65F A9R-G của Wuxi China Resources HUAJING Microelectronics.

Lưu ý: trên thị trường có thể gặp các biến thể CS20N65F A9H/A9R với một số thông số như RDS(on), công suất tiêu tán hoặc Gate charge khác nhau. Vì vậy khi bán hàng nên đối chiếu đúng mã in trên linh kiện và datasheet của nhà sản xuất.

---

11. Ý nghĩa của package TO-220F

TO-220F là dạng vỏ transistor công suất phổ biến, được thiết kế để:

• Lắp xuyên lỗ trên PCB.
• Dễ dàng tản nhiệt.
• Dễ thay thế khi sửa chữa.
• Phù hợp với các mạch công suất.

So với TO-220 thông thường, TO-220F thường có phần tab được cách điện, giúp thuận tiện hơn trong một số thiết kế tản nhiệt và giảm yêu cầu cách điện cơ khí.

CS20N65F được nhà sản xuất xác định với package TO-220F và phù hợp tiêu chuẩn RoHS.

---

12. Sơ đồ chân CS20N65F

CS20N65F là MOSFET 3 chân:

1 – Gate (G)
2 – Drain (D)
3 – Source (S)

Trong đó:

• Gate: nhận tín hiệu điều khiển.
• Drain: cực công suất.
• Source: cực tham chiếu của Gate và đường dòng chính.

Khi thiết kế hoặc thay thế linh kiện, cần kiểm tra pinout của đúng phiên bản CS20N65F trước khi hàn vào PCB.

---

13. Ứng dụng của CS20N65F

Nguồn xung SMPS

Đây là một trong những ứng dụng quan trọng nhất của CS20N65F.

MOSFET có thể đóng vai trò công tắc chính trong:

• Flyback converter.
• Forward converter.
• Half-bridge.
• Một số cấu hình nguồn chuyển mạch khác.

Mục tiêu là điều khiển quá trình truyền năng lượng với tần số cao.

---

Adapter

Datasheet CS20N65F xác định adapter power switch circuits là ứng dụng trực tiếp. (Taoic)

Có thể sử dụng trong:

• Adapter AC-DC.
• Adapter máy tính.
• Adapter màn hình.
• Adapter thiết bị điện tử.
• Nguồn phụ trợ.

---

Bộ sạc

CS20N65F cũng phù hợp với các mạch công suất của:

• Bộ sạc pin.
• Bộ sạc thiết bị điện tử.
• Nguồn sạc công suất thấp và trung bình.
• Bộ nguồn tích hợp trong thiết bị.

Datasheet của nhà sản xuất xác định charger power switch circuit là nhóm ứng dụng chính.

---

Nguồn LED

MOSFET 650V dạng TO-220F có thể được sử dụng trong các bộ nguồn LED và mạch điều khiển nguồn chuyển mạch có yêu cầu điện áp cao.

Trong nhóm MOSFET cùng cấu hình 650V/20A, các ứng dụng phổ biến còn bao gồm LED power supplies và electronic ballast.

---

Bộ nguồn công nghiệp

CS20N65F có thể được sử dụng trong các mạch:

• Nguồn điều khiển.
• Bộ nguồn thiết bị tự động hóa.
• Bộ nguồn công nghiệp.
• Nguồn DC công suất thấp/trung bình.
• Thiết bị điện tử công suất.

---

UPS và bộ biến đổi điện

MOSFET 650V có thể được sử dụng trong các mạch chuyển đổi năng lượng như:

• UPS.
• Inverter.
• PFC.
• Bộ biến đổi DC-DC.

Tuy nhiên, việc lựa chọn CS20N65F cho từng ứng dụng cần dựa trên điện áp bus, dòng tải, tần số switching và yêu cầu nhiệt của thiết kế. Một số datasheet của dòng CS20N65F cũng liệt kê SMPS, UPS và PFC trong nhóm ứng dụng.

---

14. Ưu điểm của CS20N65F MOSFET

Điện áp chịu đựng cao 650V

Mức VDSS 650V phù hợp với nhiều mạch nguồn điện áp cao và nguồn AC-DC sau chỉnh lưu.

Dòng tải lớn

Dòng Drain liên tục lên tới 20A tại TC = 25°C theo điều kiện datasheet.

Đóng cắt nhanh

Đặc tính Fast Switching giúp CS20N65F phù hợp với nguồn xung và mạch chuyển đổi tần số cao.

RDS(on) thấp

Giá trị RDS(on) tối đa khoảng 0,5Ω giúp hạn chế tổn hao dẫn điện so với MOSFET có điện trở ON cao hơn.

Gate charge thấp

Gate charge khoảng 58nC typ. hỗ trợ giảm tổn hao điều khiển khi chuyển mạch.

Dạng TO-220F dễ lắp đặt

Package TO-220F phổ biến, thuận tiện cho việc lắp PCB và kết hợp với bộ tản nhiệt.

---

15. CS20N65F có thể thay thế MOSFET nào?

Trên thị trường, CS20N65F đôi khi được quảng cáo là lựa chọn thay thế cho một số MOSFET 650V khác như FQPF20N65, FQPF20N65C hoặc CM20N65F

Tuy nhiên, không nên xem đây là tương đương tuyệt đối.

Khi thay MOSFET cần kiểm tra ít nhất:

• VDSS.
• ID.
• RDS(on).
• VGS.
• Gate charge.
• Ciss/Crss/Coss.
• Switching time.
• Avalanche rating.
• Pinout.
• Package.
• Điều kiện tản nhiệt.

Một MOSFET có cùng thông số 650V – 20A chưa chắc đã hoạt động giống nhau trong cùng một mạch.

---

16. Lưu ý khi sử dụng CS20N65F

Không cấp quá ±30V vào Gate

Điện áp Gate-Source tối đa được công bố là:

VGSS = ±30V.

Nên sử dụng driver Gate phù hợp và tránh điện áp quá mức.

Cần chú ý tản nhiệt

Dòng 20A được xác định tại điều kiện nhiệt cụ thể. Khi nhiệt độ tăng, khả năng chịu dòng giảm.

Do đó, khi sử dụng ở dòng cao cần:

• Heatsink phù hợp.
• PCB có đường đồng đủ lớn.
• Giảm điện trở nhiệt.
• Đảm bảo thông gió.

Cần bảo vệ điện áp Drain

Trong nguồn xung, điện áp Drain có thể xuất hiện spike vượt xa điện áp bus DC.

Nên xem xét:

• RCD Snubber.
• RC Snubber.
• TVS.
• Active Clamp.

tùy theo topology và thiết kế nguồn.

Không dùng 20A làm dòng hoạt động mặc định

20A là thông số định mức, không phải dòng khuyến nghị cho mọi thiết kế.

Dòng làm việc thực tế cần được tính dựa trên:

I² × RDS(on) + tổn hao switching + điều kiện nhiệt.

---

17. Câu hỏi thường gặp về CS20N65F

CS20N65F là MOSFET gì?

CS20N65F là MOSFET công suất kênh N (N-Channel), điện áp Drain-Source tối đa 650V, dòng Drain liên tục 20A và package TO-220F.

CS20N65F chịu được bao nhiêu Volt?

Điện áp Drain-Source định mức là 650V.

CS20N65F chịu được bao nhiêu Ampe?

Dòng Drain liên tục được công bố là 20A tại TC = 25°C; tại TC = 100°C, datasheet công bố khoảng 12,5A.

CS20N65F dùng để làm gì?

Sản phẩm chủ yếu được dùng trong mạch nguồn chuyển mạch, adapter, bộ sạc và các mạch công suất.

CS20N65F có phải MOSFET kênh N không?

Có. Đây là N-Channel Power MOSFET.

CS20N65F có dùng cho nguồn 220V được không?

Có thể được sử dụng trong các thiết kế nguồn AC-DC sử dụng điện lưới 220V, nhưng phải xét toàn bộ mạch, điện áp bus sau chỉnh lưu, điện áp spike và thiết kế bảo vệ. Không nên hiểu rằng có thể cấp trực tiếp 220VAC vào hai chân Drain-Source của MOSFET.

CS20N65F có cần tản nhiệt không?

Nếu làm việc ở công suất hoặc dòng cao, cần tính toán tản nhiệt. Công suất tổn hao thực tế phụ thuộc vào RDS(on), dòng điện, tần số chuyển mạch và điều kiện nhiệt.

---
