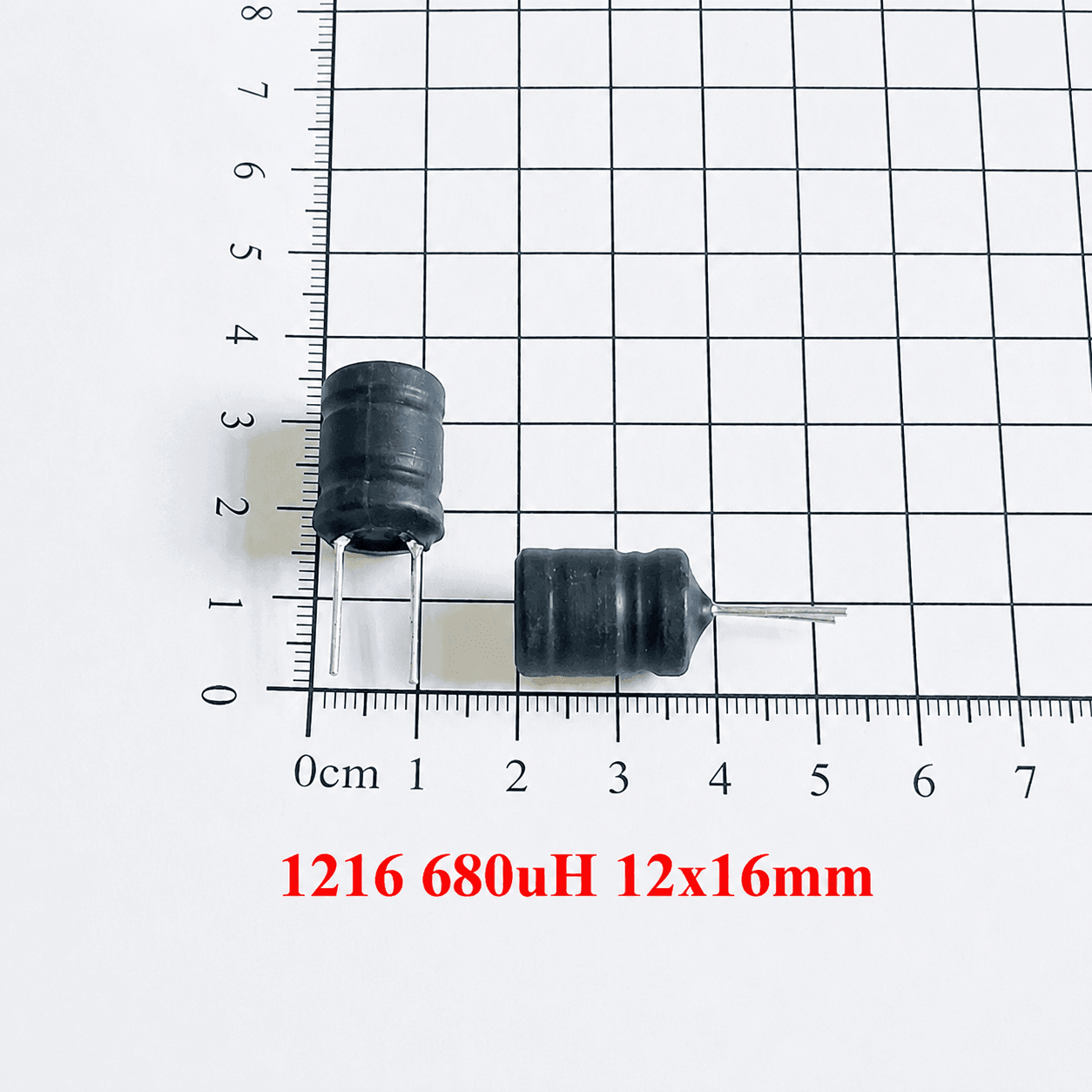

Cuộn cảm cắm CL09460 1216 680uH 12x16mm

Cuộn cảm cắm CL09460 1216 680uH 12x16mm là linh kiện cuộn cảm dạng chân cắm (Through-Hole), có giá trị điện cảm 680µH, tương đương 0,68mH, với kích thước thân khoảng 12x16mm. Sản phẩm phù hợp sử dụng trong các mạch lọc nguồn, lọc nhiễu, mạch LC, mạch nguồn và nhiều thiết bị điện tử khác.

Với thiết kế 2 chân cắm, linh kiện dễ dàng lắp đặt và hàn trực tiếp trên PCB, phù hợp cho cả chế tạo mạch mới, sửa chữa và thay thế linh kiện.

Thông số kỹ thuật

Thông số	Giá trị
Mã sản phẩm	CL09460
Mã kích thước	1216
Giá trị điện cảm	680µH (0,68mH)
Loại linh kiện	Cuộn cảm cắm
Kiểu lắp	Through-Hole (THT)
Kích thước thân	12x16mm
Số chân	2 chân
Cực tính	Không phân cực
Dạng lõi	Lõi từ
Ứng dụng	Lọc nguồn, lọc nhiễu, mạch LC, mạch nguồn

Lưu ý: Các thông số như dòng điện định mức, dòng bão hòa (Saturation Current), điện trở DC (DCR), hệ số Q và tần số cộng hưởng riêng (SRF) phụ thuộc vào nhà sản xuất và phiên bản cụ thể. Nếu sử dụng trong mạch công suất, nên kiểm tra datasheet thực tế của sản phẩm.

Chức năng của cuộn cảm 680uH

Cuộn cảm 680µH có khả năng chống lại sự thay đổi của dòng điện và tạo ra trở kháng đối với tín hiệu xoay chiều. Nhờ đó, linh kiện có thể được sử dụng để:

• Lọc nhiễu trên đường cấp nguồn.
• Giảm các thành phần nhiễu cao tần.
• Kết hợp với tụ điện tạo thành mạch lọc LC.
• Hạn chế sự biến thiên của dòng điện.
• Tích trữ năng lượng trong một số mạch nguồn.
• Lọc tín hiệu trong các mạch điện tử phù hợp.

Ưu điểm của CL09460 1216 680uH

Điện cảm 680µH

Giá trị 680µH tương đương 0,68mH, phù hợp với những ứng dụng cần mức điện cảm tương đối lớn để lọc và làm ổn định dòng điện.

Kích thước 12x16mm

Thân cuộn cảm có kích thước khoảng 12x16mm, giúp linh kiện có khả năng tích hợp tốt trong các bo mạch sử dụng linh kiện xuyên lỗ.

Dạng chân cắm dễ lắp đặt

Hai chân kim loại giúp sản phẩm dễ dàng cắm qua PCB và hàn cố định. Đây là lựa chọn thuận tiện cho các mạch DIY, mạch thử nghiệm và sửa chữa thiết bị.

Không phân cực

Cuộn cảm không có cực dương và cực âm cố định nên có thể lắp theo cả hai chiều trên PCB.

Ứng dụng của cuộn cảm CL09460 680uH

Cuộn cảm cắm 680uH 12x16mm có thể được sử dụng trong:

• Mạch lọc nguồn DC.
• Mạch lọc LC.
• Mạch chống nhiễu EMI.
• Mạch nguồn chuyển mạch.
• Bộ lọc tín hiệu.
• Mạch điều khiển điện tử.
• Thiết bị điện tử dân dụng.
• Thiết bị điện tử công nghiệp.
• Các dự án DIY và mạch thử nghiệm.
• Sửa chữa, thay thế cuộn cảm trên bo mạch.

Cách sử dụng

Trong mạch lọc nguồn cơ bản, cuộn cảm thường được mắc nối tiếp với đường cấp nguồn và kết hợp với tụ điện để tạo thành bộ lọc:

Nguồn DC → Cuộn cảm 680µH → Tụ điện → Tải

Cuộn cảm giúp hạn chế sự thay đổi nhanh của dòng điện và hỗ trợ giảm nhiễu trên đường nguồn. Hiệu quả lọc thực tế phụ thuộc vào tần số nhiễu, giá trị tụ điện cũng như các thông số của cuộn cảm.

Lưu ý khi sử dụng

• Kiểm tra đúng giá trị 680µH trước khi lắp đặt.
• Cuộn cảm không phân cực nên có thể lắp theo cả hai chiều.
• Kiểm tra kích thước và khoảng cách chân trước khi bố trí PCB.
• Không để dòng điện vượt quá khả năng chịu dòng của linh kiện.
• Với mạch công suất, cần quan tâm đến dòng bão hòa và DCR.
• Với mạch tần số cao, nên kiểm tra thêm Q và SRF.
• Đảm bảo các chân được hàn chắc chắn để tránh tiếp xúc kém và phát nhiệt.

Câu hỏi thường gặp

Cuộn cảm CL09460 có giá trị bao nhiêu?

CL09460 1216 có giá trị điện cảm 680µH, tương đương 0,68mH.

Cuộn cảm 680uH có phân cực không?

Không. Cuộn cảm là linh kiện không phân cực, có thể lắp theo cả hai chiều.

CL09460 680uH dùng để làm gì?

Linh kiện có thể được sử dụng trong mạch lọc nguồn, lọc nhiễu, mạch LC, mạch nguồn và một số mạch lọc tín hiệu.

Cuộn cảm 680uH có dùng cho mạch DC-DC được không?

Có thể sử dụng nếu các thông số của cuộn cảm đáp ứng yêu cầu của mạch. Đặc biệt cần kiểm tra dòng định mức, dòng bão hòa, DCR và tần số hoạt động trước khi sử dụng.
