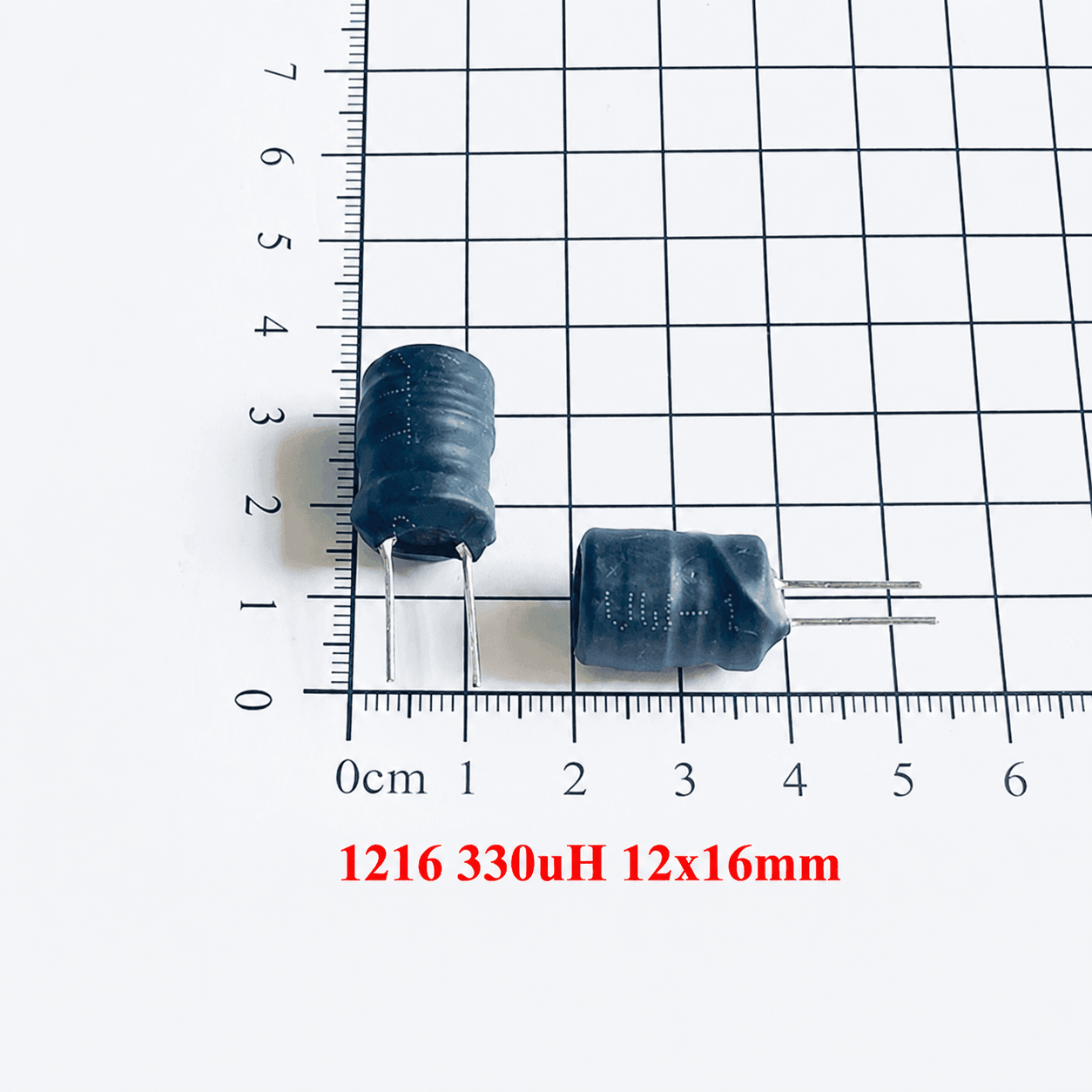

Cuộn cảm cắm CL09457 1216 330uH 12x16mm

Cuộn cảm cắm CL09457 1216 330uH 12x16mm là linh kiện cuộn cảm dạng chân cắm (Through-Hole), có giá trị điện cảm 330µH, tương đương 0,33mH, với kích thước thân khoảng 12x16mm. Sản phẩm được sử dụng trong các mạch lọc nguồn, lọc nhiễu, mạch LC, mạch nguồn và nhiều thiết bị điện tử khác.

Thiết kế 2 chân cắm giúp cuộn cảm dễ dàng lắp đặt, hàn trực tiếp lên PCB và thuận tiện khi sửa chữa hoặc thay thế linh kiện.

Thông số kỹ thuật

Thông số	Giá trị
Mã sản phẩm	CL09457
Mã kích thước	1216
Giá trị điện cảm	330µH (0,33mH)
Loại linh kiện	Cuộn cảm cắm
Kiểu lắp	Through-Hole (THT)
Kích thước thân	12x16mm
Số chân	2 chân
Cực tính	Không phân cực
Dạng lõi	Lõi từ
Ứng dụng	Lọc nguồn, lọc nhiễu, mạch LC, mạch nguồn

Lưu ý: Dòng điện định mức, dòng bão hòa (Saturation Current), điện trở DC (DCR), hệ số Q và tần số cộng hưởng riêng (SRF) có thể thay đổi tùy nhà sản xuất hoặc phiên bản cụ thể. Khi sử dụng trong mạch công suất, cần kiểm tra thông số thực tế của linh kiện.

Chức năng của cuộn cảm 330uH

Cuộn cảm 330µH có khả năng hạn chế sự thay đổi của dòng điện và tạo trở kháng đối với tín hiệu xoay chiều. Nhờ đặc tính này, linh kiện có thể được sử dụng để:

• Lọc nhiễu trên đường cấp nguồn.
• Giảm các thành phần nhiễu cao tần.
• Kết hợp với tụ điện tạo thành mạch lọc LC.
• Hạn chế biến thiên dòng điện.
• Tích trữ năng lượng trong một số mạch nguồn.
• Lọc tín hiệu trong các mạch điện tử phù hợp.

Ưu điểm của CL09457 1216 330uH

Giá trị điện cảm 330µH

Giá trị 330µH, tương đương 0,33mH, phù hợp với nhiều ứng dụng lọc nguồn và lọc nhiễu cần mức điện cảm trung bình.

Kích thước 12x16mm

Thân linh kiện có kích thước khoảng 12x16mm, phù hợp với các bo mạch sử dụng linh kiện xuyên lỗ và những thiết kế không yêu cầu linh kiện quá nhỏ.

Dạng chân cắm dễ lắp đặt

Hai chân kim loại giúp cuộn cảm có thể cắm xuyên qua PCB và hàn cố định. Đây là dạng linh kiện thuận tiện cho việc lắp ráp thủ công, sửa chữa và làm mạch thử nghiệm.

Không phân cực

Cuộn cảm không có cực dương và cực âm cố định nên có thể lắp theo cả hai chiều trên PCB.

Ứng dụng của cuộn cảm CL09457 330uH

Cuộn cảm cắm 330uH 12x16mm có thể được sử dụng trong:

• Mạch lọc nguồn DC.
• Mạch lọc LC.
• Mạch chống nhiễu EMI.
• Mạch nguồn chuyển mạch.
• Bộ lọc tín hiệu.
• Mạch điều khiển điện tử.
• Thiết bị điện tử dân dụng.
• Thiết bị điện tử công nghiệp.
• Các mạch DIY và mạch thử nghiệm.
• Sửa chữa, thay thế cuộn cảm trên bo mạch.

Cách sử dụng

Trong mạch lọc nguồn cơ bản, cuộn cảm thường được mắc nối tiếp với đường cấp nguồn và kết hợp với tụ điện để tạo thành bộ lọc:

Nguồn DC → Cuộn cảm 330µH → Tụ điện → Tải

Cuộn cảm giúp hạn chế những thay đổi nhanh của dòng điện và hỗ trợ giảm nhiễu trên đường nguồn. Hiệu quả lọc thực tế phụ thuộc vào tần số nhiễu, giá trị tụ điện và các đặc tính của cuộn cảm.

Lưu ý khi sử dụng

• Kiểm tra đúng giá trị 330µH trước khi lắp đặt.
• Cuộn cảm không phân cực nên có thể lắp theo cả hai chiều.
• Kiểm tra kích thước và khoảng cách chân trước khi bố trí PCB.
• Không để dòng điện vượt quá khả năng chịu dòng của linh kiện.
• Với mạch công suất, cần chú ý đến dòng bão hòa và DCR.
• Với mạch tần số cao, nên kiểm tra thêm Q và SRF.
• Đảm bảo chân linh kiện được hàn chắc chắn để tránh tiếp xúc kém và phát nhiệt.

Câu hỏi thường gặp

Cuộn cảm CL09457 có giá trị bao nhiêu?

CL09457 1216 có giá trị điện cảm 330µH, tương đương 0,33mH.

Cuộn cảm 330uH có phân cực không?

Không. Cuộn cảm là linh kiện không phân cực, có thể lắp theo cả hai chiều.

CL09457 330uH dùng để làm gì?

Sản phẩm có thể được sử dụng trong mạch lọc nguồn, lọc nhiễu, mạch LC, mạch nguồn và một số mạch lọc tín hiệu.

Cuộn cảm 330uH có dùng cho mạch DC-DC không?

Có thể sử dụng nếu các thông số của cuộn cảm phù hợp với mạch. Cần kiểm tra dòng định mức, dòng bão hòa, DCR và tần số hoạt động trước khi sử dụng.
