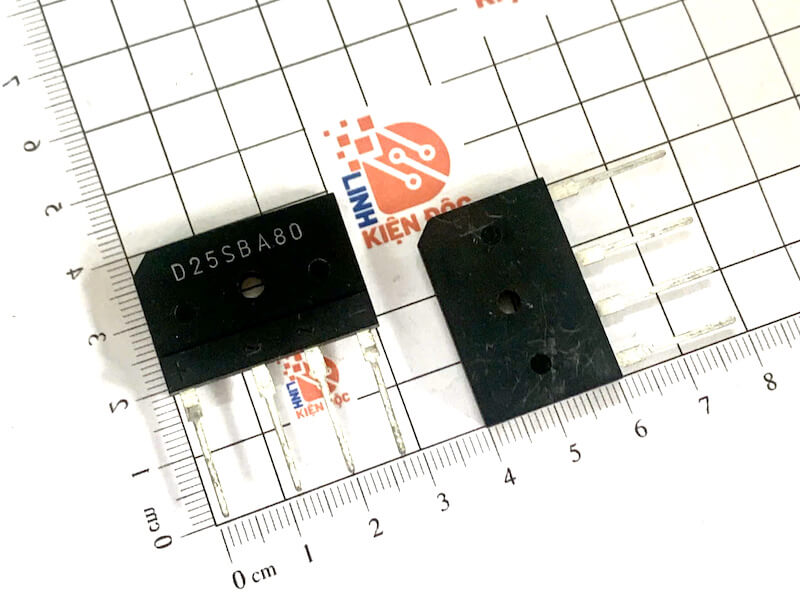

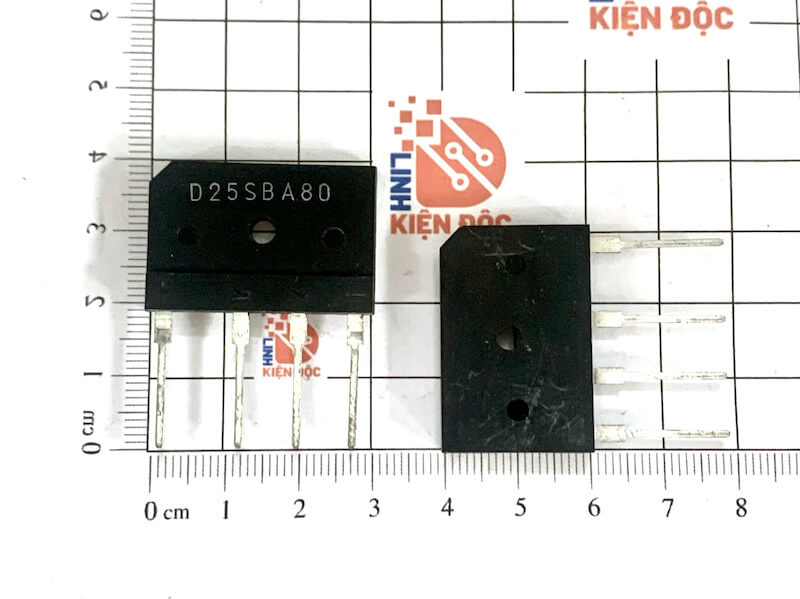

D25SBA80 25A 800V Diode cầu chỉnh lưu
9,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
GIỚI THIỆU CHUNG D25SBA80 DIODE CẦU CHỈNH LƯU 25A 800V
D25SBA80 là diode cầu chỉnh lưu công suất, được sử dụng để chuyển đổi điện áp xoay chiều AC thành điện áp một chiều DC. Linh kiện có dòng chỉnh lưu danh định lên đến 25A và điện áp ngược cực đại 800V, phù hợp với nhiều thiết bị điện tử công suất và nguồn điện công nghiệp.
1. Đặc điểm
- Dòng điện chỉnh lưu lớn, tối đa khoảng 25A.
- Điện áp ngược cực đại 800V.
- Cấu tạo gồm 4 diode mắc theo mạch cầu Graetz.
- Có khả năng chịu dòng điện xung lớn trong thời gian ngắn.
- Thiết kế dạng diode cầu công suất, thuận tiện cho việc lắp đặt.
- Vỏ nhựa cách điện, có khả năng chịu nhiệt và chống cháy.
- Phù hợp với các mạch chỉnh lưu nguồn công suất cao.
- Có thể kết hợp với tụ điện để tạo nguồn DC tương đối phẳng sau chỉnh lưu.
2. Thông số kỹ thuật
3. Kích thước
4. Chân linh kiện
D25SBA80 thường sử dụng dạng vỏ diode cầu công suất với 4 chân kết nối.
Chức năng các chân:
~: Chân AC thứ nhất.~: Chân AC thứ hai.+: Cực dương DC.-: Cực âm DC.
Kích thước thực tế của linh kiện có thể thay đổi theo nhà sản xuất và phiên bản vỏ. Vì vậy, khi thiết kế mạch PCB hoặc thay thế linh kiện, cần kiểm tra khoảng cách chân, kích thước thân và vị trí chân theo datasheet của linh kiện thực tế.
5. Ứng dụng
D25SBA80 được sử dụng phổ biến trong:
- Mạch nguồn AC-DC công suất lớn.
- Bộ nguồn công nghiệp.
- Bộ sạc ắc quy.
- Bộ nguồn UPS.
- Máy hàn điện tử.
- Biến tần.
- Bộ điều khiển động cơ.
- Nguồn DC cho động cơ.
- Thiết bị gia nhiệt.
- Thiết bị điện tử công suất.
- Các mạch chỉnh lưu điện áp AC thành DC.
6. Lưu ý khi sử dụng
Dòng định mức 25A không đồng nghĩa với việc linh kiện luôn có thể hoạt động liên tục ở 25A trong mọi điều kiện. Khi làm việc với dòng lớn cần đặc biệt chú ý đến vấn đề tản nhiệt.
Nên:
- Sử dụng tản nhiệt phù hợp khi dòng tải lớn.
- Đảm bảo tiếp xúc nhiệt tốt giữa diode và bộ tản nhiệt.
- Sử dụng dây dẫn và đường mạch PCB có tiết diện phù hợp.
- Không để điện áp ngược vượt quá 800V.
- Kiểm tra chính xác vị trí các chân
~,+,-trước khi đấu nối. - Khi thay thế cần kiểm tra cả thông số điện và kích thước cơ khí.
