Đầu nối IDE16 đực cong 2.54mm DC3-16P 16 chân Cong

Giới thiệu

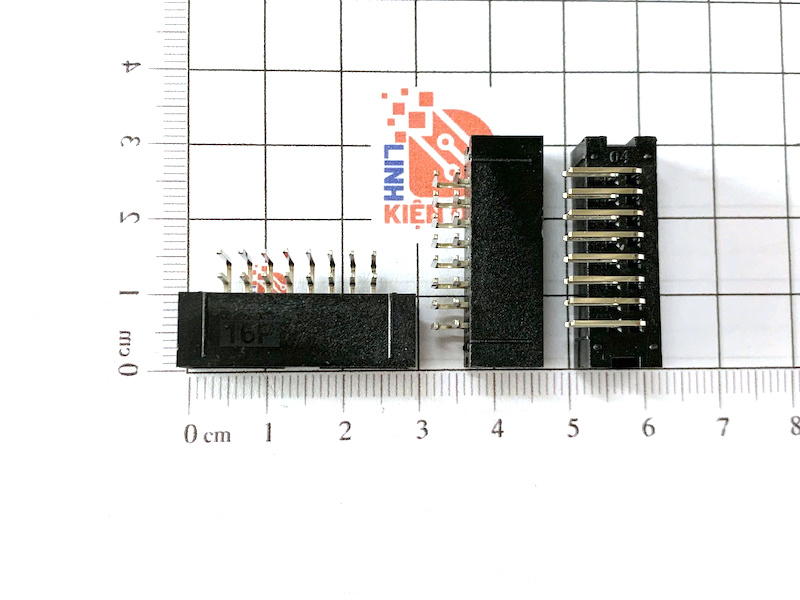

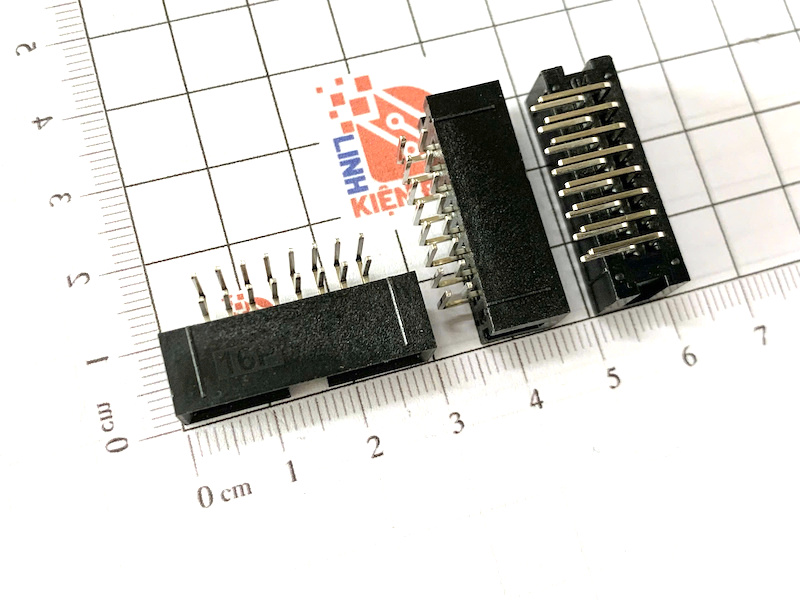

Đầu nối IDE16 đực cong 2.54mm DC3-16P 16 chân cong là đầu nối Box Header (IDC Header) gồm 16 chân (2×8), được thiết kế với chân cong 90° để hàn xuyên lỗ lên bo mạch PCB. Sản phẩm tương thích với đầu nối IDC cái 16 chân và cáp dẹt (Ribbon Cable) chuẩn 2.54mm, được sử dụng phổ biến trong các mạch điện tử, thiết bị điều khiển, hệ thống nhúng và tự động hóa công nghiệp. Thiết kế chân cong giúp đầu nối nằm song song với bề mặt PCB, tối ưu không gian lắp đặt và thuận tiện cho việc đi dây.

Đặc điểm nổi bật

• Chuẩn đầu nối Box Header đực 16 chân (2×8).
• Khoảng cách chân tiêu chuẩn 2.54mm (0.1 inch).
• Thiết kế chân cong 90° (Right Angle), tiết kiệm không gian lắp đặt.
• Tương thích với đầu nối IDC cái và cáp dẹt 16 lõi chuẩn 2.54mm.
• Có gờ định hướng giúp chống cắm ngược và đảm bảo kết nối chính xác.
• Chân tiếp xúc bằng hợp kim đồng mạ thiếc, dẫn điện tốt và chống oxy hóa.
• Vỏ nhựa kỹ thuật chịu nhiệt, phù hợp với công nghệ hàn xuyên lỗ (THT).
• Kết nối chắc chắn, truyền tín hiệu ổn định và có độ bền cơ học cao.

Thông số kỹ thuật

• Model: DC3-16P
• Loại đầu nối: IDE Box Header đực
• Số chân: 16 chân (2×8)
• Khoảng cách chân (Pitch): 2.54mm
• Kiểu chân: Chân cong 90° (Right Angle)
• Kiểu lắp: Hàn xuyên lỗ PCB (Through Hole – THT)
• Kiểu kết nối: IDC Box Header
• Vật liệu vỏ: Nhựa PBT/PA chịu nhiệt
• Vật liệu chân: Hợp kim đồng mạ thiếc
• Màu sắc: Đen
• Nhiệt độ làm việc: -40°C đến +105°C

Cấu tạo

• Vỏ nhựa Box Header: Được làm từ nhựa kỹ thuật chịu nhiệt, có rãnh khóa định hướng giúp kết nối đúng chiều và bảo vệ các chân tiếp xúc.
• Chân tiếp xúc: Gồm 16 chân kim loại bố trí theo dạng 2 hàng × 8 chân với khoảng cách 2.54mm, đảm bảo truyền tín hiệu ổn định.
• Chân hàn PCB: Thiết kế chân cong 90° để hàn xuyên lỗ lên bo mạch, giúp đầu nối hướng ngang so với PCB, thuận tiện cho việc bố trí cáp trong không gian hẹp.

Ứng dụng

• Kết nối cáp dẹt IDC 16 chân với bo mạch điện tử.
• Kết nối giữa các bo mạch điều khiển, module mở rộng và thiết bị ngoại vi.
• Sử dụng trong các mạch giao tiếp, mạch lập trình ISP, JTAG và Debug.
• Ứng dụng trong PLC, CNC, thiết bị đo lường và hệ thống tự động hóa công nghiệp.
• Phù hợp với các bo mạch vi điều khiển như Arduino, STM32, AVR, PIC, FPGA và các hệ thống nhúng.
• Thích hợp cho nghiên cứu, chế tạo, sửa chữa và sản xuất thiết bị điện tử.
