Đầu nối IDE6 đực cong 2.54mm DC3-6P chân cong

 Giới thiệu chung

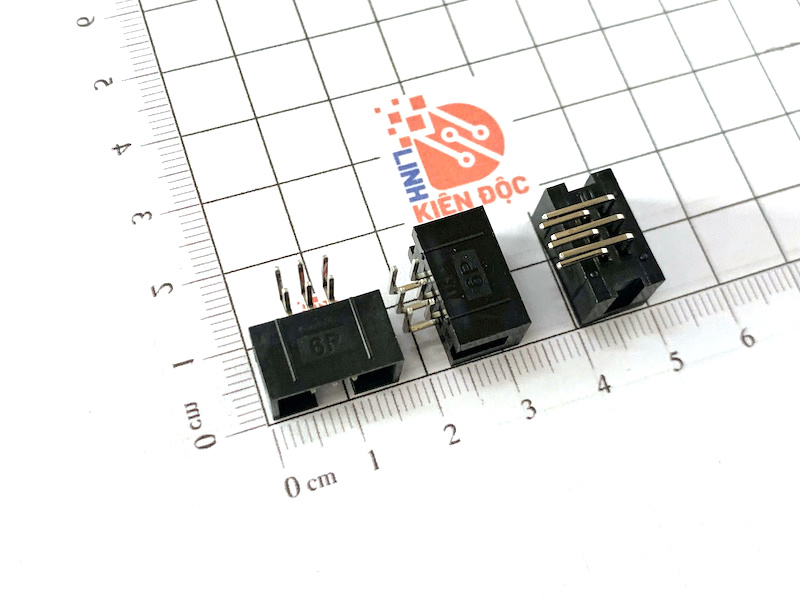

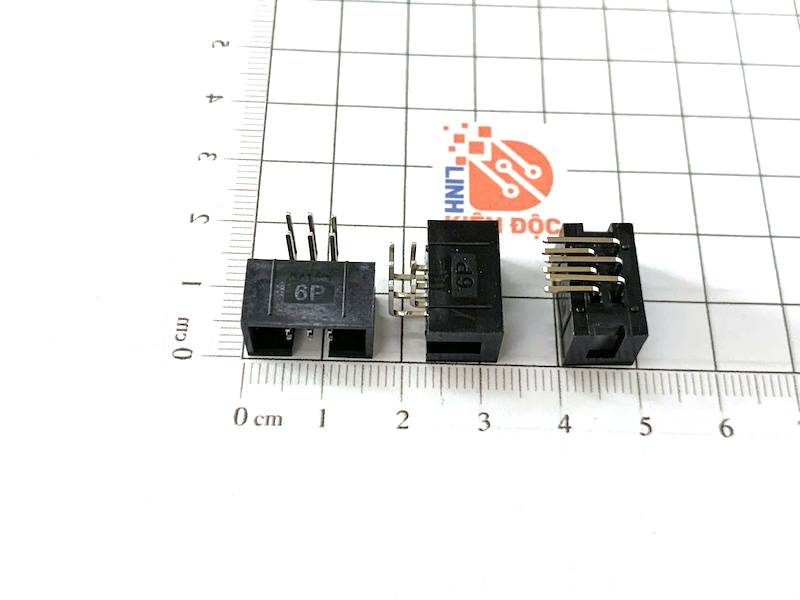

Đầu nối IDE6 đực cong 2.54 mm (DC3-6P chân cong) là linh kiện kết nối điện tử thuộc loại pin header đực, gồm 6 chân được bố trí thành 1 hàng với bước chân tiêu chuẩn 2,54 mm. Đầu nối được thiết kế theo kiểu chân cong 90° (Right Angle) và lắp trên bo mạch bằng phương pháp hàn xuyên lỗ (Through-Hole). Thiết kế này giúp kết nối dây dẫn hoặc đầu nối cái theo phương ngang, tiết kiệm không gian và thuận tiện khi bố trí linh kiện trên PCB.

 Cấu tạo

Đầu nối gồm ba bộ phận chính:

• Chân tiếp xúc: Làm bằng đồng hoặc đồng thau, mạ thiếc hoặc mạ vàng để tăng khả năng dẫn điện và chống oxy hóa.
• Đế nhựa cách điện: Làm từ nhựa kỹ thuật chịu nhiệt, có tác dụng cố định các chân và cách điện.
• Chân cong 90°: Giúp kết nối theo phương ngang, giảm chiều cao lắp đặt và thuận tiện cho việc đi dây.

 Thông số kỹ thuật

• Loại đầu nối: Pin Header đực.
• Số chân: 6 chân (1×6).
• Bước chân: 2,54 mm.
• Kiểu chân: Cong 90°.
• Kiểu lắp: Hàn xuyên lỗ (THT).
• Dòng điện định mức: Khoảng 3 A.
• Điện áp định mức: Khoảng 250 V.
• Nhiệt độ làm việc: -40 °C đến +105 °C.

 Đặc điểm

• Thiết kế nhỏ gọn, dễ lắp đặt.
• Tương thích với chuẩn kết nối 2,54 mm.
• Tiếp xúc điện ổn định, độ bền cơ học cao.
• Dễ thay thế và bảo trì.
• Giá thành thấp, được sử dụng phổ biến trong các mạch điện tử.

 Ứng dụng

Đầu nối IDE6 đực cong 2.54 mm được sử dụng để kết nối giữa các bo mạch điện tử, dây Dupont và các module ngoại vi. Linh kiện thường xuất hiện trên các mạch Arduino, STM32, ESP32, Raspberry Pi, các hệ thống điều khiển công nghiệp, thiết bị IoT, robot, thiết bị đo lường và các mạch điện tử dân dụng. Với thiết kế chân cong, đầu nối đặc biệt phù hợp với các thiết bị có không gian lắp đặt hạn chế.

 Ưu điểm

• Kết nối chắc chắn và ổn định.
• Dễ lắp ráp, tháo rời và thay thế.
• Tiết kiệm không gian nhờ thiết kế chân cong.
• Chi phí thấp và dễ tìm mua trên thị trường.
