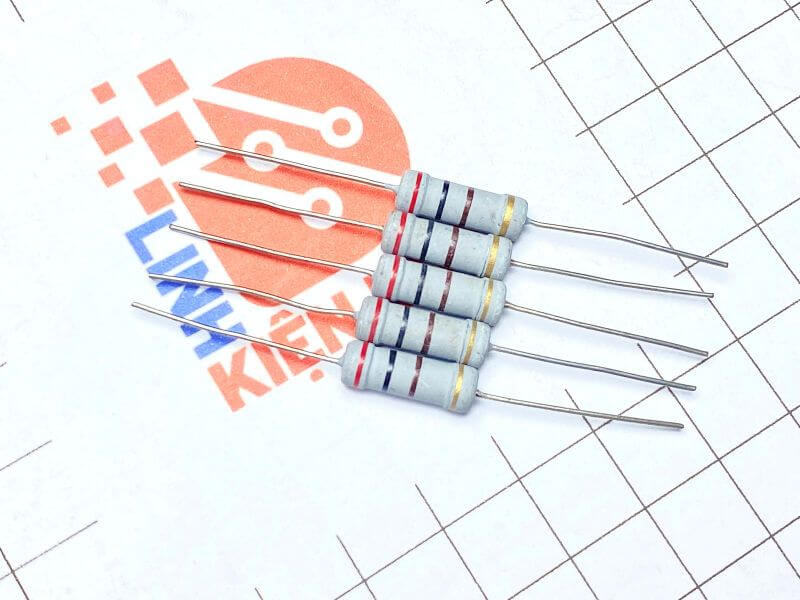

Điện trở vạch 3W 200R 5% 4 vòng màu

Giới thiệu chung:

Điện trở vạch 3W 200Ω 5% là loại điện trở công suất nhỏ, được sử dụng phổ biến trong các mạch điện để hạn dòng, phân áp, hoặc làm tải trong các thiết bị điện tử dân dụng và công nghiệp. Với giá trị điện trở 200Ω và công suất 3W, sản phẩm phù hợp cho nhiều loại mạch yêu cầu hạn chế nhiệt độ khi làm việc lâu dài.

Các vòng màu được đánh dấu theo chuẩn 4 vòng màu dễ nhận diện.

Cách xác định giá trị điện trở qua các vạch màu

• Cách xác định giá trị của điện trở 4 vạch màu:

– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng  chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.

– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3

– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .

– Vòng số 3 là bội số của cơ số 10.

– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).

– Có thể tính vòng số 3 là số con số không “0” thêm vào.

– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.

• Cách xác định giá trị của điện trở 5 vạch màu:

– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.

– Đối diện vòng cuối là vòng số 1.

– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.

– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).

– Có thể tính vòng số 4 là số con số không “0” thêm vào.

Đặc điểm nổi bật:

– Công suất đổi kháng 3W, chịu tải tốt cho mạch công suất nhỏ và vừa
– Giá trị điện trở 200Ω, sai số ±5%

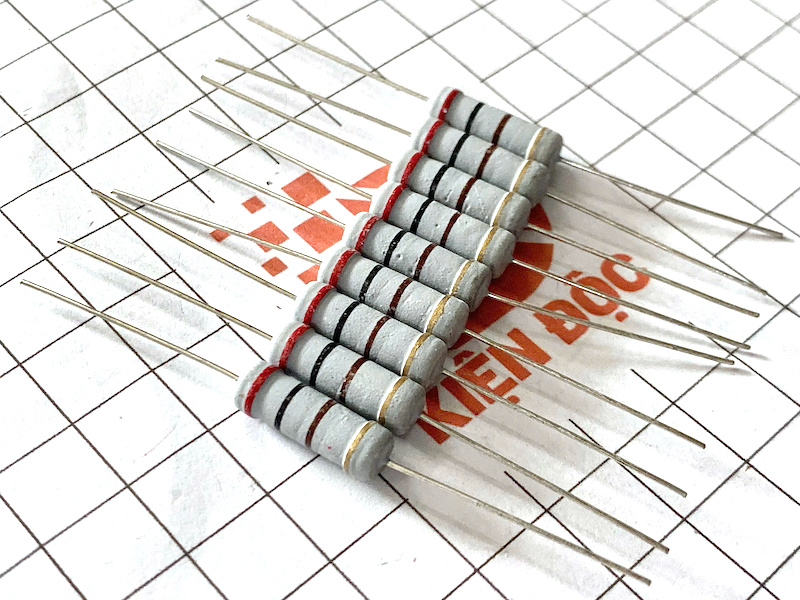

– Mã màu 4 vòng: Đỏ – Đen – Nâu – Vàng (hoặc Bạc cho sai số 5% tùy theo lô)
– Vỏ sơn chống ẩm, chỊu nhiệt tốt, độ bền cao
– Kích thước lớn dễ thao tác khi lắp ráp

Thông số kỹ thuật:

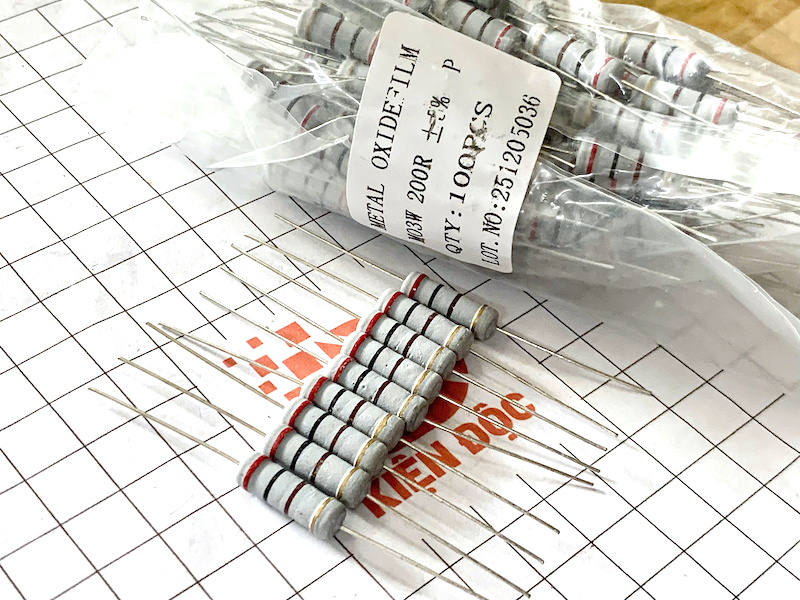

– Loại: Điện trở vạch (Carbon film hoặc Metal oxide)
– Công suất: 3W
– Giá trị điện trở: 200Ω
– Sai số: ±5%
– Mã màu: Đỏ – Đen – Nâu – Vàng (hoặc Bạc)
– Nhiệt độ hoạt động: -55°C đến +155°C
– Điện áp làm việc tối đa: ~350V

Ứng dụng:

– Hạn dòng trong mạch nguồn, LED
– Mạch phân áp, mạch điều khiển dòng
– Các thiết bị điện tử dân dụng và công nghiệp
– Sửa chữa, thay thế linh kiện điện trở công suất trong thiết bị
