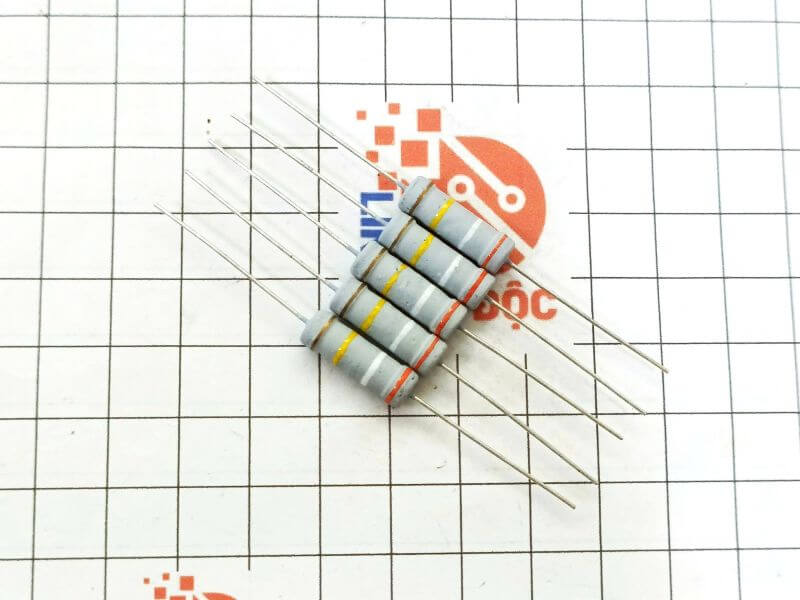

Điện trở vạch 3W 390K 5% 4 vòng màu

Giới thiệu chung

Cấu tạo

• Lõi gốm (ceramic):
  • Cách điện tốt, chịu nhiệt cao
  • Là khung để phủ lớp điện trở
• Lớp điện trở:
  • Làm từ carbon (điện trở than) hoặc màng kim loại
  • Quyết định giá trị 390K
  • Có thể cắt rãnh xoắn để chỉnh chính xác
• Lớp bảo vệ ngoài:
  • Phủ sơn cách điện
  • Chống ẩm, chống oxy hóa
  • Tăng độ bền và chịu nhiệt
• Vạch màu:
  • Sơn trên thân điện trở
  • Dùng để nhận biết giá trị và sai số
• Chân điện:
  • Làm từ kim loại dẫn điện tốt
  • Dùng để hàn vào mạch
  • Chịu được nhiệt khi hàn

Cách xác định giá trị điện trở qua các vạch màu

• Cách xác định giá trị của điện trở 4 vạch màu:

– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng  chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.

– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3

– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .

– Vòng số 3 là bội số của cơ số 10.

– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).

– Có thể tính vòng số 3 là số con số không “0” thêm vào.

– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.

• Cách xác định giá trị của điện trở 5 vạch màu:

– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.

– Đối diện vòng cuối là vòng số 1.

– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.

– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).

– Có thể tính vòng số 4 là số con số không “0” thêm vào.

Đặc điểm

• Giá trị điện trở 390KΩ tương đương 390.000 Ohm.
• Sai số ±5% phù hợp với nhiều ứng dụng điện tử thông dụng.
• Công suất 3W giúp chịu tải tốt và tản nhiệt hiệu quả.
• Thiết kế dạng chân cắm xuyên lỗ dễ lắp đặt và thay thế.
• Độ bền cao, hoạt động ổn định trong thời gian dài.
• Kích thước lớn hơn điện trở công suất thấp nên khả năng chịu nhiệt tốt hơn.
• Dễ nhận biết giá trị thông qua hệ thống vòng màu.

Cấu tạo

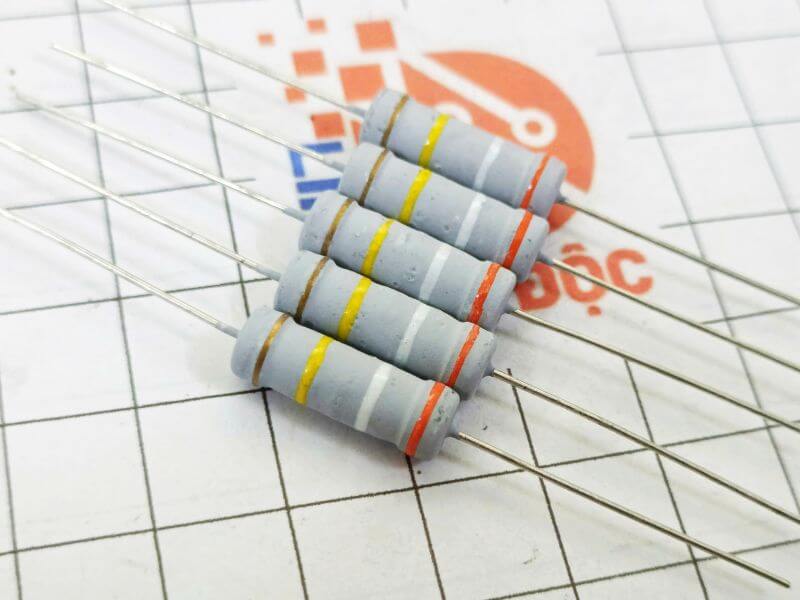

Điện trở vạch 3W 390K gồm phần lõi điện trở được làm từ vật liệu than hoặc metal film nhằm tạo ra giá trị điện trở ổn định. Bên ngoài được phủ lớp sơn cách điện giúp bảo vệ linh kiện khỏi độ ẩm và tác động môi trường.

Hai đầu điện trở là chân kim loại dùng để kết nối với mạch điện. Trên thân điện trở có 4 vòng màu dùng để xác định giá trị điện trở và sai số.

Mã màu của điện trở gồm:

• Cam
• Trắng
• Vàng
• Nhũ vàng

Thông số kỹ thuật

• Loại linh kiện: Điện trở công suất
• Giá trị điện trở: 390KΩ
• Sai số: ±5%
• Công suất: 3W
• Số vòng màu: 4 vòng
• Kiểu chân: Cắm xuyên lỗ
• Chất liệu: Than hoặc metal film
• Ứng dụng: Mạch nguồn, mạch điều khiển, thiết bị điện tử

Ứng dụng

Điện trở 3W 390K được sử dụng trong nhiều thiết bị và mạch điện tử khác nhau như:

• Hạn dòng điện trong mạch
• Chia điện áp
• Bảo vệ linh kiện điện tử
• Mạch nguồn công suất
• TV, màn hình LCD, ampli
• Thiết bị điện tử công nghiệp

Kết luận

Điện trở vạch 3W 390K 5% 4 vòng màu là linh kiện điện tử quan trọng với khả năng chịu công suất cao và hoạt động ổn định. Nhờ giá trị điện trở 390KΩ cùng sai số ±5%, sản phẩm phù hợp cho nhiều ứng dụng điện tử từ sửa chữa đến thiết kế mạch. Đây là linh kiện phổ biến, dễ sử dụng và có độ bền cao trong quá trình vận hành.
