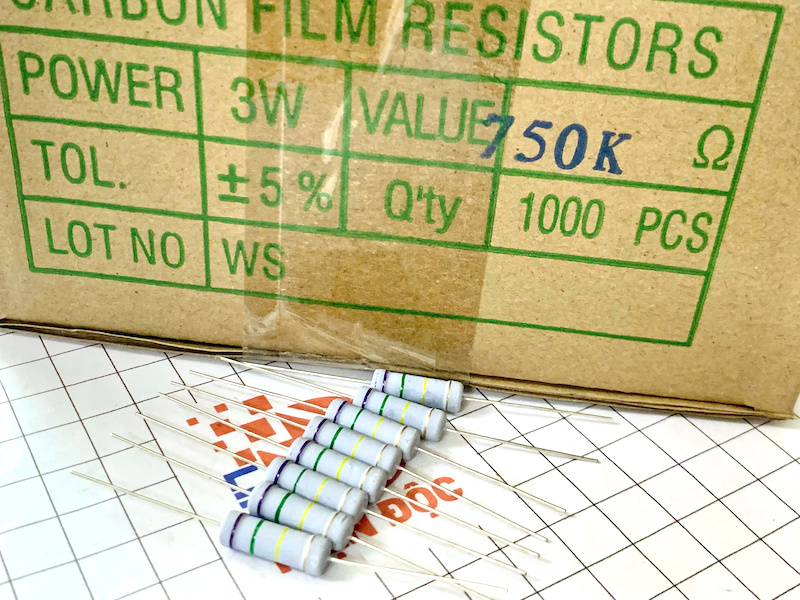

Điện trở vạch 3W 750K 5% 4 vòng màu

Giới thiệu chung:

Điện trở vạch 3W 750KΩ 5% là điện trở than hoặc điện trở kim loại công suất nhỏ, chuyên dùng cho các mạch điện cần hạn dòng, phân áp hoặc xử lý tín hiệu. Với khả năng chịu công suất 3W và giá trị điện trở 750KΩ, đây là linh kiện phổ biến trong các mạch điện dân dụng, công nghiệp, DIY hoặc sửa chữa thiết bị điện tử.

Điện trở có kích thước lớn hơn điện trở thông thường, bọc lớp sơn cách điện và mã màu theo tiêu chuẩn 4 vòng màu dễ nhận biết.

Cách xác định giá trị điện trở qua các vạch màu

• Cách xác định giá trị của điện trở 4 vạch màu:

– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng  chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.

– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3

– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .

– Vòng số 3 là bội số của cơ số 10.

– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).

– Có thể tính vòng số 3 là số con số không “0” thêm vào.

– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.

• Cách xác định giá trị của điện trở 5 vạch màu:

– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.

– Đối diện vòng cuối là vòng số 1.

– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.

– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).

– Có thể tính vòng số 4 là số con số không “0” thêm vào.

Đặc điểm nổi bật:

– Công suất chịu tải 3W, phù hợp cho các mạch hạn dòng công suất trung bình
– Giá trị điện trở 750KΩ với sai số 5%

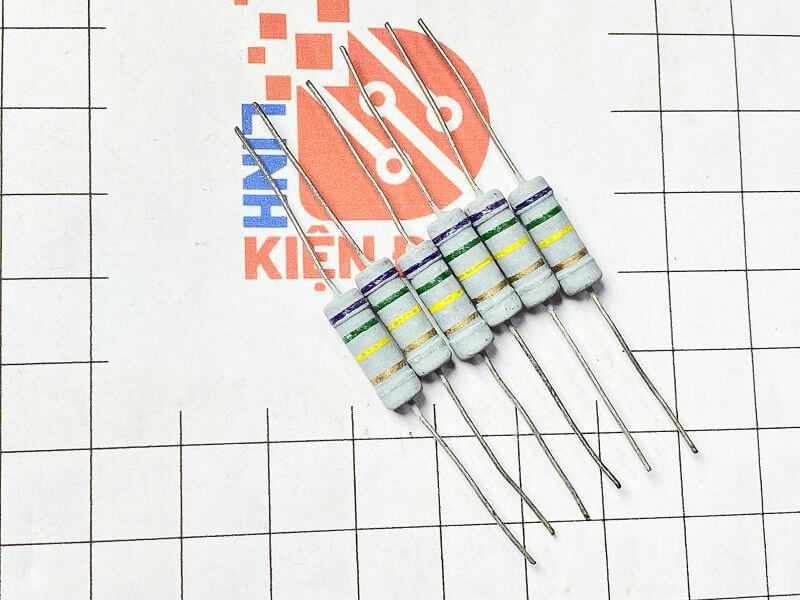

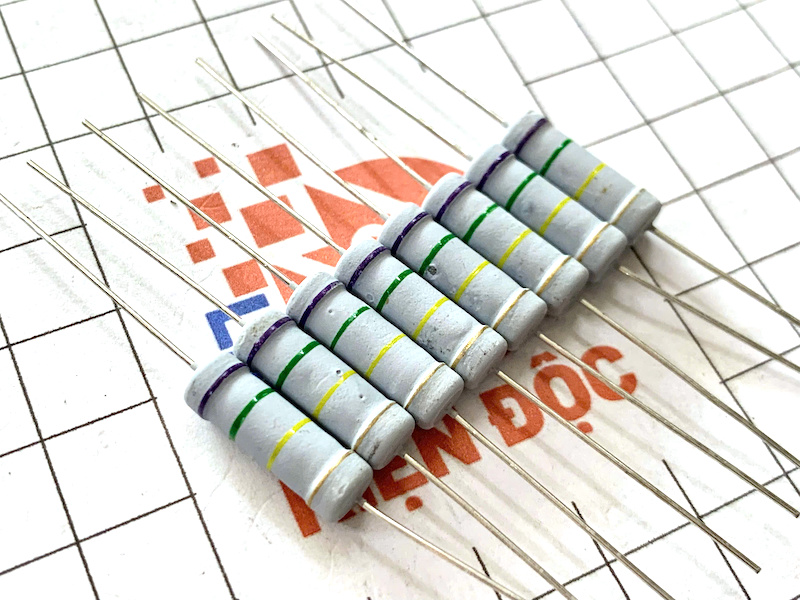

– Mã màu 4 vòng: Tím – Xanh lá – Vàng – Vàng (hoặc vòng cuối là Vàng/Bạc với ý nghĩa sai số 5%)
– Cấu tạo lõi gốm, lớp phủ sơn chịu nhiệt
– Dễ dàng lắp đặt, tương thích với hầu hết các bo mạch điện tử thông dụng

Thông số kỹ thuật:

– Loại: Điện trở vạch (carbon film hoặc metal oxide)
– Công suất: 3W
– Giá trị: 750KΩ (750.000 Ohm)
– Sai số: ±5%
– Mã màu: Tím – Xanh lá – Vàng – Vàng (hoặc Vàng/Bạc vòng cuối tùy lô)
– Nhiệt độ hoạt động: -55°C đến +155°C
– Độ bền điện môi: ~500V – 600V

Ứng dụng:

– Hạn dòng trong mạch điện tử, mạch phân áp
– Dùng trong mạch lọc, mạch tạo trễ RC
– Các mạch công suất nhỏ đến trung bình trong dân dụng, công nghiệp
– Thay thế linh kiện sửa chữa thiết bị điện tử, đồ gia dụng
