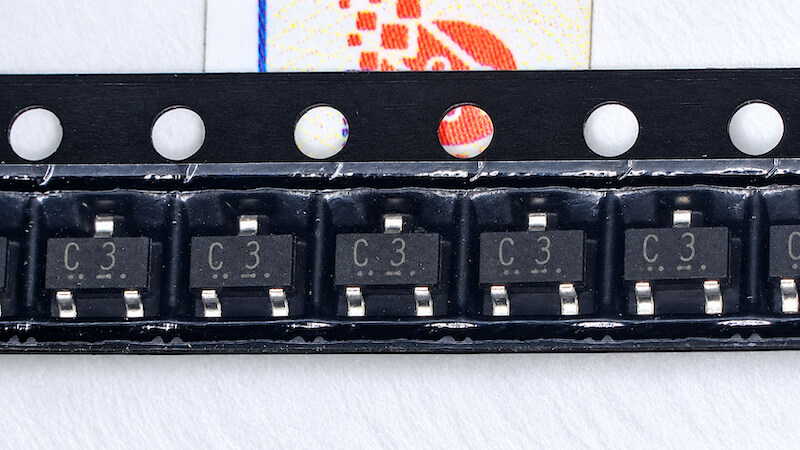

Diode 1SS226 ký hiệu C3 kiểu chân SOT-23

1. Giới thiệu chung về Diode 1SS226

1SS226 là diode chuyển mạch tín hiệu tốc độ cao dạng SMD, được thiết kế để sử dụng trong các mạch xử lý tín hiệu, chuyển mạch, bảo vệ và điều khiển điện tử. Linh kiện có kích thước nhỏ gọn, phù hợp với các bo mạch có mật độ linh kiện cao.

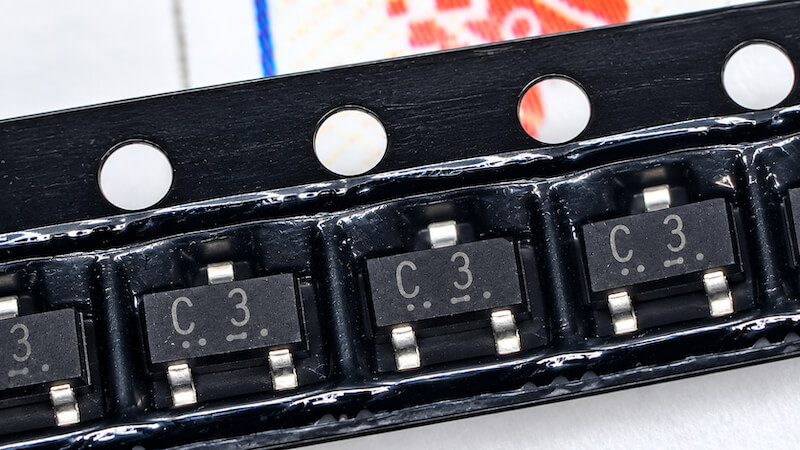

Trên bề mặt linh kiện thường có mã ký hiệu C3, giúp nhận dạng diode trong quá trình kiểm tra, sửa chữa hoặc thay thế linh kiện trên bo mạch. 1SS226 sử dụng dạng đóng gói nhỏ tương đương nhóm SOT-23, thuận tiện cho lắp ráp tự động bằng công nghệ SMT.

Một đặc điểm đáng chú ý của 1SS226 là cấu trúc diode kép, cho phép thực hiện nhiều chức năng xử lý và chuyển mạch tín hiệu trong một linh kiện duy nhất, qua đó tiết kiệm diện tích PCB so với việc sử dụng các diode rời.

2. Đặc điểm của Diode 1SS226

1SS226 có các đặc điểm chính như:

• Thuộc nhóm diode tín hiệu/chuyển mạch tốc độ cao.
• Cấu trúc diode kép trong một package.
• Dạng linh kiện SMD nhỏ gọn.
• Mã nhận dạng trên thân thường là C3.
• Package 3 chân nhỏ gọn.
• Khả năng chuyển trạng thái nhanh.
• Điện dung tiếp giáp nhỏ, thích hợp cho tín hiệu.
• Dòng rò ngược thấp trong điều kiện hoạt động bình thường.
• Phù hợp với các mạch xử lý tín hiệu và mạch điều khiển.
• Tiết kiệm diện tích PCB.
• Thích hợp cho dây chuyền lắp ráp SMT tự động.

1SS226 chủ yếu được thiết kế cho tín hiệu và dòng điện nhỏ, không phải diode chỉnh lưu công suất dành cho các tải dòng lớn.

3. Cấu tạo và nguyên lý hoạt động

1SS226 là linh kiện bán dẫn được cấu tạo từ các tiếp giáp P-N tạo thành các diode bên trong cùng một package.

Mỗi diode về cơ bản có hai cực:

Anode (A – cực dương): đầu vào của dòng điện khi diode được phân cực thuận.

Cathode (K – cực âm): đầu còn lại của diode, được nhận biết trên sơ đồ chân của linh kiện.

Khi điện áp thuận thích hợp được đặt giữa Anode và Cathode, diode chuyển sang trạng thái dẫn và cho phép dòng điện chạy qua.

Khi điện áp được đặt theo chiều ngược lại, diode chuyển sang trạng thái khóa và hạn chế dòng điện đi qua, ngoại trừ một lượng dòng rò rất nhỏ.

Do được thiết kế cho chuyển mạch tín hiệu, 1SS226 có khả năng thay đổi nhanh giữa trạng thái dẫn và khóa. Đặc tính này giúp linh kiện phù hợp với các mạch xử lý xung và tín hiệu có tốc độ cao hơn so với nhiều diode chỉnh lưu thông thường.

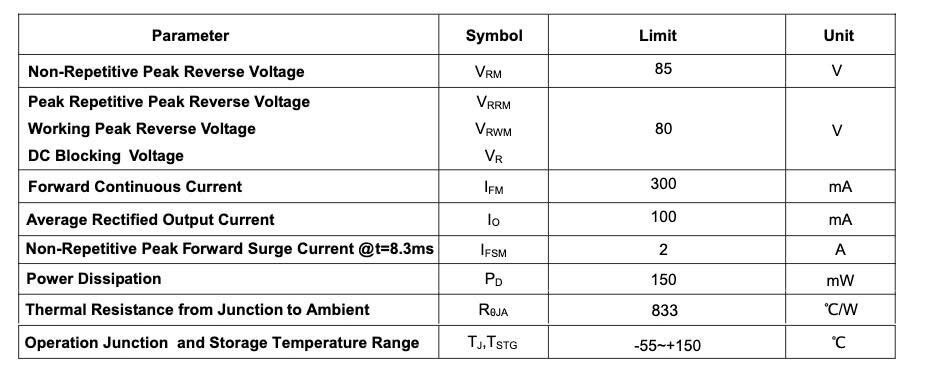

4. Thông số kỹ thuật Diode 1SS226

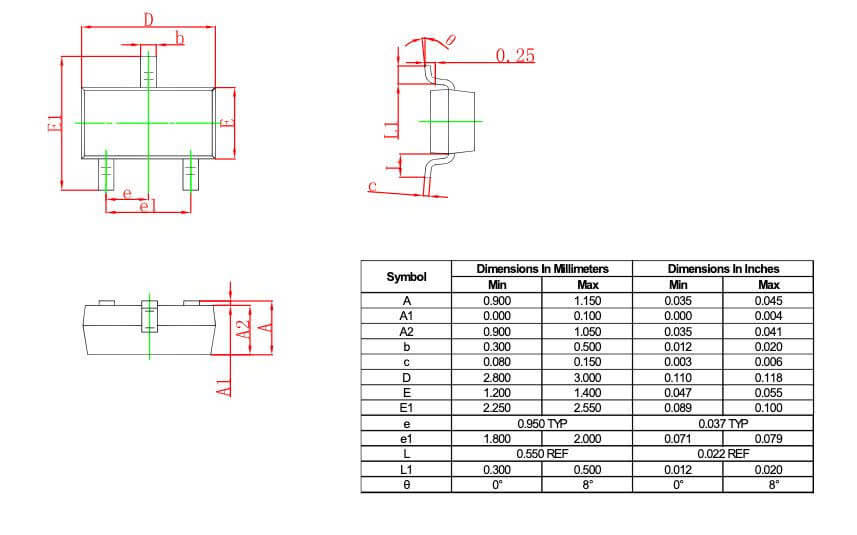

5. Kích thước Diode 1SS226

6. Ứng dụng của Diode 1SS226

Diode 1SS226 có thể được sử dụng trong nhiều loại mạch như:

• Mạch chuyển mạch tín hiệu.
• Mạch xử lý tín hiệu tốc độ cao.
• Mạch xử lý xung.
• Mạch kẹp điện áp.
• Mạch giới hạn biên độ tín hiệu.
• Mạch bảo vệ đầu vào IC.
• Mạch bảo vệ transistor.
• Mạch định hướng tín hiệu.
• Mạch logic diode.
• Mạch điều khiển điện tử.
• Mạch nguồn tại các vị trí xử lý tín hiệu.
• Thiết bị đo lường.
• Thiết bị điện tử dân dụng.
• Bo điều khiển công nghiệp.
• Các PCB cần diode kép có kích thước nhỏ.

DATASHEET
