Diode BAT54S_R1_00001 kí hiệu L44 kiểu chân SOT23

1. Giới thiệu chung về Diode BAT54S_R1_00001

BAT54S_R1_00001 là diode Schottky kép (Dual Schottky Barrier Diode), tích hợp hai diode mắc nối tiếp trong cùng một vỏ linh kiện SMD nhỏ gọn. Sản phẩm thuộc dòng BAT54S, được sử dụng phổ biến trong các mạch chuyển mạch tốc độ cao, bảo vệ tín hiệu và xử lý điện áp thấp.

Diode có đặc điểm nổi bật là điện áp rơi thuận thấp, tốc độ chuyển mạch nhanh và tổn hao công suất nhỏ, phù hợp với các thiết bị điện tử hiện đại.

BAT54S_R1_00001 sử dụng kiểu vỏ SOT-23 gồm 3 chân, thích hợp với công nghệ lắp ráp bề mặt SMD/SMT. Linh kiện có ký hiệu nhận dạng L44 trên thân theo thông tin sản phẩm.

2. Đặc điểm nổi bật của BAT54S_R1_00001

• Diode Schottky kép gồm hai diode tích hợp.
• Cấu hình hai diode mắc nối tiếp.
• Điện áp rơi thuận thấp.
• Tốc độ chuyển mạch rất nhanh.
• Không có thời gian phục hồi ngược đáng kể như diode tiếp giáp PN thông thường.
• Phù hợp với mạch điện áp thấp.
• Giảm tổn hao năng lượng khi dẫn điện.
• Có thể sử dụng trong các mạch bảo vệ tín hiệu.
• Kích thước SOT-23 nhỏ gọn.
• Tiết kiệm diện tích PCB.
• Phù hợp với công nghệ lắp ráp SMT.

3. Cấu tạo và nguyên lý hoạt động

BAT54S_R1_00001 được cấu tạo từ hai diode Schottky mắc nối tiếp bên trong một package SOT-23.

Khác với diode silicon tiếp giáp PN thông thường, diode Schottky sử dụng tiếp giáp kim loại – bán dẫn, giúp giảm điện áp rơi thuận và cho phép chuyển mạch nhanh.

Hai diode được bố trí theo cấu hình nối tiếp với điểm nối giữa được đưa ra một chân riêng.

Khi phân cực thuận, diode cho phép dòng điện chạy từ Anode sang Cathode với mức sụt áp tương đối thấp.

Khi phân cực ngược, diode hạn chế dòng điện chạy qua, tuy nhiên dòng rò ngược của diode Schottky có thể lớn hơn diode silicon thông thường, đặc biệt khi nhiệt độ tăng.

4. Thông số kỹ thuật BAT54S_R1_00001

5. Kích thước Diode BAT54S_R1_00001

6. Chức năng và công dụng của BAT54S_R1_00001

Diode BAT54S_R1_00001 có chức năng chính là điều hướng dòng điện, chuyển mạch và bảo vệ tín hiệu trong các mạch điện tử.

Các công dụng phổ biến gồm:

• Chuyển mạch tín hiệu tốc độ cao.
• Bảo vệ đầu vào mạch điện tử.
• Kẹp điện áp tín hiệu.
• Chỉnh lưu tín hiệu dòng nhỏ.
• Điều hướng dòng điện.
• Ghép tín hiệu bằng diode.
• Hạn chế điện áp vượt ngưỡng trong cấu hình phù hợp.
• Giảm tổn hao điện áp trong các mạch điện áp thấp.
• Hỗ trợ các mạch điều khiển và giao tiếp logic.

7. Ứng dụng của BAT54S_R1_00001

BAT54S_R1_00001 được sử dụng trong nhiều thiết bị điện tử như:

• Bo mạch vi điều khiển.
• Mạch xử lý tín hiệu.
• Mạch bảo vệ đầu vào.
• Mạch nguồn điện áp thấp.
• Thiết bị điện tử dân dụng.
• Thiết bị đo lường.
• Mạch cảm biến.
• Mạch giao tiếp logic.
• Thiết bị truyền thông.
• Bo mạch điều khiển công nghiệp.
• Hệ thống tự động hóa.
• Thiết bị điện tử cầm tay.

8. Ưu điểm của diode Schottky so với diode silicon thông thường

BAT54S_R1_00001 có một số ưu điểm đáng chú ý so với diode chuyển mạch silicon tiếp giáp PN.

Điện áp rơi thuận thấp: Giúp giảm tổn hao điện áp và công suất khi diode dẫn điện.

Chuyển mạch nhanh: Phù hợp với các mạch tín hiệu tốc độ cao.

Hiệu suất tốt ở điện áp thấp: Hữu ích trong các mạch nguồn và mạch xử lý tín hiệu có biên độ nhỏ.

Thiết kế nhỏ gọn: Hai diode được tích hợp trong cùng một vỏ SOT-23, giúp giảm diện tích PCB.

Tuy nhiên, diode Schottky thường có dòng rò ngược cao hơn diode silicon thông thường nên cần cân nhắc khi sử dụng trong các mạch yêu cầu dòng rò rất thấp.

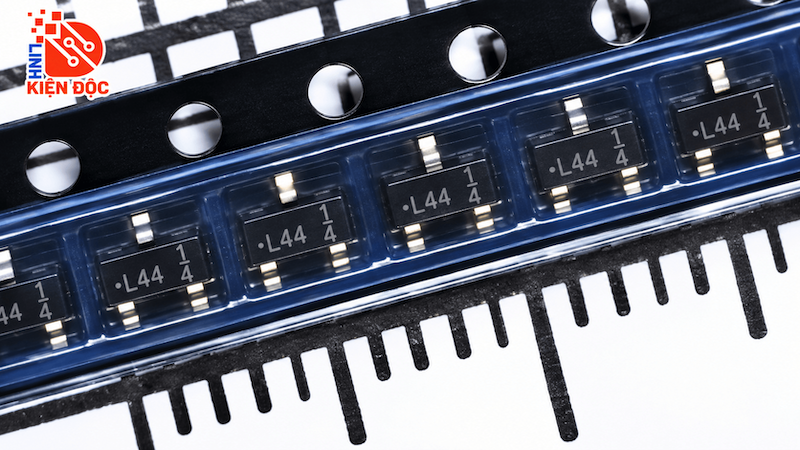

9. Ký hiệu L44 trên BAT54S_R1_00001

Do kích thước package SOT-23 nhỏ nên mã đầy đủ BAT54S_R1_00001 thường không được in trực tiếp trên thân linh kiện.

Thay vào đó, linh kiện có thể được nhận dạng bằng ký hiệu ngắn L44.

Khi kiểm tra linh kiện trên bo mạch, cần kết hợp ký hiệu L44 với các yếu tố:

• Kiểu chân SOT-23.
• Cấu hình diode kép nối tiếp.
• Điện áp ngược.
• Dòng thuận.
• Chiều Anode và Cathode.
• Vị trí linh kiện trong mạch.

Không nên chỉ dựa vào marking L44 để xác định linh kiện vì các ký hiệu SMD ngắn có thể trùng nhau giữa nhiều mã sản phẩm.

10. Lưu ý khi thay thế BAT54S_R1_00001

Khi lựa chọn diode thay thế BAT54S_R1_00001, cần kiểm tra:

• Loại diode Schottky.
• Cấu hình hai diode mắc nối tiếp.
• Điện áp ngược tối đa.
• Dòng thuận cho phép.
• Điện áp rơi thuận.
• Dòng rò ngược.
• Công suất tiêu tán.
• Kiểu vỏ SOT-23.
• Sơ đồ chân.
• Chiều diode.

Không nên thay trực tiếp bằng diode kép có cấu hình Anode chung hoặc Cathode chung vì sơ đồ kết nối bên trong khác với BAT54S.

11. Kết luận

BAT54S_R1_00001 là diode Schottky kép, tích hợp hai diode mắc nối tiếp trong cùng một package SOT-23 3 chân, có ký hiệu nhận dạng L44.

Linh kiện có điện áp ngược tối đa khoảng 30V, dòng thuận tối đa khoảng 200mA, điện áp rơi thuận thấp và khả năng chuyển mạch nhanh.

BAT54S_R1_00001 phù hợp với các mạch bảo vệ tín hiệu, chuyển mạch, chỉnh lưu dòng nhỏ, mạch logic và các thiết bị điện tử sử dụng điện áp thấp.

Khi thay thế cần kiểm tra đúng cấu hình diode, thông số điện và sơ đồ chân để đảm bảo hoạt động ổn định.

Datasheet
