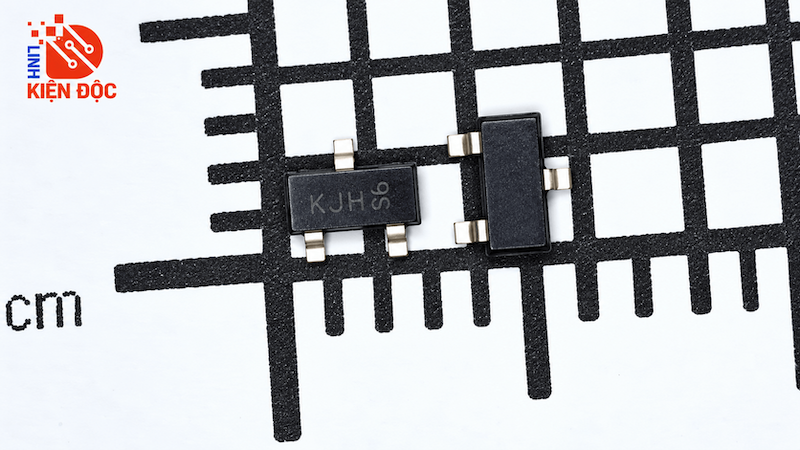

Diode kép MMBD7000-7-F kí hiệu KJH A7 kiểu chân SOT23

1. Giới thiệu chung về Diode MMBD7000-7-F

MMBD7000-7-F là diode chuyển mạch kép tốc độ cao (Dual Switching Diode), tích hợp hai diode silicon trong cùng một vỏ linh kiện SMD nhỏ gọn. Hai diode được mắc nối tiếp bên trong, phù hợp với các ứng dụng chuyển mạch tín hiệu, bảo vệ mạch và xử lý tín hiệu điện tử.

Linh kiện sử dụng kiểu chân SOT-23 gồm 3 chân, giúp tiết kiệm diện tích bo mạch và thuận tiện cho công nghệ lắp ráp bề mặt SMT.

Diode MMBD7000-7-F có thể được nhận dạng bằng các ký hiệu KJH hoặc A7 theo thông tin marking sản phẩm. Khi xác định linh kiện thực tế, cần đối chiếu thêm nhà sản xuất và sơ đồ chân.

2. Đặc điểm nổi bật của MMBD7000-7-F

• Diode chuyển mạch kép gồm hai diode silicon.
• Cấu hình hai diode mắc nối tiếp.
• Điện áp ngược cao, phù hợp với mạch tín hiệu.
• Tốc độ chuyển mạch nhanh.
• Dòng rò ngược thấp.
• Điện dung tiếp giáp nhỏ.
• Phù hợp với các mạch xử lý tín hiệu tần số cao.
• Tích hợp hai diode trong cùng một package.
• Kiểu vỏ SOT-23 nhỏ gọn.
• Phù hợp với công nghệ lắp ráp SMD/SMT.
• Tiết kiệm diện tích PCB và giảm số lượng linh kiện rời.

3. Cấu tạo và nguyên lý hoạt động

MMBD7000-7-F được cấu tạo từ hai diode silicon chuyển mạch mắc nối tiếp bên trong một vỏ SOT-23.

Mỗi diode gồm một tiếp giáp bán dẫn P-N, có khả năng dẫn điện khi được phân cực thuận và hạn chế dòng điện khi phân cực ngược.

Trong cấu hình diode kép nối tiếp, điểm nối giữa hai diode được đưa ra một chân riêng, giúp linh kiện thuận tiện cho các mạch ghép tín hiệu, định hướng dòng điện và bảo vệ điện áp.

Khi diode được phân cực thuận, dòng điện có thể đi qua tiếp giáp theo chiều Anode đến Cathode.

Khi bị phân cực ngược, diode hạn chế dòng điện đi qua, chỉ còn một lượng dòng rò rất nhỏ trong giới hạn hoạt động.

4. Thông số kỹ thuật MMBD7000-7-F

5. Kích thước Diode MMBD7000-7-F

6. Chức năng và công dụng của MMBD7000-7-F

MMBD7000-7-F có chức năng chính là chuyển mạch và điều hướng dòng điện trong các mạch tín hiệu.

Các công dụng phổ biến gồm:

• Chuyển mạch tín hiệu tốc độ cao.
• Định hướng dòng điện.
• Bảo vệ đầu vào tín hiệu.
• Hạn chế điện áp trong mạch kẹp.
• Xử lý tín hiệu logic.
• Tạo mạch ghép diode.
• Cách ly các nhánh tín hiệu trong cấu hình phù hợp.
• Chỉnh lưu tín hiệu dòng nhỏ.
• Hỗ trợ mạch điều khiển điện tử.

7. Ứng dụng của MMBD7000-7-F

Diode kép MMBD7000-7-F được sử dụng trong nhiều loại thiết bị điện tử như:

• Bo mạch điều khiển công nghiệp.
• Mạch xử lý tín hiệu.
• Mạch vi điều khiển.
• Mạch logic số.
• Mạch bảo vệ đầu vào.
• Thiết bị đo lường.
• Thiết bị truyền thông.
• Mạch chuyển mạch tốc độ cao.
• Mạch nguồn công suất nhỏ.
• Thiết bị điện tử dân dụng.
• Hệ thống tự động hóa.
• Mạch điều khiển cảm biến.

8. Ưu điểm của diode kép so với diode đơn

So với việc sử dụng hai diode rời, MMBD7000-7-F có một số ưu điểm:

Tiết kiệm diện tích: Hai diode được tích hợp trong một vỏ SOT-23 nhỏ gọn.

Giảm số lượng linh kiện: Giúp đơn giản hóa quá trình thiết kế và lắp ráp PCB.

Thuận tiện cho sản xuất SMT: Phù hợp với dây chuyền gắp đặt linh kiện tự động.

Bố trí mạch gọn gàng: Hai diode được đặt gần nhau, giúp giảm chiều dài đường mạch trong một số ứng dụng.

Hỗ trợ chuyển mạch nhanh: Phù hợp với các tín hiệu có yêu cầu thời gian đáp ứng ngắn.

9. Ký hiệu KJH/A7 trên MMBD7000-7-F

Do kiểu vỏ SOT-23 có kích thước nhỏ nên tên đầy đủ MMBD7000-7-F thường không được in trên thân diode.

Thay vào đó, các ký hiệu ngắn như KJH hoặc A7 có thể được dùng để nhận dạng linh kiện theo từng nguồn cung cấp.

Khi kiểm tra diode trên bo mạch, cần chú ý:

• Kiểu vỏ SOT-23.
• Số chân của linh kiện.
• Cấu hình hai diode mắc nối tiếp.
• Chiều Anode và Cathode.
• Điện áp ngược.
• Dòng điện làm việc.
• Vị trí linh kiện trên bo mạch.

Không nên xác định linh kiện chỉ dựa vào marking vì ký hiệu SMD có thể trùng nhau giữa các loại diode khác nhau.

10. Lưu ý khi thay thế MMBD7000-7-F

Khi lựa chọn diode thay thế MMBD7000-7-F, cần kiểm tra:

• Loại diode chuyển mạch silicon.
• Cấu hình hai diode mắc nối tiếp.
• Điện áp ngược tối đa.
• Dòng thuận cho phép.
• Điện áp thuận.
• Thời gian phục hồi ngược.
• Điện dung tiếp giáp.
• Công suất tiêu tán.
• Kiểu vỏ SOT-23.
• Sơ đồ chân và chiều diode.

Đặc biệt, không nên thay trực tiếp bằng diode kép có cấu hình Cathode chung hoặc Anode chung nếu mạch ban đầu sử dụng hai diode mắc nối tiếp.

11. Kết luận

MMBD7000-7-F là diode chuyển mạch kép silicon, tích hợp hai diode mắc nối tiếp trong cùng một package SOT-23 3 chân.

Linh kiện có điện áp ngược tối đa khoảng 100V, dòng thuận tối đa khoảng 200mA và đặc tính chuyển mạch nhanh, phù hợp với các mạch tín hiệu, bảo vệ đầu vào và điều khiển điện tử.

Với thiết kế nhỏ gọn, khả năng chuyển mạch nhanh và cấu hình diode kép tiện lợi, MMBD7000-7-F được ứng dụng trong nhiều bo mạch điện tử dân dụng và công nghiệp.

Khi lựa chọn sản phẩm theo ký hiệu KJH/A7, cần kiểm tra đúng mã linh kiện, cấu hình diode và sơ đồ chân trước khi sử dụng hoặc thay thế.

Datasheet
