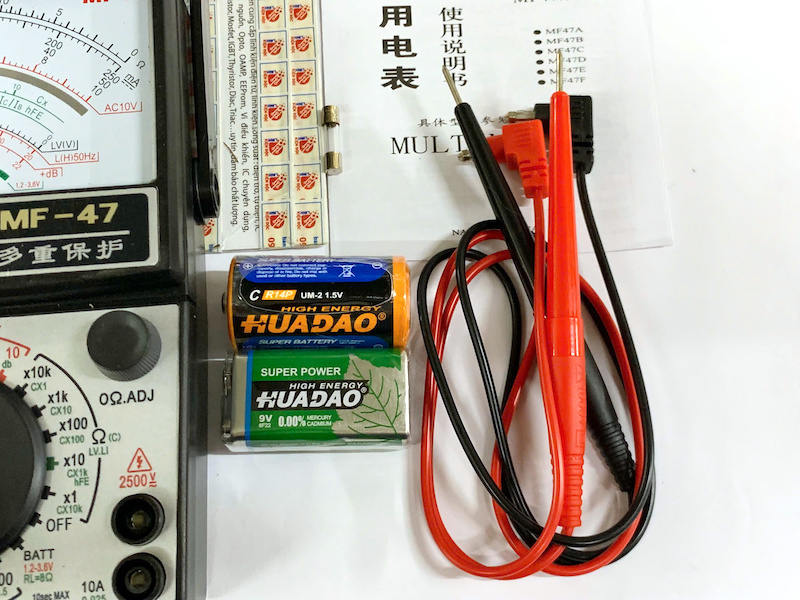

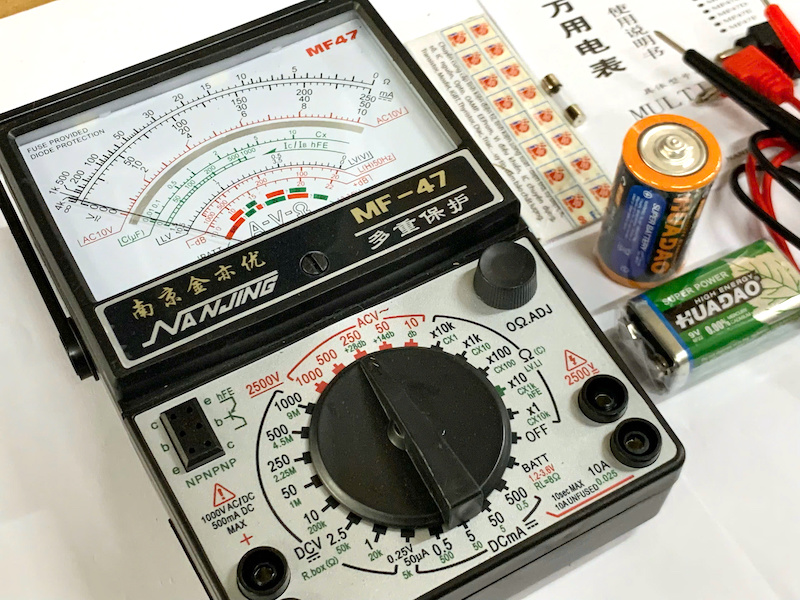

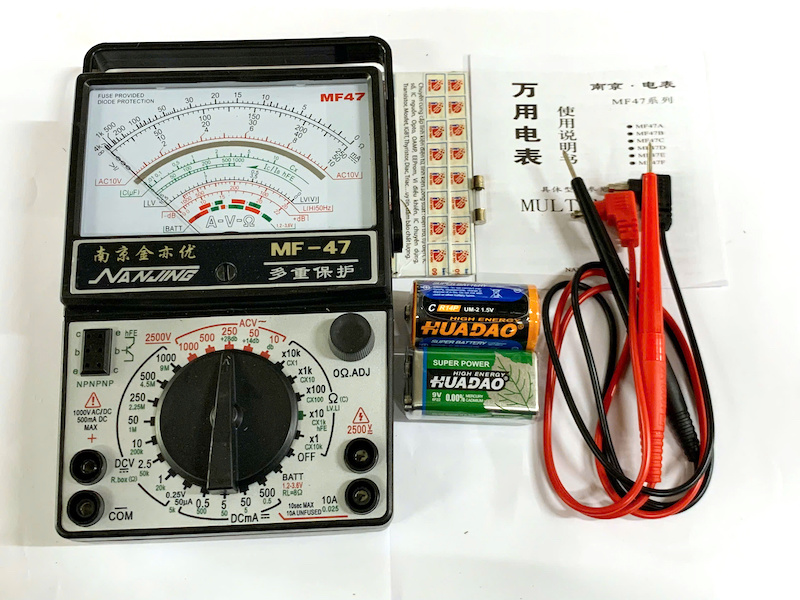

Đồng hồ vạn năng kim MF47 (2 que đo + 2 pin)
185,000₫
Mã sản phẩm: MF47
Loại thiết bị: Đồng hồ điện năng
Hình thức: Mới
Tình trạng: Còn hàng
Vị trí: B4-4
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
1. Chuẩn bị trước khi đo
- Kiểm tra kim có chỉ đúng về vị trí 0 cơ khí không.
- Nếu lệch, xoay núm chỉnh 0 trên mặt đồng hồ.
- Que đỏ cắm cổng (+), que đen cắm cổng (-).
- Khi đo dòng 10A hoặc điện áp 2500V phải cắm que đỏ vào cổng tương ứng.
2. Đo điện trở
- Chọn thang Ω cần đo (Rx1, Rx10, Rx100, Rx1K, Rx10K…).
- Chập hai que đo với nhau.
- Vặn núm Ω ADJ để kim về đúng 0Ω (bên phải thang đo).
- Đo điện trở cần kiểm tra.
Lưu ý
- Phải ngắt nguồn điện trước khi đo điện trở.
- Nếu mạch có tụ điện phải xả tụ trước.
- Đo tụ hóa bằng thang Ω:
- Que đỏ nối cực âm tụ.
- Que đen nối cực dương tụ.
Nếu:
- Thang Rx1 không chỉnh được về 0Ω → thay pin 1.5V.
- Thang Rx10K không chỉnh được về 0Ω → thay pin 9V.
3. Đo thông mạch (buzzer)
- Chỉnh giống như đo điện trở.
- Chọn thang buzzer (Rx3).
- Khi điện trở nhỏ hơn khoảng 10Ω thì còi kêu.
=> Dùng để kiểm tra:
- cầu chì
- dây điện
- công tắc
- tiếp điểm
4. Đo dòng DC
Các thang:
- 0.05mA
- 0.5mA
- 5mA
- 50mA
- 500mA
- 10A
Khi đo:
- mắc nối tiếp với tải.
- riêng thang 10A phải cắm đúng cổng 10A.
5. Đo điện áp AC/DC
DC
Các thang:
- 0.25V
- 1V
- 2.5V
- 10V
- 50V
- 250V
- 500V
- 1000V
AC
Các thang:
- 10V
- 50V
- 250V
- 500V
- 1000V
- 2500V
Khi chưa biết điện áp:
👉 luôn chọn thang lớn nhất trước rồi giảm xuống.
6. Đo transistor hFE
- Chuyển sang thang Rx10hFE.
- Chỉnh 0Ω như đo điện trở.
- Cắm transistor NPN hoặc PNP vào lỗ tương ứng.
- Kim chỉ trực tiếp hệ số khuếch đại DC (hFE).
Nếu kim vượt quá 1000:
- kiểm tra cắm sai chân.
- hoặc transistor hỏng.
7. Đo dung lượng tụ điện
Sau khi chỉnh 0Ω:
Chọn thang:
| Thang | Dải đo |
|---|---|
| C×0.1 | 1000pF – 1µF |
| C×1 | 0.01µF – 10µF |
| C×10 | 0.1µF – 100µF |
| C×100 | 1µF – 1000µF |
| C×1K | 10µF – 10000µF |
| C×10K | 100µF – 100000µF |
Giá trị kim lên cực đại chính là dung lượng tụ.
8. Đo pin
Hỗ trợ:
- 1.2V
- 1.5V
- 2V
- 3V
- 3.6V
Thang BATT:
- vùng xanh: pin tốt
- vùng vàng: dùng được
- vùng đỏ: pin yếu
9. Đo diode bằng MF47
Đây là phần nhiều người dùng nhất:
Diode thường
- Chọn Rx1 hoặc Rx10.
- Chập que chỉnh 0Ω trước.
- Đo hai chiều.
Kết quả:
- 1 chiều kim lên mạnh.
- 1 chiều không lên.
=> diode tốt.
Nếu hai chiều đều lên:
- diode chập.
Nếu hai chiều không lên:
- diode đứt.
10. Đo cầu chì
Theo đúng hướng dẫn MF47:
👉 Dùng thang Ω Rx1 hoặc buzzer Rx3.
- Kim lên sát 0Ω → cầu chì tốt.
- Kim không lên → cầu chì đứt.
