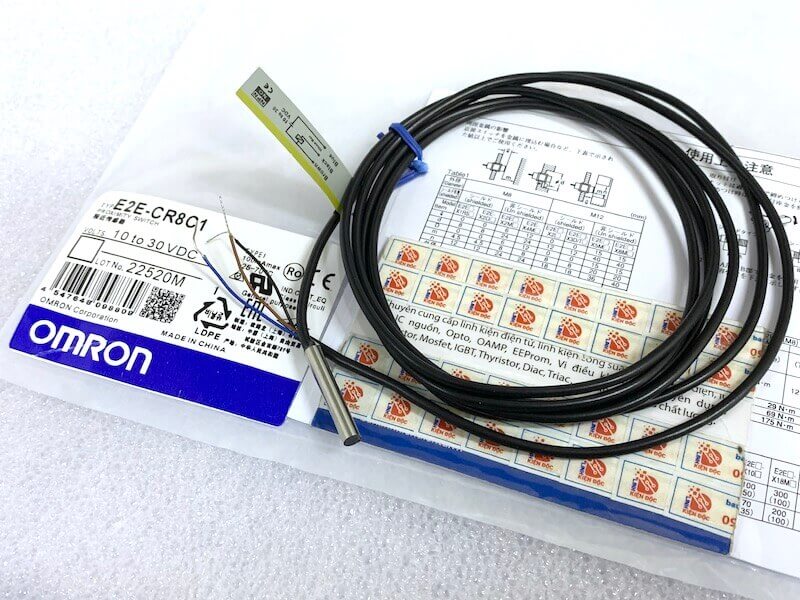

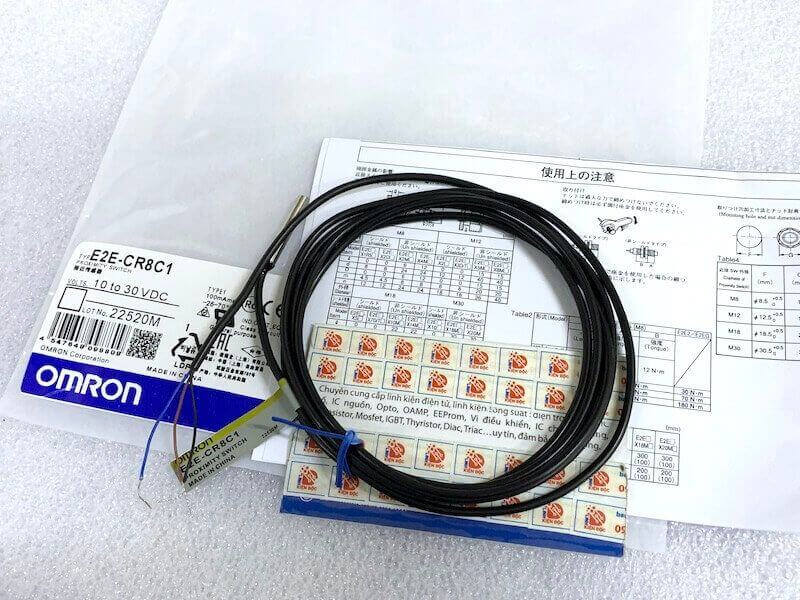

Cảm biến tiệm cận E2E-CR8C1 10-30VDC

1. Giới thiệu sản phẩm

E2E-CR8C1 là cảm biến tiệm cận cảm ứng từ (Inductive Proximity Sensor) của Omron, sử dụng nguồn cấp 10~30VDC, ngõ ra NPN thường mở (NO). Cảm biến được thiết kế dạng trụ siêu nhỏ đường kính Φ4mm, chuyên dùng để phát hiện vật thể kim loại trong các hệ thống tự động hóa, máy CNC, robot, dây chuyền sản xuất và thiết bị công nghiệp.

Sản phẩm có tốc độ đáp ứng cao, độ ổn định tốt, khả năng chống bụi và nước đạt chuẩn IP67, thích hợp làm việc trong môi trường công nghiệp khắc nghiệt.

2. Sơ đồ mạch (kiểu chân)

Dây đấu nối 3 dây NPN NO

3. Thông số kỹ thuật

• Model: E2E-CR8C1
• Hãng sản xuất: Omron
• Loại cảm biến: Cảm biến tiệm cận cảm ứng từ
• Kiểu lắp: Dạng trụ Φ4mm (Shielded)
• Khoảng cách phát hiện: 0.8mm
• Nguồn cấp: 10~30VDC
• Ngõ ra: NPN NO (3 dây)
• Tần số đáp ứng: 3kHz
• Vật phát hiện: Kim loại từ tính
• Chuẩn vật mẫu: Sắt 5 × 5 × 1mm
• Đèn LED hiển thị trạng thái
• Chuẩn bảo vệ: IP67
• Nhiệt độ hoạt động: -25°C đến +70°C
• Chiều dài dây: 2m (tùy phiên bản)
• Vỏ cảm biến: Thép không gỉ chống ăn mòn.

4. Chức năng

• Phát hiện vật thể kim loại không cần tiếp xúc.
• Xuất tín hiệu điều khiển PLC, vi điều khiển hoặc relay.
• Đếm sản phẩm trên băng tải.
• Phát hiện vị trí cơ cấu chuyển động.
• Giám sát hành trình và vị trí xy lanh.
• Thay thế công tắc cơ khí giúp tăng độ bền hệ thống.

5. Ứng dụng

• Máy CNC
• Máy đóng gói
• Máy in công nghiệp
• Dây chuyền sản xuất tự động
• Robot công nghiệp
• Máy ép nhựa
• Thiết bị cơ khí chính xác
• Hệ thống điều khiển PLC
• Thiết bị đo lường và kiểm tra sản phẩm

6. Kích thước

• Kiểu thân trụ: Φ4mm
• Khoảng cách phát hiện: 0.8mm
• Chiều dài thân theo tiêu chuẩn Omron E2E-CR8C1.
• Kèm 2 đai ốc cố định để lắp đặt.

Kích thước
