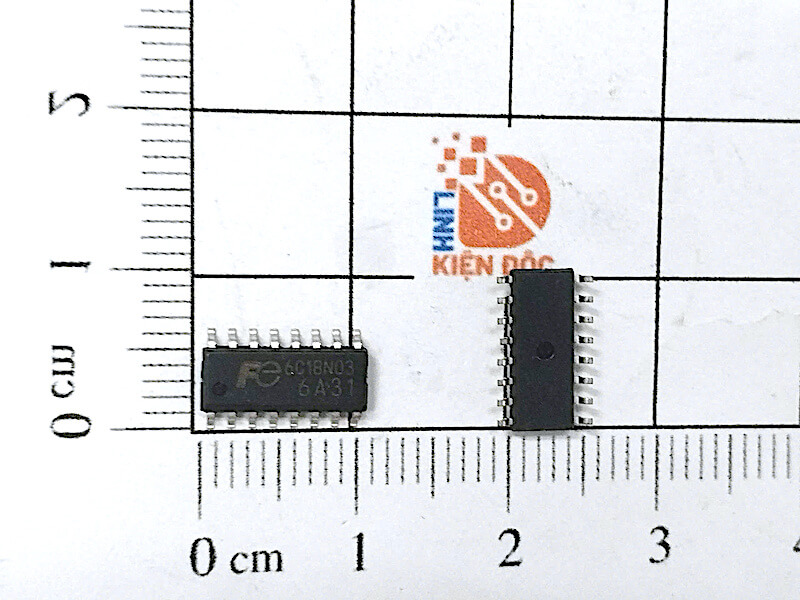

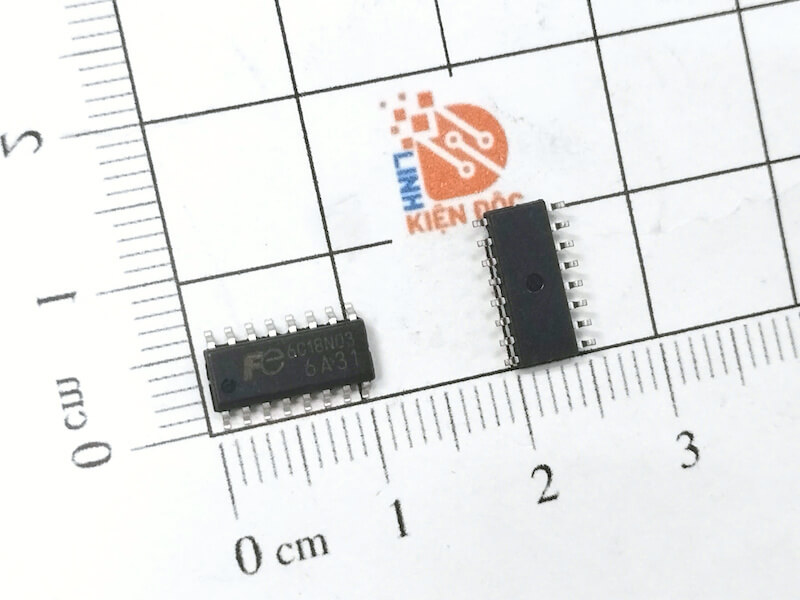

FA6A31 IC nguồn SOP-16

FA6A31 là IC điều khiển nguồn chuyển mạch của Fuji Electric, thuộc dòng LLC Current Resonant Control IC, được thiết kế cho các mạch nguồn cộng hưởng LLC kiểu half-bridge. IC tích hợp mạch khởi động điện áp cao và driver high-side/low-side, giúp giảm số lượng linh kiện bên ngoài và phù hợp với các thiết kế nguồn cần hiệu suất cao, công suất tiêu thụ chờ thấp. FA6A31N sử dụng package SOP-16.

Thông số kỹ thuật

Thông số	Giá trị
Mã linh kiện	FA6A31 / FA6A31N
Loại	IC điều khiển nguồn cộng hưởng LLC
Chức năng	LLC Current Resonant Control IC
Kiểu mạch	LLC Half-Bridge
Package	SOP-16
Số chân	16 chân
Điện áp VCC	14–27V
Mạch khởi động tích hợp	600V
Driver	High-side + Low-side
Duty hoạt động	50%
Chế độ hoạt động	Normal / Low Standby / Ultra Low Standby
Bảo vệ	Quá dòng, quá tải, quá áp, quá nhiệt
Nhà sản xuất	Fuji Electric
Ứng dụng	Mạch nguồn chuyển mạch

Các thông số trên được đối chiếu với thông tin sản phẩm chính thức của Fuji Electric.

Chức năng của FA6A31

FA6A31 được thiết kế để điều khiển mạch nguồn cộng hưởng LLC. IC có thể điều khiển trực tiếp các MOSFET công suất phía cao và phía thấp thông qua driver tích hợp, hoạt động luân phiên với duty 50%.

Một số chức năng chính gồm:

• Điều khiển mạch LLC half-bridge.
• Tạo tín hiệu điều khiển cho MOSFET high-side và low-side.
• Tích hợp mạch khởi động điện áp cao 600V.
• Tự động thiết lập dead time để hạn chế hiện tượng hard-switching.
• Hỗ trợ chế độ hoạt động công suất thấp khi ở trạng thái chờ.
• Điều khiển burst operation ở chế độ standby.
• Giám sát dòng điện và điện áp của mạch nguồn.
• Hỗ trợ các chức năng bảo vệ tích hợp.

Các chức năng bảo vệ

Một điểm đáng chú ý của FA6A31N là IC tích hợp nhiều chức năng bảo vệ nhằm nâng cao độ tin cậy của bộ nguồn.

Theo tài liệu Fuji Electric, FA6A31N có bảo vệ:

• Quá dòng (Overcurrent).
• Quá tải (Overload).
• Quá áp (Overvoltage).
• Quá nhiệt (Overheat).
• Thấp áp nguồn điều khiển.
• Bảo vệ khi có tín hiệu bên ngoài thông qua chân MODE.
• Brown-in/Brown-out để kiểm soát điều kiện điện áp đầu vào.

Đặc biệt, FA6A31N sử dụng cơ chế latch đối với các chức năng bảo vệ quá tải, quá dòng, quá áp và tín hiệu bảo vệ bên ngoài; trong khi bảo vệ khi điện áp VCC giảm có khả năng tự phục hồi.

Ứng dụng của FA6A31

FA6A31 được sử dụng trong các mạch nguồn chuyển mạch sử dụng topology LLC, đặc biệt là các bộ nguồn half-bridge cộng hưởng. Fuji Electric xác định ứng dụng chính của FA6A31N là Switching Power Supplies.

Một số ứng dụng có thể kể đến:

• Bo nguồn TV và LED TV.
• Bộ nguồn AC-DC.
• Nguồn chuyển mạch công suất.
• Nguồn LLC half-bridge.
• Bộ nguồn cho thiết bị điện tử.
• Các thiết kế nguồn yêu cầu công suất chờ thấp.
• Thiết bị cần mạch nguồn nhỏ gọn và tích hợp nhiều chức năng bảo vệ.

Một số nhà cung cấp linh kiện cũng liệt kê 6A31/FA6A31 là IC điều khiển nguồn chuyển mạch dùng trong TV LED.

Ưu điểm của IC FA6A31 SOP-16

Tích hợp driver high-side và low-side

FA6A31N tích hợp sẵn driver cho cả MOSFET phía high-side và low-side, giúp giảm số lượng linh kiện điều khiển bên ngoài.

Tích hợp mạch khởi động 600V

Mạch startup tích hợp có khả năng chịu điện áp đầu vào tối đa 600V, giúp giảm linh kiện bên ngoài và góp phần thu gọn thiết kế bộ nguồn.

Hỗ trợ chế độ standby công suất thấp

IC có các chế độ hoạt động bình thường và standby công suất thấp. Ở chế độ standby, cơ chế burst operation giúp giảm mức tiêu thụ năng lượng.

Nhiều chức năng bảo vệ tích hợp

Việc tích hợp bảo vệ quá dòng, quá tải, quá áp và quá nhiệt giúp giảm yêu cầu đối với các mạch bảo vệ bên ngoài.

Lưu ý khi thay thế FA6A31

Khi thay thế IC FA6A31 trên bo nguồn, cần kiểm tra đúng mã và đúng sơ đồ mạch, không nên chỉ dựa vào việc cùng sử dụng package SOP-16.

Cần kiểm tra:

• Mã FA6A31/FA6A31N.
• Số chân và package SOP-16.
• Sơ đồ chân.
• Điện áp VCC của mạch.
• MOSFET công suất high-side/low-side.
• Mạch cộng hưởng LLC.
• Các điện trở, tụ điện và linh kiện hồi tiếp xung quanh IC.
• Nguyên nhân khiến IC cũ bị hỏng.

Nếu FA6A31 bị hỏng do MOSFET công suất, mạch startup hoặc mạch hồi tiếp gặp sự cố, chỉ thay IC mà không xử lý nguyên nhân có thể khiến IC mới tiếp tục bị hỏng.

FA6A31 và FA6A30 khác nhau như thế nào?

FA6A30N và FA6A31N cùng thuộc dòng LLC Current Resonant Control IC và đều sử dụng SOP-16. Điểm khác biệt đáng chú ý nằm ở cơ chế bảo vệ.

Chức năng bảo vệ	FA6A30N	FA6A31N
Quá tải	Auto recovery	Latch
Quá dòng	Auto recovery	Latch
Quá áp VCC	Latch	Latch
Tín hiệu bảo vệ ngoài	Latch	Latch
VCC thấp	Auto recovery	Auto recovery

Vì vậy, FA6A31N không nên mặc định thay thế FA6A30N chỉ vì cả hai đều là IC SOP-16 cùng dòng. Cần căn cứ vào thiết kế mạch và yêu cầu bảo vệ.

Câu hỏi thường gặp

FA6A31 là IC gì?

FA6A31N là IC điều khiển nguồn cộng hưởng LLC của Fuji Electric, được thiết kế cho mạch LLC half-bridge.

FA6A31 có bao nhiêu chân?

FA6A31N sử dụng package SOP-16, gồm 16 chân.

FA6A31 dùng điện áp bao nhiêu?

Điện áp VCC được Fuji Electric công bố là 14–27V. Đây là điện áp cấp cho phần điều khiển của IC, không phải điện áp đầu vào AC của toàn bộ bộ nguồn.

FA6A31 có dùng cho nguồn TV không?

Có. FA6A31/6A31 được các nhà cung cấp linh kiện phân loại là IC điều khiển nguồn chuyển mạch dùng cho một số bo nguồn TV/LED TV; về mặt kỹ thuật, ứng dụng chính thức của FA6A31N là các bộ nguồn chuyển mạch LLC.
