FA6B20 IC nguồn SOP-16

Giới thiệu chung về IC nguồn FA6B20N SOP-16

FA6B20N là IC điều khiển nguồn cộng hưởng LLC do Fuji Electric sản xuất, được sử dụng trong các bộ nguồn chuyển mạch công suất cao. IC có dạng vỏ SOP-16 và tích hợp nhiều chức năng điều khiển, bảo vệ, đặc biệt là mạch điều khiển MOSFET phía cao và phía thấp.

FA6B20N thường được sử dụng trong các mạch nguồn TV LED/LCD, bộ nguồn AC/DC, nguồn thiết bị văn phòng, viễn thông và các bộ nguồn công suất cao sử dụng cấu trúc PFC + LLC.

1. Đặc điểm chính

• IC điều khiển cộng hưởng LLC.

• Vỏ SOP-16, 16 chân.

• Tích hợp mạch khởi động điện áp cao khoảng 600 V.

• Tích hợp driver MOSFET High-side và Low-side.

• Điều khiển chuyển mạch với duty khoảng 50%.

• Có chức năng tự động điều chỉnh dead time.

• Có chế độ Standby/Burst giúp giảm công suất tiêu thụ khi tải thấp.

• Tích hợp nhiều chức năng bảo vệ.

• Có chức năng bảo vệ quá dòng, quá tải, quá áp và quá nhiệt.

• Có chức năng UVLO bảo vệ khi điện áp cấp cho IC thấp.

• Có chức năng Brown-in/Brown-out để giám sát điện áp đầu vào.

• Giúp giảm số lượng linh kiện điều khiển bên ngoài.

2. Cấu tạo chức năng

FA6B20N có thể được chia thành các khối chức năng chính:

              Điện áp đầu vào cao
                       |
                       v
              +----------------+
              | Mạch khởi động  |
              |     HV 600 V    |
              +--------+-------+
                       |
                       v
              +----------------+
              |    FA6B20N     |
              |                |
      FB ---->| Mạch phản hồi  |
      IS ---->| Phát hiện dòng |
      VW ---->| Phát hiện áp   |
      MODE -->| Điều khiển mode|
      CS ---->| Soft-start     |
              |                |
              | Điều khiển LLC |
              +-------+--------+
                      |
             +--------+--------+
             |                 |
             v                 v
        Driver LO         Driver HO
             |                 |
             v                 v
       MOSFET Low       MOSFET High
             \                 /
              \               /
               +-------------+
                      |
                  Mạch LLC
                      |
                  Biến áp
                      |
                   Đầu ra

IC không tích hợp MOSFET công suất chính. FA6B20N tạo tín hiệu điều khiển để điều khiển các MOSFET công suất bên ngoài.

3. Thông số kỹ thuật cơ bản

Các giá trị trên là thông số tổng quát. Khi thiết kế hoặc sửa chữa cần đối chiếu với điều kiện hoạt động và giới hạn tuyệt đối trong datasheet.

4. Kích thước

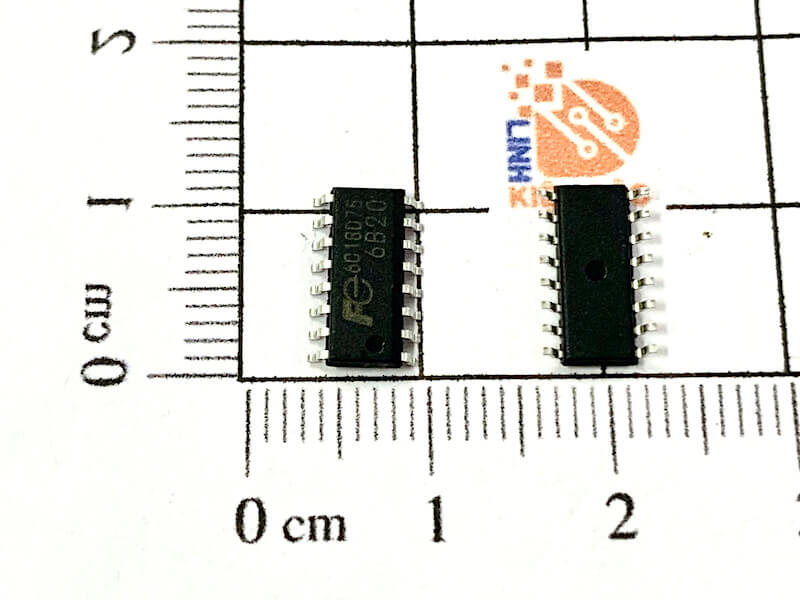

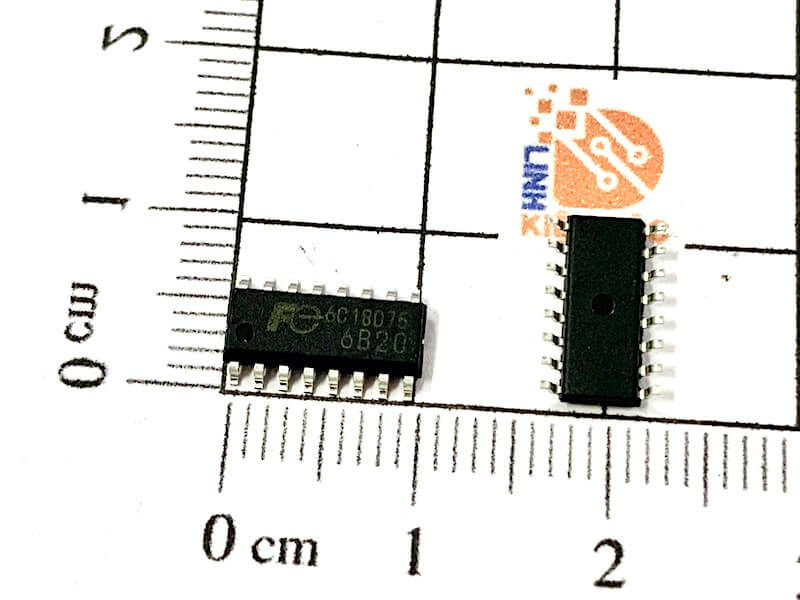

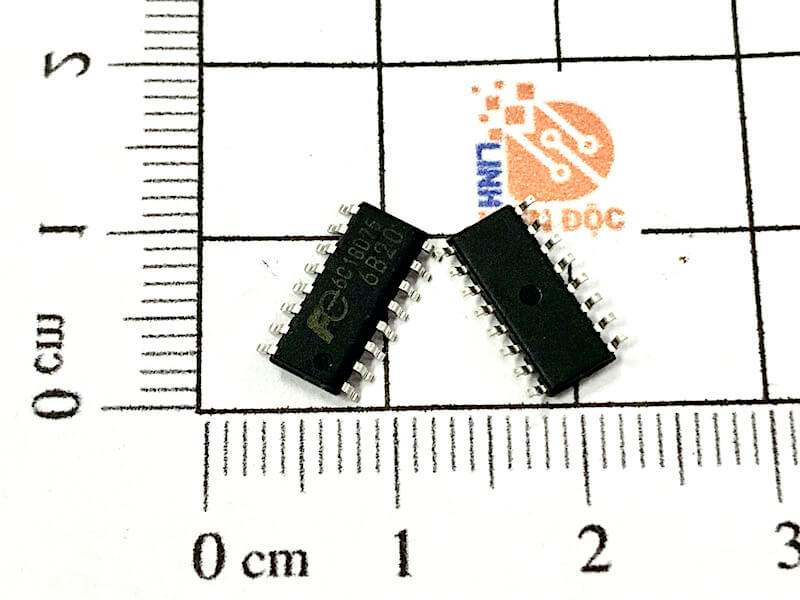

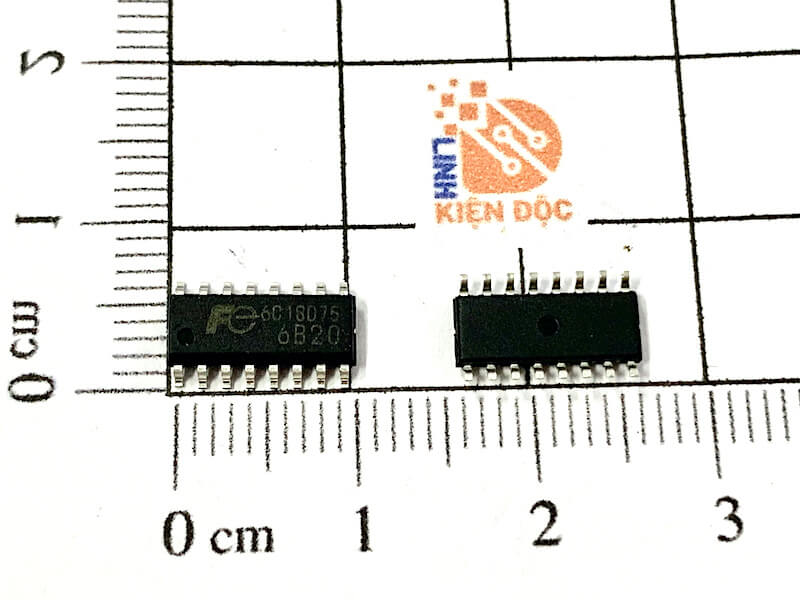

FA6B20N sử dụng vỏ SOP-16 dạng IC dán SMD.

Kích thước thân IC khoảng:

• Chiều dài: 10,0 mm

• Chiều rộng: 3,9 mm

• Số chân: 16

• Khoảng cách chân hai bên: 1,27 mm

Hình dạng tổng quát:

             FA6B20N
        +----------------+
   1 ---|                |--- 16
   2 ---|                |--- 15
   3 ---|                |--- 14
   4 ---|                |--- 13
   5 ---|                |--- 12
   6 ---|                |--- 11
   7 ---|                |--- 10
   8 ---|                |---  9
        +----------------+

Chân số 1 thường được xác định bằng dấu chấm hoặc ký hiệu trên thân IC.

5. Ứng dụng

FA6B20N thường gặp trong:

• Nguồn TV LED/LCD.

• Bộ nguồn AC/DC công suất cao.

• Nguồn máy tính và thiết bị văn phòng.

• Nguồn thiết bị viễn thông.

• Nguồn công nghiệp.

• Bộ nguồn sử dụng cấu trúc PFC + LLC.

• Các bộ nguồn yêu cầu hiệu suất cao và công suất tương đối lớn.
