FAN7383 FAN7383MX IC dao động SOP-14

banlinhkiendientu.com là đơn vị chuyên cung cấp IC FAN7383 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu FAN7383

FAN7383 là IC điều khiển cổng nửa cầu với tắt máy và kiểm soát thời gian chết có thể lập trình chức năng điều khiển MOSFET và IGBT hoạt động lên đến +600V. Quy trình điện áp cao và chế độ chung của Fairchild Kỹ thuật khử tiếng ồn giúp máy hoạt động ổn định trình điều khiển bên trong trường hợp tiếng ồn dv/dt cao. Mạch chuyển đổi cấp độ tiên tiến cho phép cổng phía cao hoạt động của trình điều khiển lên tới VS= -9,8V (điển hình) cho VBS=15V. Mạch UVLO cho cả hai kênh ngăn ngừa sự cố khi VDD và VBS thấp hơn mức quy định ngưỡng điện áp. Trình điều khiển đầu ra thường là nguồn/sink 350mA/650mA, tương ứng, phù hợp cho tất cả các loại một nửa và đầy đủ biến tần cầu.

Đặc trưng FAN7383

• Kênh nổi được thiết kế cho hoạt động Bootstrap +600V.
• Thông thường dòng điện tìm nguồn/chìm 350mA/650mA
• Khả năng lái xe cho cả hai kênh
• Mở rộng VS âm cho phép mở rộng đến -9,8V cho
• Truyền tín hiệu ở VDD=VBS=15V
• Đầu ra phía cao trong pha của tín hiệu đầu vào IN
• Chức năng UVLO tích hợp cho cả hai kênh
• Mạch khử tiếng ồn dv/dt ở chế độ chung tích hợp
• Thông thường thời gian chết tối thiểu 330nsec nội bộ
• Kiểm soát thời gian trễ bật có thể lập trình (Thời gian chết)

Ứng dụng FAN7383

• SMPS

• Động cơ biến tần

• Chấn lưu đèn huỳnh quang

• Chấn lưu HID

Xem thêm: Các mã IC khác

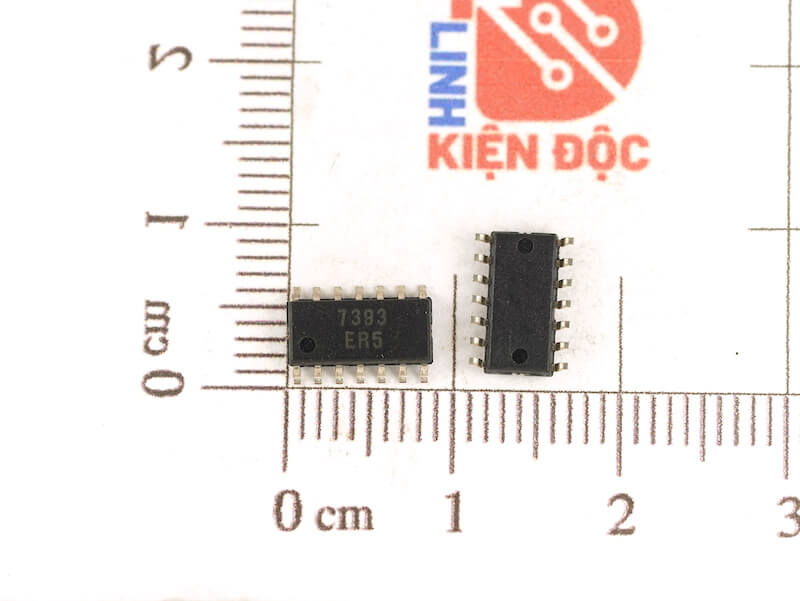

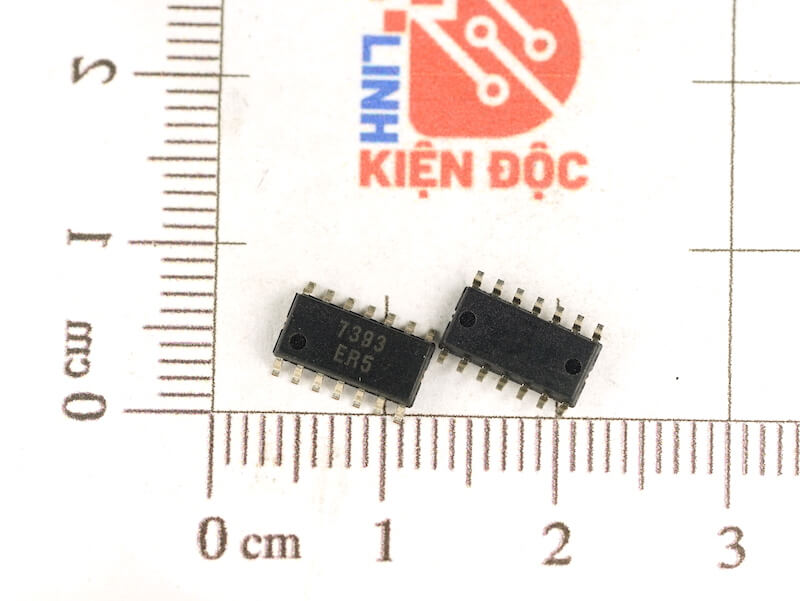

Hình ảnh thực tế IC FAN7383

Sơ đồ cấu tạo FAN7383

Thông số kỹ thuật của IC FAN7383

Mạch ứng dụng FAN7383

Kích thước của IC FAN7383

Datasheet FAN7383
