FAN7888 7888 IC điều khiển động cơ SOP-20

banlinhkiendientu.com là đơn vị chuyên cung cấp IC FAN7888 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu FAN7888

FAN7888 là ổ đĩa cổng ba nửa cầu nguyên khối IC được thiết kế để điều khiển MOS-điện áp cao, tốc độ cao FET và IGBT hoạt động lên tới +200V. Quy trình điện áp cao và chế độ chung của Fairchild Kỹ thuật khử tiếng ồn giúp máy hoạt động ổn định trình điều khiển phía cao trong hoàn cảnh tiếng ồn dv/dt cao. Mạch chuyển đổi cấp độ tiên tiến cho phép cổng phía cao hoạt động của trình điều khiển lên tới VS = -9,8V (điển hình) cho VBS = 15V. Mạch UVLO ngăn chặn sự cố khi VDD và VBS thấp hơn điện áp ngưỡng quy định. Trình điều khiển đầu ra thường là nguồn/sink 350mA/650mA, tương ứng, phù hợp cho nửa cầu ba pha ứng dụng trong hệ thống truyền động động cơ.

Đặc trưng FAN7888

• Kênh nổi cho hoạt động Bootstrap lên +200V
• Thông thường dòng điện tìm nguồn/chìm 350mA/650mA
• Khả năng điều khiển cho tất cả các kênh 3
• Trình Điều Khiển Cổng Nửa Cầu Mở rộng VS âm cho phép mở rộng đến -9,8V cho
• Truyền tín hiệu ở VBS=15V
• Thời gian trễ lan truyền phù hợp Tối đa 50ns
• Tương thích logic đầu vào 3,3V và 5V
• Mạch ngăn chặn bắn xuyên tích hợp cho tất cả
• Các kênh có thời gian chết thông thường là 270ns
• Mạch khử tiếng ồn dv/dt chế độ chung tích hợp
• Chức năng UVLO tích hợp cho tất cả các kênh

Xem thêm: Các mã IC khác

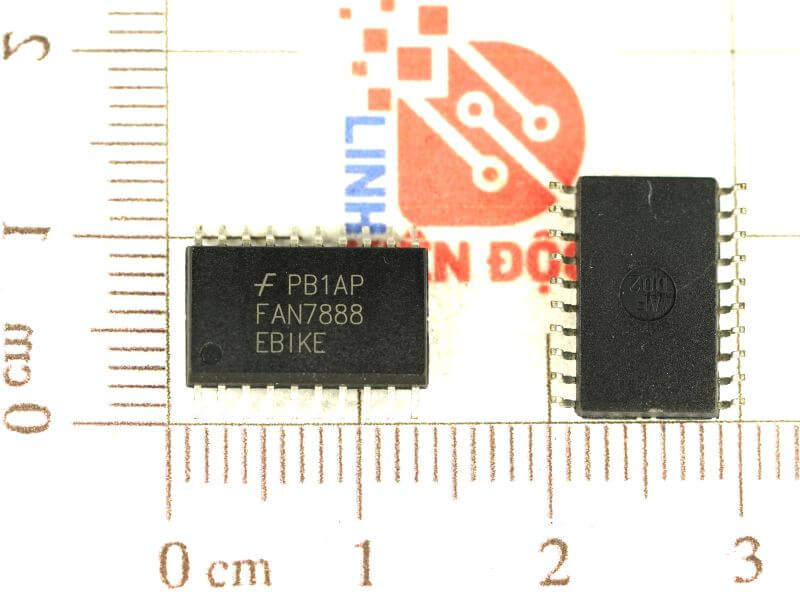

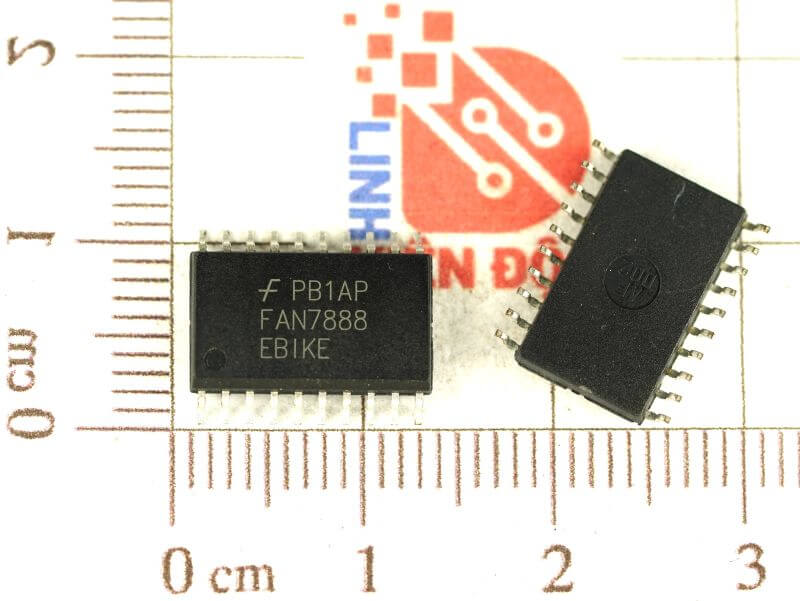

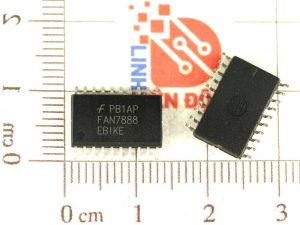

Hình ảnh thực tế IC FAN7888



Sơ đồ chân FAN7888

Thông số kỹ thuật của IC FAN7888

Mạch ứng dụng IC FAN7888

Kích thước của IC FAN7888

Datasheet FAN7888
