FQA24N50 Mosfet Kênh N 24A 500V TO-3P mới

1. Giới thiệu chung về MOSFET FQA24N50

FQA24N50 là transistor hiệu ứng trường công suất thuộc nhóm MOSFET kênh N (N-Channel Power MOSFET), được sử dụng trong các mạch chuyển mạch điện áp cao, bộ nguồn xung và thiết bị điện tử công suất.

Sản phẩm có điện áp chịu đựng giữa cực Drain và Source 500V, dòng điện Drain định mức 24A theo thông tin sản phẩm và sử dụng kiểu đóng gói TO-3P với ba chân kết nối.

MOSFET FQA24N50 hoạt động dựa trên nguyên lý điều khiển dòng điện bằng điện áp đặt giữa cực Gate và Source. Khi điện áp điều khiển đạt mức phù hợp, MOSFET chuyển sang trạng thái dẫn và cho phép dòng điện đi qua giữa Drain và Source.

Nhờ khả năng đóng cắt điện áp cao, FQA24N50 được sử dụng trong nhiều thiết bị như bộ nguồn xung SMPS, bộ chuyển đổi DC-DC, mạch nghịch lưu, thiết bị hàn điện tử và các hệ thống điều khiển công suất.

Kiểu đóng gói TO-3P có thiết kế hỗ trợ lắp đặt trên bộ tản nhiệt, giúp linh kiện truyền nhiệt ra môi trường bên ngoài trong quá trình hoạt động.

2. Đặc điểm nổi bật của MOSFET FQA24N50

• Mã linh kiện: FQA24N50.
• Loại linh kiện: MOSFET công suất.
• Cấu trúc: MOSFET kênh N.
• Điện áp Drain–Source: 500V.
• Dòng điện Drain định mức: 24A.
• Kiểu đóng gói: TO-3P.
• Số chân kết nối: 3 chân.
• Tình trạng sản phẩm: Mới.
• Điều khiển đóng cắt bằng điện áp Gate.
• Có khả năng chịu điện áp cao.
• Phù hợp với các mạch chuyển mạch công suất.
• Có thể sử dụng trong bộ nguồn xung.
• Hỗ trợ điều khiển công suất bằng PWM.
• Thiết kế vỏ công suất hỗ trợ tản nhiệt.
• Phù hợp với thiết bị điện tử công nghiệp.
• Thuận tiện cho việc sửa chữa và thay thế linh kiện.

3. Cấu tạo của MOSFET FQA24N50

MOSFET FQA24N50 được chế tạo từ vật liệu bán dẫn silicon, có cấu trúc transistor hiệu ứng trường kênh N.

Linh kiện gồm ba cực chính:

Cực Gate (G): Là cực điều khiển, tiếp nhận điện áp kích để điều khiển trạng thái dẫn hoặc ngắt của MOSFET.

Cực Drain (D): Là cực máng, kết nối với đường dòng điện công suất trong mạch.

Cực Source (S): Là cực nguồn, đóng vai trò tham chiếu cho điện áp điều khiển Gate và tham gia dẫn dòng điện công suất.

Bên trong MOSFET có lớp cách điện oxit giữa điện cực Gate và vùng bán dẫn, giúp điều khiển kênh dẫn bằng điện trường.

Ngoài ra, MOSFET công suất còn có diode thân (Body Diode) hình thành từ cấu trúc bán dẫn bên trong.

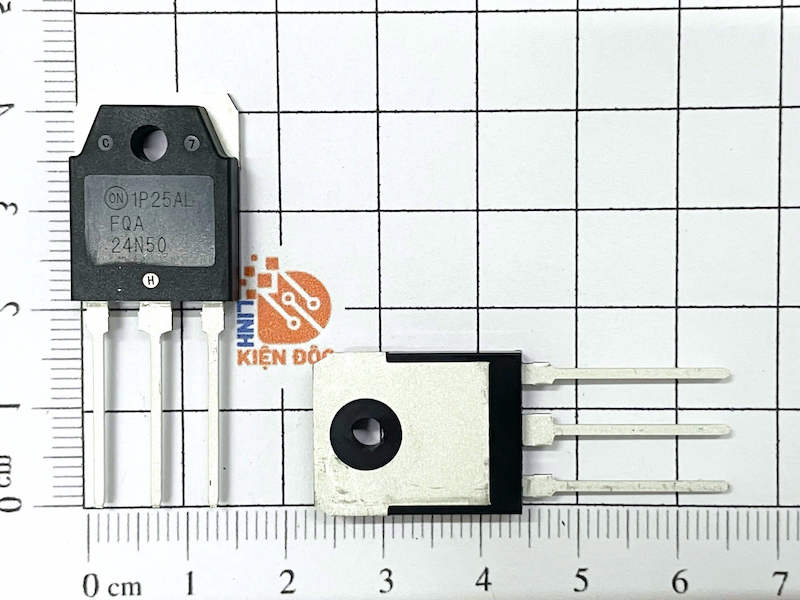

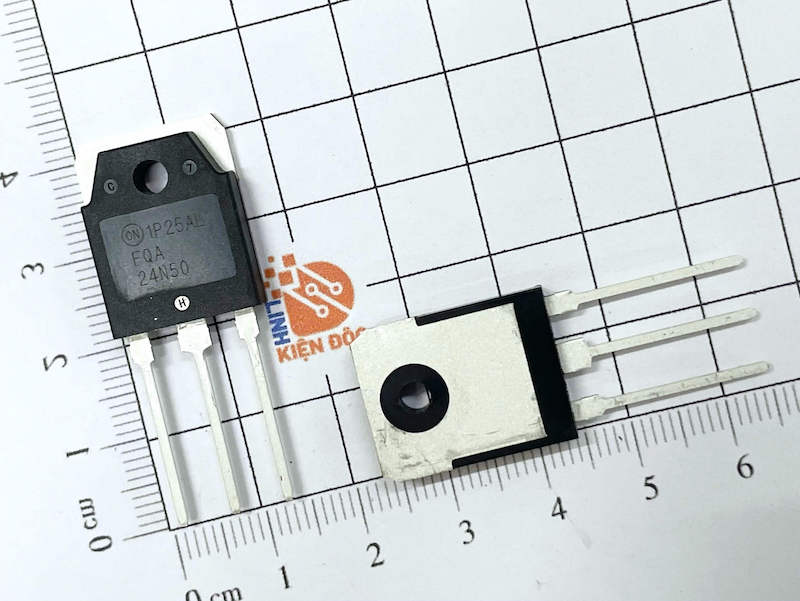

Cấu tạo vỏ TO-3P

FQA24N50 sử dụng kiểu đóng gói TO-3P, có thân nhựa bảo vệ và phần kim loại hỗ trợ truyền nhiệt.

Vỏ linh kiện gồm ba chân kim loại dùng để kết nối với bo mạch điện tử và vị trí bắt vít để cố định MOSFET lên bộ tản nhiệt.

Thiết kế này giúp truyền nhiệt từ chip bán dẫn ra bộ tản nhiệt, hỗ trợ duy trì nhiệt độ hoạt động trong giới hạn cho phép.

4. Thông số kỹ thuật MOSFET FQA24N50

5. Kích thước và kiểu chân MOSFET FQA24N50

Chức năng các chân

Đối với MOSFET công suất FQA24N50, thứ tự chân thông dụng khi nhìn từ mặt trước có chữ in trên thân và hướng chân xuống dưới là:

Chân	Ký hiệu	Chức năng
1	G	Gate – Cực điều khiển
2	D	Drain – Cực máng
3	S	Source – Cực nguồn

Phần kim loại tản nhiệt thường được nối điện với cực Drain.

Lưu ý: Cần đối chiếu sơ đồ chân chính thức của FQA24N50 trước khi lắp đặt để tránh đấu nối sai.

6. Nguyên lý hoạt động của MOSFET FQA24N50

MOSFET FQA24N50 hoạt động dựa trên nguyên lý điều khiển kênh dẫn bằng điện trường tạo ra từ điện áp giữa Gate và Source.

Trạng thái ngắt

Khi điện áp Gate–Source không đủ để hình thành kênh dẫn, MOSFET ở trạng thái ngắt.

Trong trạng thái này, dòng điện giữa Drain và Source được hạn chế, ngoại trừ dòng rò và các trường hợp diode thân dẫn điện.

Trạng thái dẫn

Khi điện áp Gate–Source đạt mức kích thích phù hợp, kênh dẫn được hình thành giữa Drain và Source.

Dòng điện có thể chạy qua MOSFET theo điều kiện phân cực của mạch.

Để MOSFET dẫn với điện trở thấp, điện áp kích Gate cần đáp ứng điều kiện được quy định trong datasheet.

Điện áp ngưỡng VGS(th) chỉ là mức bắt đầu hình thành kênh dẫn, không phải điện áp bảo đảm MOSFET dẫn hoàn toàn.

Hoạt động chuyển mạch

Trong các bộ nguồn xung, MOSFET được điều khiển đóng và ngắt liên tục bằng tín hiệu từ mạch điều khiển.

Quá trình chuyển mạch cho phép điều chỉnh năng lượng truyền qua cuộn cảm, biến áp hoặc tải.

Điều khiển PWM

MOSFET FQA24N50 có thể được sử dụng trong các mạch điều khiển PWM.

Bằng cách thay đổi độ rộng xung điều khiển Gate, hệ thống có thể điều chỉnh công suất truyền đến tải.

Tổn hao công suất

Khi MOSFET dẫn điện, tổn hao dẫn gần đúng được tính theo công thức:

P = I² × RDS(on)

Trong đó:

• P: Công suất tổn hao dẫn.
• I: Dòng điện qua MOSFET.
• RDS(on): Điện trở giữa Drain và Source khi MOSFET dẫn.

Ngoài tổn hao dẫn, MOSFET còn có tổn hao chuyển mạch trong quá trình đóng và ngắt.

Vì vậy, cần lựa chọn mạch kích Gate và bộ tản nhiệt phù hợp để hạn chế nhiệt độ tăng cao.

7. Ứng dụng của MOSFET FQA24N50

MOSFET FQA24N50 được sử dụng trong các thiết bị điện tử công suất cần chuyển mạch điện áp cao.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn xung SMPS.
• Bộ nguồn AC-DC.
• Bộ chuyển đổi DC-DC điện áp cao.
• Mạch nghịch lưu DC-AC.
• Thiết bị điện tử công suất.
• Bộ nguồn công nghiệp.
• Mạch điều khiển PWM.
• Mạch chuyển mạch công suất.
• Bộ nguồn máy hàn điện tử.
• Thiết bị điều khiển động cơ.
• Mạch điều khiển tải công suất.
• Bộ nguồn thiết bị tự động hóa.
• Hệ thống cấp nguồn công nghiệp.
• Mạch biến đổi năng lượng điện.
• Bo mạch công suất.
• Sửa chữa và thay thế MOSFET trong thiết bị điện tử.

Khả năng sử dụng trong từng thiết bị phụ thuộc vào điện áp bus DC, dòng điện, tần số chuyển mạch và điều kiện tản nhiệt thực tế.

8. Ưu điểm của MOSFET FQA24N50

Điện áp chịu đựng 500V: Phù hợp với nhiều mạch chuyển mạch điện áp cao khi được thiết kế đúng giới hạn an toàn.

Dòng điện định mức 24A: Có khả năng đáp ứng các ứng dụng công suất khi được tản nhiệt phù hợp.

Điều khiển bằng điện áp: Giúp giảm yêu cầu dòng điện điều khiển tĩnh tại cực Gate.

Khả năng chuyển mạch: Phù hợp với các bộ nguồn xung và mạch điều khiển PWM.

Vỏ TO-3P: Hỗ trợ lắp đặt trên bộ tản nhiệt và thuận tiện cho việc thay thế.

Ứng dụng đa dạng: Có thể sử dụng trong nguồn công nghiệp, mạch nghịch lưu và thiết bị điện tử công suất.

Tích hợp diode thân: Có đặc tính dẫn dòng theo chiều diode ký sinh, cần được tính đến khi thiết kế mạch.

9. Lưu ý khi sử dụng và thay thế MOSFET FQA24N50

Khi lựa chọn và thay thế MOSFET FQA24N50 cần chú ý:

• Kiểm tra chính xác mã linh kiện FQA24N50.
• Xác nhận loại MOSFET kênh N.
• Kiểm tra điện áp Drain–Source 500V.
• Kiểm tra dòng điện Drain 24A.
• Xác nhận kiểu đóng gói TO-3P.
• Kiểm tra đúng thứ tự chân Gate, Drain và Source.
• Không sử dụng vượt quá điện áp VDS cho phép.
• Không đặt điện áp Gate vượt giới hạn VGS tối đa.
• Lựa chọn mạch kích Gate phù hợp.
• Kiểm tra điện trở dẫn RDS(on).
• Kiểm tra điện tích Gate và thời gian chuyển mạch.
• Đảm bảo khả năng tản nhiệt.
• Kiểm tra nhiệt độ vỏ và nhiệt độ mối nối.
• Sử dụng keo tản nhiệt hoặc vật liệu dẫn nhiệt phù hợp.
• Bảo đảm cách điện giữa MOSFET và bộ tản nhiệt khi cần thiết.
• Kiểm tra diode thân bằng đồng hồ đo phù hợp.
• Kiểm tra hiện tượng chập Drain–Source.
• Không thay bằng MOSFET có điện áp hoặc dòng điện định mức thấp hơn khi chưa đánh giá mạch.
• Kiểm tra khả năng chịu xung và vùng hoạt động an toàn.
• Ngắt nguồn và xả điện tụ lọc trước khi sửa chữa.

Lưu ý quan trọng: Khi thay thế FQA24N50, không nên chỉ dựa vào thông số 500V và 24A. Cần đối chiếu thêm RDS(on), điện tích Gate, đặc tính chuyển mạch, sơ đồ chân và khả năng tản nhiệt để đảm bảo tương thích.

10. Kết luận

FQA24N50 MOSFET Kênh N 24A 500V TO-3P là linh kiện bán dẫn công suất được sử dụng trong các mạch chuyển mạch điện áp cao, bộ nguồn xung và thiết bị điện tử công nghiệp.

Với điện áp Drain–Source 500V, dòng điện định mức 24A và kiểu đóng gói TO-3P, linh kiện phù hợp với nhiều ứng dụng điều khiển công suất khi đáp ứng đúng điều kiện vận hành.

MOSFET FQA24N50 có khả năng điều khiển đóng cắt bằng điện áp Gate, hỗ trợ chuyển đổi năng lượng trong các hệ thống nguồn điện tử.

Khi lựa chọn sản phẩm, cần kiểm tra đúng mã linh kiện, điện áp, dòng điện, điện trở dẫn, sơ đồ chân và yêu cầu tản nhiệt để đảm bảo thiết bị hoạt động ổn định, an toàn và có tuổi thọ phù hợp.
