FQA30N60 MOSFET kênh N 30A 600V TO-3P

1. Giới thiệu chung về MOSFET FQA30N60

FQA30N60 MOSFET kênh N 30A 600V TO-3P là linh kiện bán dẫn công suất thuộc nhóm MOSFET kênh N (N-Channel Power MOSFET), được thiết kế để sử dụng trong các mạch nguồn xung, bộ chuyển đổi điện năng và hệ thống đóng cắt công suất cao.

FQA30N60 thuộc dòng MOSFET công suất của Fairchild Semiconductor, hiện thuộc onsemi. Linh kiện có điện áp chịu đựng Drain–Source tối đa 600V, dòng điện Drain danh định 30A và sử dụng kiểu đóng gói TO-3P.

MOSFET hoạt động dựa trên nguyên lý điều khiển dòng điện giữa hai cực Drain và Source thông qua điện áp đặt vào cực Gate, cho phép thực hiện chức năng đóng cắt điện tử với tốc độ cao.

Nhờ khả năng chịu điện áp lớn và điều khiển dòng điện công suất, FQA30N60 được sử dụng trong bộ nguồn công nghiệp, bộ nguồn chuyển mạch, thiết bị điện tử công suất và các mạch điều khiển có yêu cầu phù hợp.

2. Đặc điểm nổi bật của MOSFET FQA30N60

• Mã linh kiện: FQA30N60.
• Loại linh kiện: MOSFET công suất.
• Cấu trúc: MOSFET kênh N.
• Điện áp Drain–Source tối đa: 600V.
• Dòng điện Drain danh định: 30A.
• Kiểu đóng gói: TO-3P.
• Có 3 cực chức năng: Gate, Drain và Source.
• Điều khiển đóng cắt bằng điện áp Gate–Source.
• Phù hợp với mạch chuyển mạch điện áp cao.
• Có khả năng sử dụng trong các bộ nguồn công suất.
• Hỗ trợ điều khiển PWM khi đáp ứng điều kiện thiết kế.
• Có thể lắp với bộ tản nhiệt ngoài.
• Phù hợp với công nghệ lắp đặt xuyên lỗ.
• Ứng dụng trong thiết bị điện tử công suất và công nghiệp.

3. Cấu tạo của MOSFET FQA30N60

MOSFET FQA30N60 được chế tạo từ cấu trúc bán dẫn công suất kênh N, gồm ba cực chức năng chính.

Cực Gate (G): Là cực điều khiển, tiếp nhận điện áp để thay đổi trạng thái dẫn điện của MOSFET.

Cực Drain (D): Là cực công suất, thường kết nối với tải hoặc nguồn điện theo cấu hình mạch.

Cực Source (S): Là cực công suất còn lại, tạo đường dẫn dòng điện khi MOSFET được kích hoạt.

Lớp cách điện Gate: Giúp cách ly điện cực Gate với vùng bán dẫn bên trong, cho phép MOSFET được điều khiển bằng điện áp.

Vùng bán dẫn kênh N: Tạo đường dẫn điện giữa Drain và Source khi điện áp Gate–Source đạt mức kích hoạt phù hợp.

Diode thân (Body Diode): Là diode ký sinh có trong cấu trúc MOSFET công suất, ảnh hưởng đến quá trình dẫn dòng ngược trong các mạch chuyển mạch.

Vỏ TO-3P: Bảo vệ chip bán dẫn, hỗ trợ kết nối với bo mạch và cho phép truyền nhiệt đến bộ tản nhiệt bên ngoài.

4. Thông số kỹ thuật MOSFET FQA30N60

Thông số	Giá trị
Mã sản phẩm	FQA30N60
Dòng linh kiện	Fairchild / onsemi
Loại linh kiện	MOSFET công suất
Cấu trúc	Kênh N
Điện áp Drain–Source (VDSS)	600V
Dòng điện Drain danh định (ID)	30A
Điện áp Gate–Source tối đa (VGSS)	±30V
Điện trở dẫn RDS(on)	Khoảng 0,14Ω tối đa tại điều kiện đo quy định
Số cực chức năng	3
Các cực	Gate, Drain, Source
Kiểu đóng gói	TO-3P
Công nghệ lắp đặt	Xuyên lỗ THT
Tản nhiệt	Có thể lắp tản nhiệt ngoài
Ứng dụng	Nguồn xung, bộ chuyển đổi công suất, mạch đóng cắt điện áp cao

Lưu ý: Dòng điện 30A được xác định trong điều kiện nhiệt độ và tản nhiệt quy định. Dòng làm việc thực tế có thể thấp hơn đáng kể tùy nhiệt độ vỏ, tổn hao dẫn và tổn hao chuyển mạch.

5. Kích thước và kiểu chân MOSFET FQA30N60

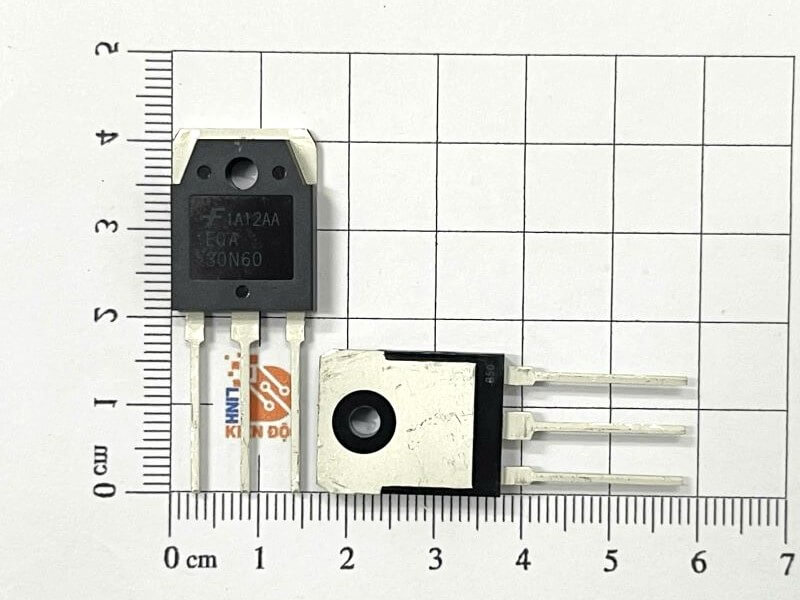

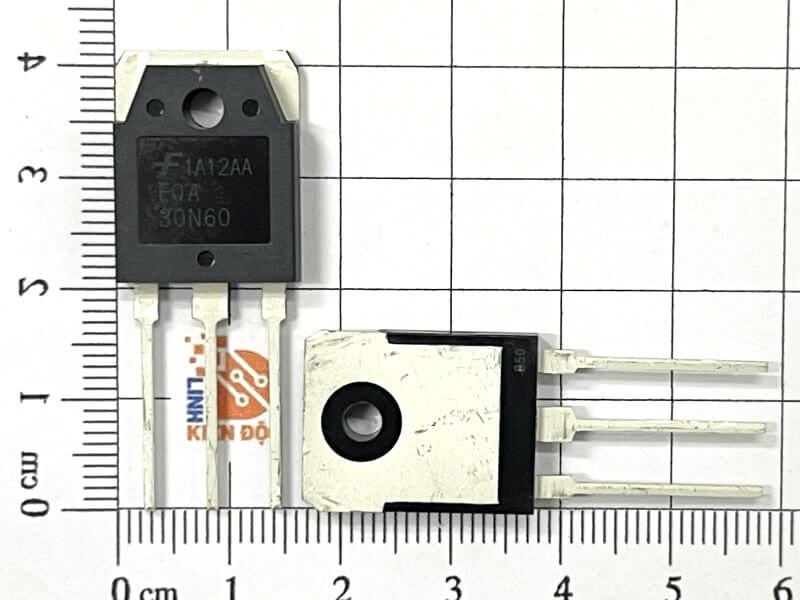

FQA30N60 sử dụng kiểu đóng gói TO-3P, thuộc nhóm linh kiện bán dẫn công suất có thể gắn với bộ tản nhiệt ngoài.

Đặc điểm bên ngoài:

• Kiểu vỏ: TO-3P.
• Tổng số chân: 3 chân.
• Thân linh kiện dạng dẹt.
• Có lỗ bắt vít cố định tản nhiệt.
• Chân kim loại bố trí thành một hàng.
• Phù hợp với công nghệ hàn xuyên lỗ.
• Có bề mặt truyền nhiệt ở phía sau.

Sơ đồ chân FQA30N60

Khi nhìn vào mặt trước có chữ in trên thân, hướng chân xuống dưới, sơ đồ chân thông dụng của FQA30N60 là:

Chân	Ký hiệu	Chức năng
1	G – Gate	Cực điều khiển
2	D – Drain	Cực công suất
3	S – Source	Cực công suất

Bản kim loại phía sau thường được nối điện với cực Drain. Khi lắp lên tản nhiệt chung hoặc tản nhiệt nối mass, cần sử dụng vật liệu cách điện phù hợp nếu thiết kế yêu cầu.

Kích thước cơ khí chính xác cần được đối chiếu theo bản vẽ TO-3P của nhà sản xuất.

6. Nguyên lý hoạt động của MOSFET FQA30N60

MOSFET FQA30N60 hoạt động bằng cách điều khiển dòng điện giữa Drain và Source thông qua điện áp Gate–Source.

Trạng thái dẫn điện

Khi điện áp VGS đạt mức điều khiển phù hợp, kênh dẫn bên trong MOSFET được hình thành, cho phép dòng điện chạy qua Drain–Source.

Trong trạng thái dẫn, MOSFET có điện trở dẫn RDS(on), gây ra tổn hao công suất theo công thức gần đúng:

P = I² × RDS(on)

Trong đó:

• P: Công suất tổn hao dẫn.
• I: Dòng điện qua MOSFET.
• RDS(on): Điện trở dẫn khi MOSFET được kích hoạt đầy đủ.

Trạng thái ngắt

Khi điện áp VGS giảm xuống mức ngắt phù hợp, MOSFET ngừng dẫn dòng qua kênh chính.

Tuy nhiên, diode thân vẫn có thể dẫn dòng theo chiều thuận của diode trong một số cấu hình mạch.

Hoạt động trong mạch nguồn xung

Trong bộ nguồn chuyển mạch, MOSFET được điều khiển đóng và ngắt liên tục theo tín hiệu PWM.

Quá trình này cho phép điều chỉnh năng lượng truyền qua cuộn cảm hoặc biến áp xung.

Tần số chuyển mạch, tốc độ đóng cắt và hiệu suất phụ thuộc vào mạch driver Gate, tải và đặc tính điện của MOSFET.

7. Ứng dụng của MOSFET FQA30N60

MOSFET FQA30N60 được sử dụng trong các thiết bị điện tử công suất có yêu cầu chịu điện áp cao.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn chuyển mạch SMPS.
• Bộ nguồn công nghiệp.
• Mạch nguồn AC-DC.
• Bộ chuyển đổi DC-DC điện áp cao.
• Mạch điều khiển công suất.
• Bộ nguồn thiết bị điện tử.
• Bộ nguồn máy hàn điện tử có thiết kế phù hợp.
• Mạch chuyển đổi năng lượng.
• Thiết bị điều khiển điện tử công nghiệp.
• Mạch đóng cắt điện áp cao.
• Bộ nguồn thiết bị tự động hóa.
• Mạch điều khiển biến áp xung.
• Sửa chữa bo mạch nguồn công suất.
• Thay thế MOSFET công suất trên PCB.

Việc sử dụng FQA30N60 trong từng ứng dụng cần được đánh giá theo điện áp đỉnh, dòng điện, tần số chuyển mạch và khả năng tản nhiệt.

8. Ưu điểm của MOSFET FQA30N60

Điện áp chịu đựng 600V: Phù hợp với các mạch chuyển mạch điện áp cao trong giới hạn thiết kế.

Dòng điện danh định 30A: Đáp ứng nhu cầu lựa chọn linh kiện cho các mạch công suất có dòng điện phù hợp.

Cấu trúc MOSFET kênh N: Thuận tiện cho nhiều cấu hình chuyển mạch công suất.

Điều khiển bằng điện áp Gate: Cho phép kết nối với các mạch driver MOSFET chuyên dụng.

Khả năng đóng cắt nhanh: Phù hợp với các ứng dụng nguồn xung khi được điều khiển đúng kỹ thuật.

Kiểu đóng gói TO-3P: Thuận tiện cho việc lắp đặt bộ tản nhiệt ngoài.

Ứng dụng đa dạng: Phù hợp với bộ nguồn công nghiệp, mạch chuyển đổi năng lượng và thiết bị điện tử công suất.

9. Lưu ý khi sử dụng và thay thế MOSFET FQA30N60

Khi lựa chọn và thay thế FQA30N60 cần chú ý:

• Kiểm tra chính xác mã linh kiện FQA30N60.
• Xác nhận đúng MOSFET kênh N.
• Kiểm tra điện áp chịu đựng 600V.
• Đối chiếu dòng điện danh định 30A.
• Kiểm tra đúng kiểu đóng gói TO-3P.
• Xác định chính xác thứ tự chân Gate, Drain và Source.
• Không vượt quá giới hạn điện áp Gate–Source.
• Kiểm tra điện trở dẫn RDS(on).
• Đánh giá công suất tổn hao khi hoạt động.
• Kiểm tra điện trở Gate và mạch driver.
• Đảm bảo bộ tản nhiệt đủ khả năng làm mát.
• Sử dụng miếng cách điện khi lắp lên tản nhiệt nếu cần.
• Kiểm tra tụ lọc, diode và biến áp xung.
• Kiểm tra điện áp đỉnh do quá trình đóng cắt tạo ra.
• Không thay bằng MOSFET có điện áp chịu đựng thấp hơn.
• Kiểm tra tình trạng chập Drain–Source trước khi lắp mới.
• Kiểm tra nguyên nhân gây hư hỏng MOSFET cũ.
• Sử dụng biện pháp chống tĩnh điện khi thao tác.

Lưu ý an toàn: FQA30N60 thường được sử dụng trong các mạch điện áp cao. Cần ngắt nguồn, kiểm tra điện áp còn lại trên tụ lọc và bảo đảm an toàn điện trước khi sửa chữa.

10. Kết luận

FQA30N60 MOSFET kênh N 30A 600V TO-3P là linh kiện bán dẫn công suất cao, được sử dụng trong các bộ nguồn chuyển mạch, mạch chuyển đổi điện năng và thiết bị điện tử công nghiệp.

Với điện áp chịu đựng 600V, dòng điện danh định 30A và kiểu đóng gói TO-3P, FQA30N60 phù hợp với các ứng dụng yêu cầu đóng cắt công suất và khả năng tản nhiệt tốt.

MOSFET sử dụng điện áp Gate để điều khiển dòng điện giữa Drain và Source, cho phép thực hiện chức năng chuyển mạch trong các bộ nguồn điện tử.

Khi lựa chọn FQA30N60, cần kiểm tra chính xác mã sản phẩm, sơ đồ chân, điện áp hoạt động, dòng tải, mạch điều khiển Gate và điều kiện tản nhiệt để đảm bảo khả năng tương thích và vận hành ổn định.
