FQF12N65CF Mosfet kênh N 12A 650V TO-220F

FQF12N65CF là MOSFET công suất kênh N được thiết kế cho các mạch đóng cắt điện áp cao. Với khả năng chịu điện áp 650V, dòng điện tối đa khoảng 12A và dạng vỏ TO-220F, linh kiện phù hợp cho nhiều ứng dụng nguồn xung, bộ nghịch lưu, mạch điều khiển công suất và các thiết bị điện tử công nghiệp.

Trên thị trường, mã FQF12N65 được giới thiệu với thông số 12A/650V và package TO-220F.

Thông số FQF12N65CF

Thông số	Giá trị
Mã linh kiện	FQF12N65CF
Loại linh kiện	MOSFET công suất
Kênh	N-Channel
Điện áp Drain-Source (VDS)	650V
Dòng Drain tối đa (ID)	12A
Kiểu đóng gói	TO-220F
Ứng dụng chính	Đóng cắt công suất, nguồn xung, inverter
Chức năng	Công tắc điện tử công suất cao



Lưu ý: Các thông số như RDS(on), VGS(th), điện áp Gate tối đa, công suất tiêu tán và nhiệt độ hoạt động cần được đối chiếu với datasheet chính xác của nhà sản xuất/lô linh kiện trước khi thiết kế mạch.

FQF12N65CF là gì?

MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) là transistor hiệu ứng trường được điều khiển bằng điện áp tại chân Gate. Với cấu trúc N-Channel, FQF12N65CF có thể được sử dụng như một khóa điện tử để đóng và ngắt dòng điện trong mạch công suất.

Khi điện áp điều khiển Gate phù hợp, MOSFET chuyển sang trạng thái dẫn, cho phép dòng điện đi qua giữa Drain (D) và Source (S). Khi tín hiệu Gate được ngắt, MOSFET chuyển sang trạng thái tắt và hạn chế dòng điện.

Nhờ khả năng chịu điện áp cao lên tới 650V, FQF12N65CF hướng đến các mạch có điện áp DC cao hoặc các mạch chuyển mạch tạo ra điện áp lớn.

Chức năng của MOSFET FQF12N65CF

1. Đóng cắt nguồn điện áp cao

Chức năng quan trọng nhất của FQF12N65CF là hoạt động như một công tắc bán dẫn. MOSFET có thể được điều khiển đóng/ngắt ở tần số cao để kiểm soát năng lượng truyền đến tải.

Đây là nguyên lý thường được sử dụng trong:

• Nguồn xung SMPS.
• Bộ nguồn AC-DC.
• Bộ nghịch lưu điện áp.
• Mạch chuyển đổi DC-DC.
• Mạch điều khiển công suất.
• Thiết bị điện tử công nghiệp.

2. Điều khiển tải công suất

FQF12N65CF có thể đảm nhiệm vai trò khóa công suất trong các mạch điều khiển tải. Tín hiệu điều khiển tại Gate có công suất nhỏ hơn đáng kể so với công suất được đóng cắt ở phần Drain-Source.

Điều này giúp MOSFET phù hợp với các thiết kế cần điều khiển tải công suất bằng mạch điều khiển điện tử.

3. Làm việc trong mạch chuyển đổi công suất

MOSFET điện áp cao thường được sử dụng trong các bộ chuyển đổi năng lượng. Khi được điều khiển đúng, quá trình đóng/ngắt nhanh giúp mạch chuyển đổi điện áp và năng lượng hiệu quả hơn so với phương pháp điều khiển tuyến tính.

Ưu điểm của FQF12N65CF

Điện áp chịu đựng cao: mức VDS 650V giúp linh kiện phù hợp với nhiều thiết kế nguồn và mạch công suất điện áp cao.

Dòng tải lớn: thông số dòng danh định 12A giúp FQF12N65CF có thể đảm nhiệm các ứng dụng công suất tương đối lớn, với điều kiện hệ thống tản nhiệt và điều kiện làm việc đáp ứng yêu cầu.

Đóng gói TO-220F: dạng vỏ TO-220F thuận tiện cho việc lắp ráp trên PCB và thiết kế tản nhiệt. Các MOSFET 650V dạng TO-220F cũng được sử dụng phổ biến trong các thiết kế nguồn công suất.

Điều khiển bằng điện áp Gate: MOSFET không yêu cầu dòng điều khiển liên tục ở Gate như transistor lưỡng cực, giúp thuận tiện khi kết nối với tầng driver.

Ứng dụng FQF12N65CF

Nguồn xung SMPS

FQF12N65CF có thể được sử dụng làm transistor đóng cắt chính trong nguồn xung công suất. MOSFET thực hiện quá trình đóng/ngắt ở tần số cao, phối hợp với biến áp xung, diode, cuộn cảm và mạch điều khiển để chuyển đổi năng lượng.

Bộ sạc và adapter công suất

MOSFET 650V là lựa chọn phù hợp cho tầng công suất của nhiều thiết kế adapter và bộ nguồn chuyển mạch, đặc biệt ở phía điện áp cao của mạch.

Mạch inverter

FQF12N65CF có thể được sử dụng trong các bộ nghịch lưu để đóng cắt điện áp DC và tạo dạng sóng AC thông qua cấu trúc cầu hoặc bán cầu.

Bộ nguồn công nghiệp

Các thiết bị nguồn công nghiệp thường yêu cầu linh kiện có khả năng chịu điện áp cao và làm việc ổn định trong chế độ chuyển mạch. FQF12N65CF có thể được cân nhắc cho các thiết kế như nguồn điều khiển, bộ chuyển đổi công suất và mạch cấp nguồn.

Mạch điều khiển động cơ

MOSFET công suất có thể xuất hiện trong tầng công suất của các bộ điều khiển động cơ và tải cảm. Tuy nhiên, khi sử dụng với tải cảm cần thiết kế mạch bảo vệ phù hợp để hạn chế điện áp tăng vọt trên Drain-Source.

Những lưu ý khi sử dụng FQF12N65CF

Không nên hiểu thông số 12A/650V là MOSFET có thể đồng thời hoạt động liên tục ở 650V và 12A trong mọi điều kiện. Khả năng tải thực tế còn phụ thuộc vào nhiệt độ, RDS(on), công suất tổn hao, tần số đóng cắt, thiết kế PCB và hệ thống tản nhiệt.

Khi thiết kế mạch, cần đặc biệt kiểm tra:

• Điện áp VDS thực tế và biên độ xung quá áp.
• Điện áp điều khiển VGS.
• Điện trở RDS(on).
• Dòng điện liên tục và dòng xung.
• Công suất tổn hao.
• Nhiệt độ mối nối.
• Khả năng tản nhiệt của package TO-220F.
• Tần số đóng cắt.
• Mạch bảo vệ Gate.
• Mạch chống xung áp đối với tải cảm.

Đặc biệt, với mạch điện lưới hoặc điện áp DC cao, cần đảm bảo khoảng cách cách điện, thiết kế PCB và các biện pháp an toàn điện phù hợp.

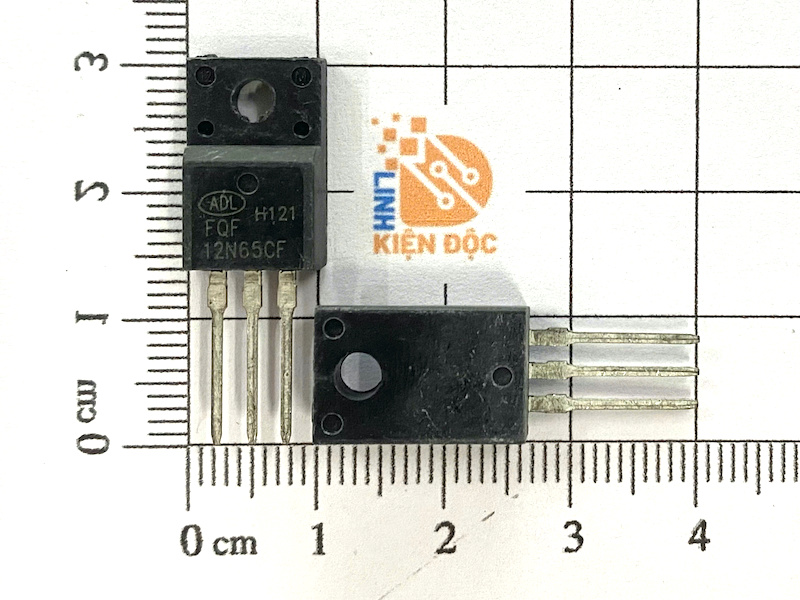

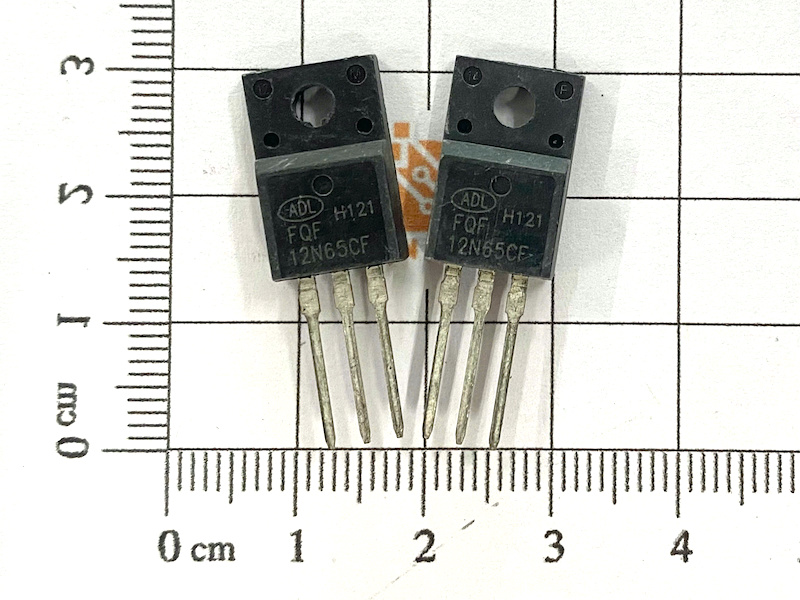

Kích thước
