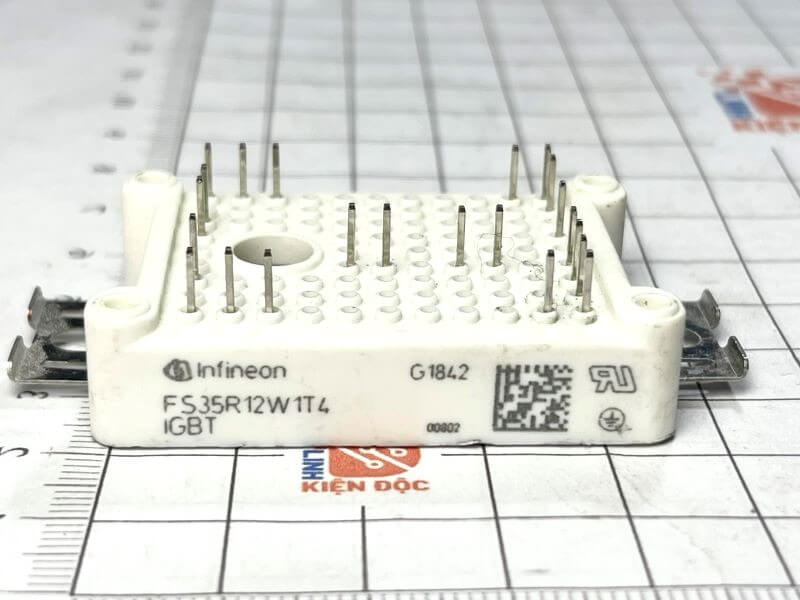

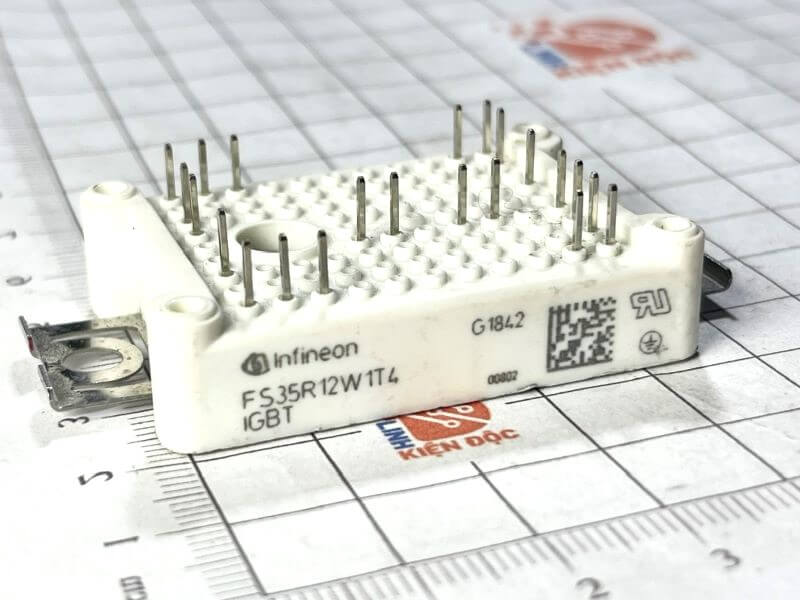

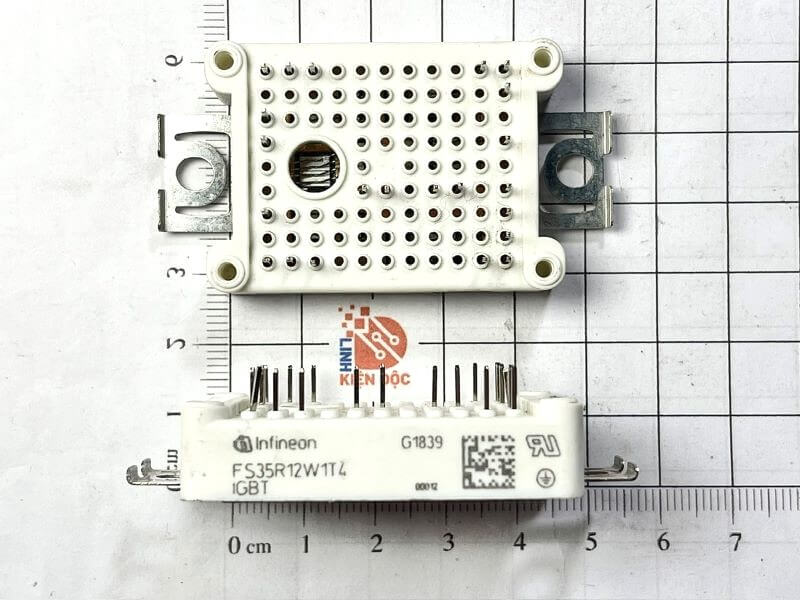

FS35R12W1T4 Module IGBT 35A 1200V (tháo máy)

Giới thiệu FS35R12W1T4

FS35R12W1T4 là module IGBT công suất của Infineon, thuộc dòng EasyPACK/EasyPIM, tích hợp cấu hình nghịch lưu 3 pha (six-pack). Module sử dụng công nghệ IGBT Trench Field-Stop thế hệ mới, cho hiệu suất cao, tổn hao thấp và độ tin cậy cao trong các ứng dụng công nghiệp.

Đặc điểm nổi bật

• Điện áp chịu đựng cao 1200V, phù hợp cho hệ thống công suất trung bình

• Dòng làm việc danh định 35A

• Công nghệ IGBT Trench Field-Stop (IGBT4) cho:

  • VCE(sat) thấp

  • Tổn hao chuyển mạch nhỏ

  • Hoạt động ổn định ở tần số cao

• Tích hợp diode hồi tiếp nhanh cho từng IGBT

• Có cảm biến nhiệt NTC bên trong module

• Đóng gói EasyPACK/EasyPIM nhỏ gọn, dễ lắp đặt và tản nhiệt

• Độ bền cao, thích hợp cho môi trường công nghiệp liên tục

Thông số kỹ thuật chính

• Loại linh kiện: Module IGBT nghịch lưu 3 pha

• Điện áp cực góp – cực phát (VCES): 1200V

• Dòng cực góp danh định (IC): 35A

• Dòng xung cực đại: ~70A

• Điện áp điều khiển cổng (VGE): ±15V

• Điện áp bão hòa VCE(sat): khoảng 2.1 – 2.3V

• Công suất tổn hao tối đa: ~225W

• Nhiệt độ mối nối cho phép: lên tới 150°C

• Tích hợp: 6 IGBT + 6 diode + NTC

• Kiểu lắp đặt: bắt vít lên đế tản nhiệt

Sơ đồ cấu tạo

Ứng dụng

• Biến tần điều khiển động cơ AC

• Servo drive, bộ điều khiển chuyển động

• Máy nén, hệ thống HVAC

• UPS – bộ lưu điện

• Nguồn công nghiệp

• Thiết bị tự động hóa nhà máy

Kích thước

Xem thêm: Nhiều sản phẩm IGBT khác tại đây

Datasheet FS35R12W1T4
