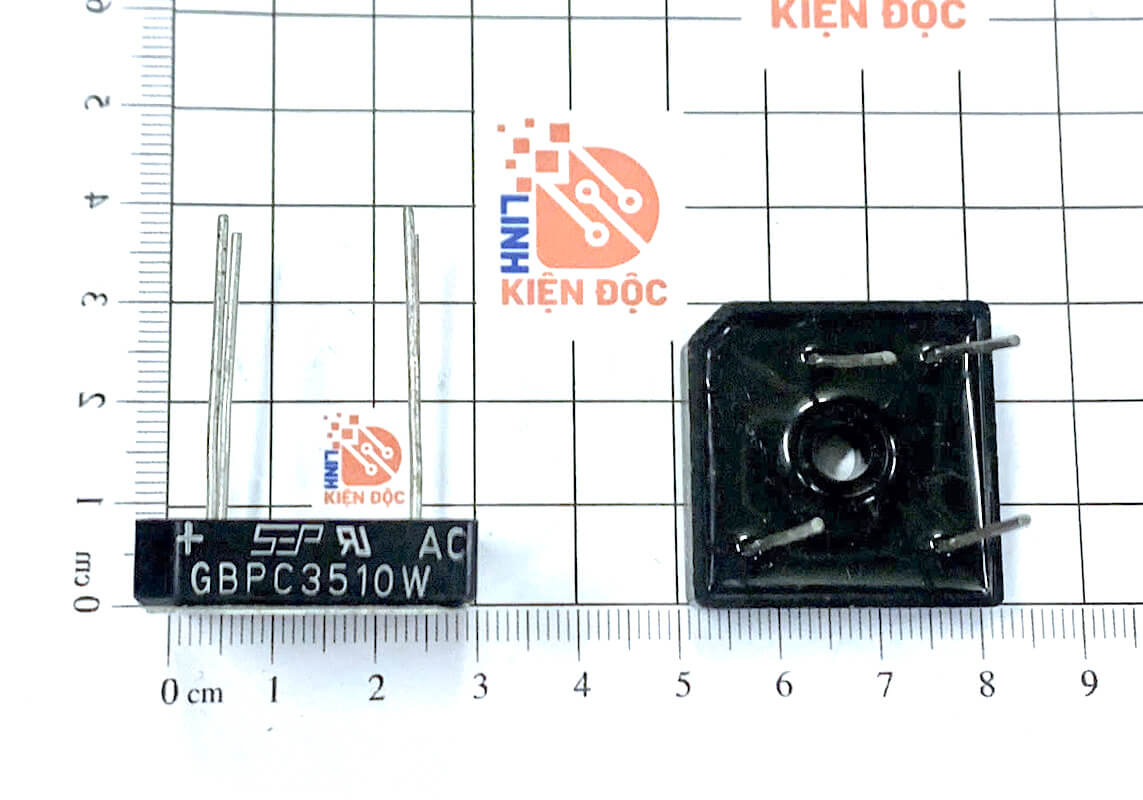

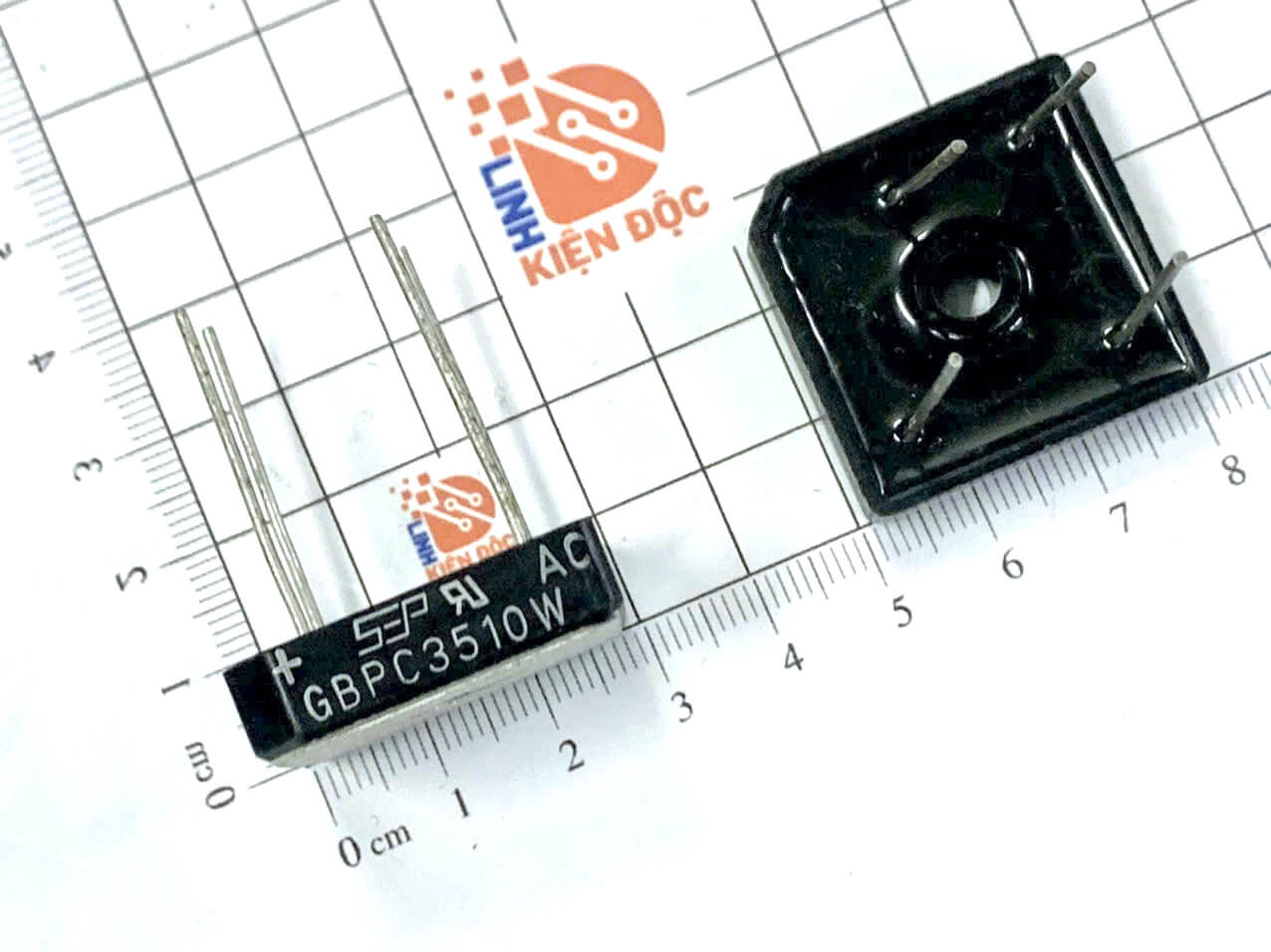

GBPC3510W 35A 1000V Diode cầu chỉnh lưu

Giới thiệu chung về GBPC3510W

GBPC3510W là diode cầu chỉnh lưu 1 pha, được sử dụng để biến đổi điện áp xoay chiều AC thành điện áp một chiều DC trong các bộ nguồn, mạch công suất và thiết bị điện tử công nghiệp. Linh kiện có dòng chỉnh lưu danh định 35 A và điện áp ngược cực đại 1000 V.

GBPC3510W thuộc dòng cầu diode GBPC, có dạng module 4 chân, phù hợp với phương pháp lắp xuyên lỗ. Bên trong linh kiện gồm 4 diode silicon được mắc theo cấu hình cầu chỉnh lưu toàn sóng.

1. Đặc điểm cấu tạo

GBPC3510W được cấu tạo từ 4 diode bán dẫn silicon mắc thành cầu. Cấu trúc này cho phép chỉnh lưu cả hai nửa chu kỳ của điện áp AC.

• Cầu chỉnh lưu 1 pha, chỉnh lưu toàn sóng.
• Bên trong gồm 4 diode silicon.
• Chip diode được xử lý theo công nghệ glass passivated, giúp tăng độ ổn định và độ tin cậy.
• Vỏ nhựa đúc chắc chắn, phù hợp với các ứng dụng công suất.
• Có 4 chân kết nối gồm 2 chân AC, 1 chân dương DC và 1 chân âm DC.
• Có kết cấu thuận tiện cho việc cố định và hỗ trợ tản nhiệt.
• Phù hợp với các mạch có dòng điện tương đối lớn.

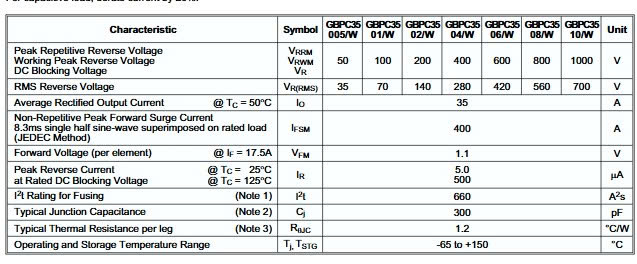

2. Thông số kỹ thuật

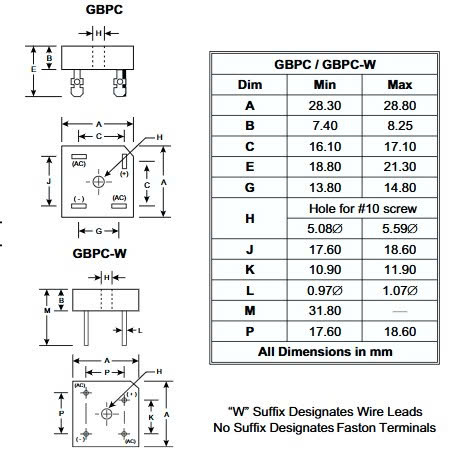

3. Kích thước

4. Sơ đồ chân

GBPC3510W có 4 đầu cực:

Trong đó:

• Hai chân ký hiệu ~: đầu vào điện áp AC.
• Chân +: đầu ra DC dương.
• Chân -: đầu ra DC âm.

Cần kiểm tra ký hiệu được in trực tiếp trên thân linh kiện trước khi đấu nối để tránh lắp ngược cực.


5. Ứng dụng

GBPC3510W được sử dụng trong nhiều mạch điện công suất, đặc biệt là các ứng dụng cần chuyển đổi AC sang DC, như:

• Bộ nguồn AC-DC công suất lớn.
• Bộ sạc ắc quy.
• Bộ nguồn DC.
• Mạch chỉnh lưu đầu vào của nguồn switching.
• Nguồn cấp cho động cơ DC.
• Bộ điều khiển động cơ.
• Thiết bị điện công nghiệp.
• Mạch chỉnh lưu sử dụng biến áp công suất.
• Bộ nguồn cho các hệ thống tự động hóa.
• Mạch chỉnh lưu trước tầng inverter.
• Các thiết bị yêu cầu cầu diode chịu dòng cao.

6. Lưu ý khi sử dụng

Mặc dù GBPC3510W có dòng danh định 35 A, không nên hiểu rằng linh kiện luôn có thể hoạt động liên tục ở 35 A trong mọi điều kiện. Dòng điện thực tế phụ thuộc vào nhiệt độ môi trường, phương pháp tản nhiệt, nhiệt độ vỏ và điều kiện làm việc.

Khi sử dụng ở dòng lớn cần chú ý:

• Nên có giải pháp tản nhiệt phù hợp.
• Tính toán tổn hao công suất do sụt áp trên diode.
• Khi kết hợp với tụ lọc có điện dung lớn, dòng nạp tụ ban đầu có thể rất cao.
• Nên có hệ số dự phòng về dòng điện và điện áp.
• Không nên vận hành liên tục sát giới hạn 35 A và 1000 V.
• Kiểm tra chính xác các chân ~, ~, +, - trước khi cấp nguồn.
• Với mạch điện áp cao, cần đảm bảo khoảng cách cách điện và an toàn điện phù hợp.
