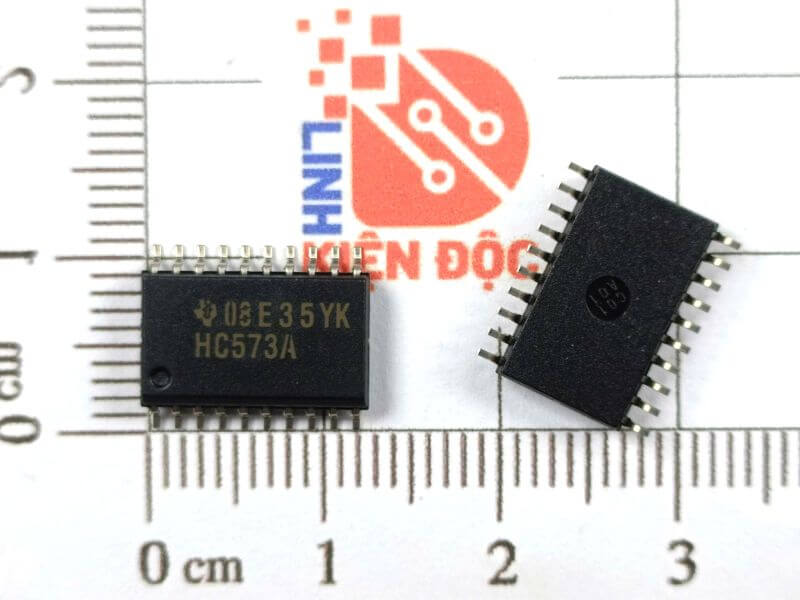

HC573A, 74HC573 SOP-20 7.2mm Texas

Giới thiệu HC537A

IC 74HC573D là chốt trong suốt loại D 8 bit với đầu ra 3 trạng thái. Thiết bị có đầu vào cho phép chốt (LE) và cho phép đầu ra (OE). Khi LE ở mức CAO, dữ liệu tại các đầu vào sẽ đi vào các chốt. Trong điều kiện này, các chốt trong suốt, đầu ra chốt sẽ thay đổi mỗi khi đầu vào D tương ứng của nó thay đổi. Khi LE ở mức THẤP, các chốt lưu trữ thông tin có tại các đầu vào tại thời điểm thiết lập trước khi chuyển đổi từ CAO sang THẤP của LE. Mức CAO trên OE khiến các đầu ra có trạng thái TẮT trở kháng cao. Hoạt động của đầu vào OE không ảnh hưởng đến trạng thái của các chốt. Đầu vào bao gồm diode kẹp. Điều này cho phép sử dụng điện trở giới hạn dòng điện để giao diện đầu vào với điện áp vượt quá VCC.



Đặc tính HC537A

• Dải điện áp cung cấp rộng từ 2,0 V đến 6,0V
• CMOS tiêu tán công suất thấp
• Khả năng chống nhiễu cao
• Mức đầu vào:
• Đối với 74HC573: Mức CMOS
• Đối với 74HCT573: Mức TTL
• Đầu vào và đầu ra ở hai bên đối diện của gói cho phép giao tiếp dễ dàng với bộ vi xử lý
• Hữu ích làm cổng đầu vào hoặc đầu ra cho bộ vi xử lý và máy vi tính
• Đầu ra không đảo 3 trạng thái cho các ứng dụng hướng bus
• Đầu vào cho phép đầu ra 3 trạng thái phổ biến
• Hiệu suất chốt vượt quá 100 mA theo JESD 78 Loại II Mức B
• Tuân thủ các tiêu chuẩn JEDEC:
• JESD8C (2,7V đến 3,6 V)
• JESD7A (2,0V đến 6,0V)
• Bảo vệ ESD:
• HBM JESD22-A114F vượt quá 2000 V
• MM JESD22-A115-A vượt quá 200 V
• Dải nhiệt độ từ -40°C đến +80°C và từ -40°C đến +125°C

Sơ đồ khối IC HC573A

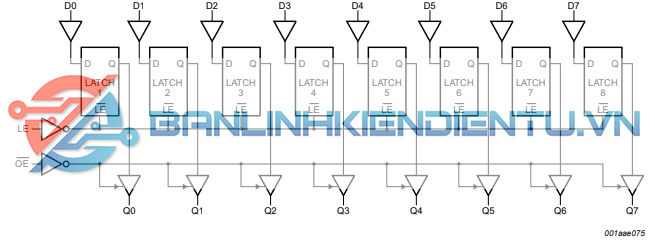

Sơ đồ Logic IC HC573A

Kí hiệu Logic IC HC573A

Sơ đồ mô tả chân IC HC573A

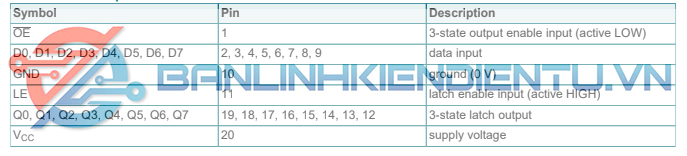

Bảng mô tả chân HC573A

Bảng mô tả chức năng HC573A

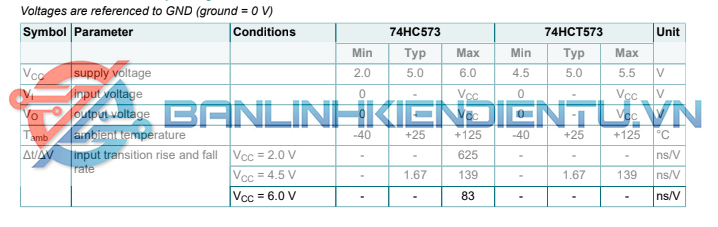

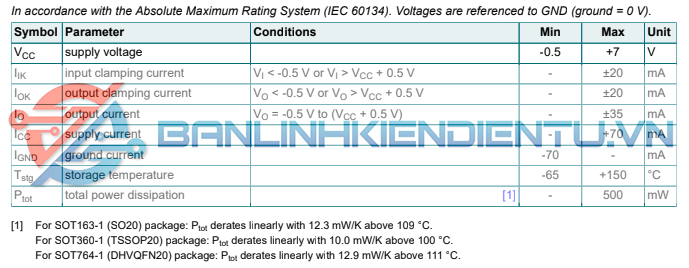

Thông số kĩ thuật cơ bản HC573A

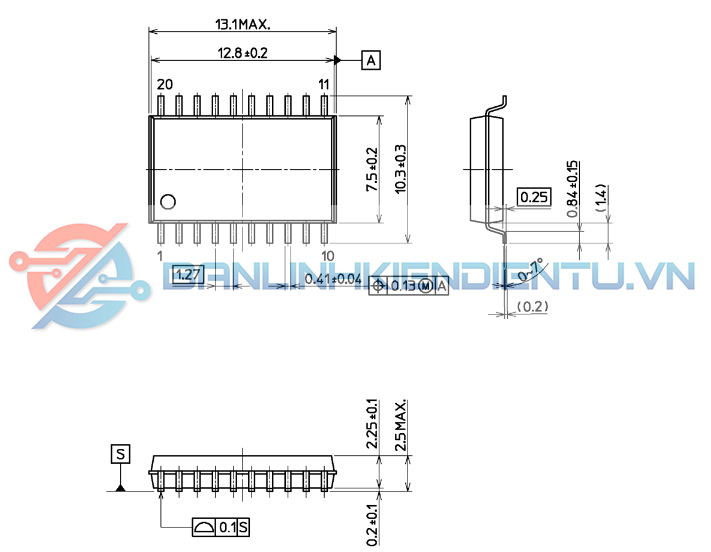

Kích thước HC573A (mm)

Xem thêm nhiều sản phẩm IC số họ 74xxx Tại đây

Datasheet HC573A
