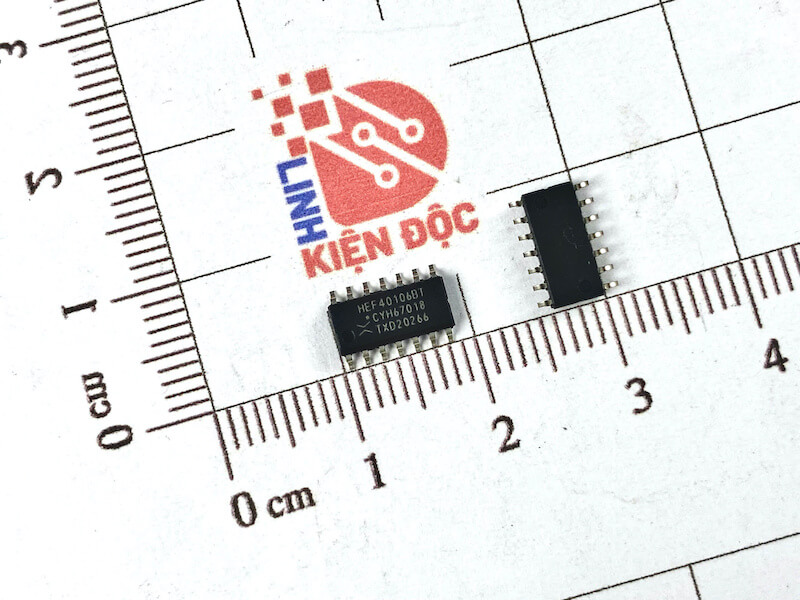

HEF40106BT HEF40106 IC số SOP-14

Giới thiệu về HEF40106BT

HEF40106BT là một vi mạch logic tích hợp thuộc họ CMOS, bao gồm 6 mạch Schmitt trigger inverter (bộ đảo) độc lập. IC này được thiết kế để chuyển đổi tín hiệu đầu vào tương tự thành tín hiệu kỹ thuật số, với các ngưỡng chuyển đổi được xác định bởi đặc tính Schmitt trigger. Nó thường được sử dụng trong các ứng dụng xử lý tín hiệu, tạo dao động và chuyển đổi tín hiệu.

Đặc điểm nổi bật HEF40106BT

• Schmitt Trigger:
  • Mỗi bộ đảo có đặc tính Schmitt trigger, cung cấp độ nhiễu cao và giảm sự ảnh hưởng của các tín hiệu đầu vào không ổn định.
  • Tăng độ ổn định cho tín hiệu đầu ra khi đầu vào có độ dốc tín hiệu nhỏ.
• Công nghệ CMOS:
  • Tiêu thụ năng lượng thấp.
  • Tương thích với các thiết bị logic khác trong họ CMOS.
• Dải điện áp rộng:
  • Hỗ trợ hoạt động trong dải điện áp từ 3V đến 15V, phù hợp với nhiều ứng dụng.
• Khả năng chịu tải tốt:
  • Có thể lái trực tiếp các đầu vào CMOS khác hoặc tải nhỏ.
• Khả năng tích hợp cao:
  • Tích hợp 6 mạch Schmitt trigger inverter trong một IC.

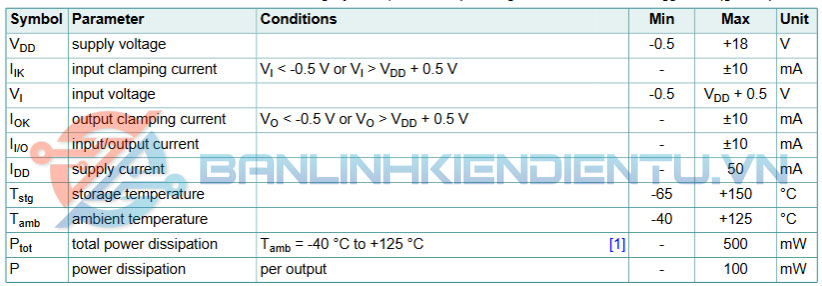

Thông số kỹ thuật HEF40106BT

Ứng dụng HEF40106BT

• Tạo dao động:
  • Dùng trong các mạch tạo dao động RC đơn giản nhờ đặc tính Schmitt trigger.
• Xử lý tín hiệu tương tự thành số:
  • Chuyển đổi tín hiệu analog thành tín hiệu digital trong các ứng dụng cảm biến.
• Tăng cường tín hiệu:
  • Lọc nhiễu và ổn định tín hiệu đầu vào không ổn định.
• Mạch phát xung vuông:
  • Ứng dụng trong các hệ thống cần tạo tín hiệu xung nhịp hoặc định thời.
• Cổng logic cơ bản:
  • Thực hiện các phép logic cơ bản và tổ hợp các tín hiệu.

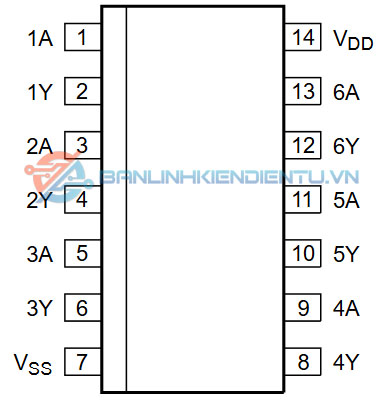

Sơ đồ chân HEF40106BT

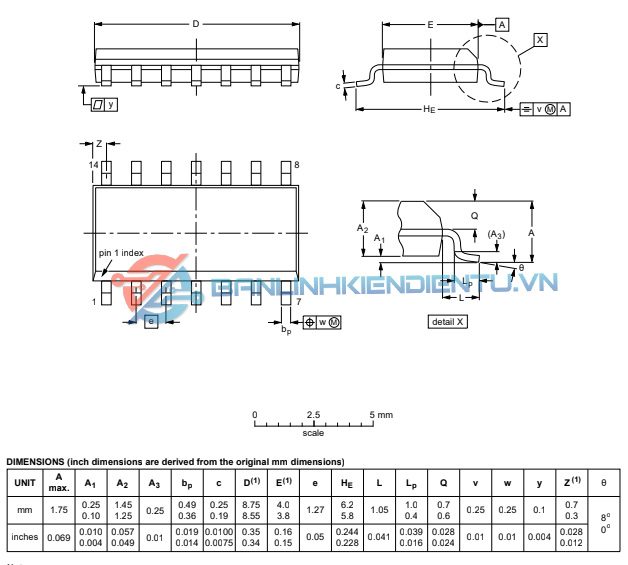

Kích thước HEF40106BT

Xem thêm: Các sản phẩm IC số khác

Datasheet HEF40106BT
