1. HY3210 là gì?

HY3210 là MOSFET công suất kênh N – N-Channel Enhancement Mode MOSFET.

MOSFET có 3 cực chính:

• G – Gate: chân điều khiển.
• D – Drain: cực máng.
• S – Source: cực nguồn.

MOSFET được điều khiển bằng điện áp giữa Gate và Source (VGS). Khi được kích hoạt ở mức điện áp Gate phù hợp, MOSFET chuyển sang trạng thái dẫn, cho phép dòng điện lớn đi qua Drain-Source.

HY3210 được thiết kế cho các ứng dụng power switching, nguồn dự phòng UPS và các hệ thống điều khiển công suất. Datasheet cũng cho biết linh kiện được 100% avalanche tested, hướng tới độ tin cậy cao trong các ứng dụng đóng cắt.

---

2. Chức năng của MOSFET HY3210

Đóng cắt dòng điện công suất

Chức năng chính của HY3210 là làm công tắc điện tử công suất.

Nguyên lý hoạt động:

Tín hiệu điều khiển → Gate → HY3210 ON/OFF → Điều khiển dòng tải

Khi Gate được cấp điện áp phù hợp, MOSFET dẫn điện với điện trở RDS(on) thấp. Khi tín hiệu điều khiển thay đổi, MOSFET chuyển sang trạng thái ngắt.

Nhờ khả năng chịu dòng cao, HY3210 có thể được sử dụng trong những mạch cần đóng cắt dòng điện lớn.

---

3. Điện áp Drain-Source 100V

Thông số quan trọng của HY3210:

VDSS = 100V

Đây là điện áp Drain-Source tối đa mà MOSFET được thiết kế để chịu trong điều kiện định mức. Datasheet HY3210 cũng công bố VGS tối đa ±20V.

Mức điện áp 100V phù hợp với nhiều hệ thống điện áp thấp và trung bình như:

• Hệ thống 12V.
• Hệ thống 24V.
• Hệ thống 36V.
• Hệ thống 48V.
• Một số mạch DC bus dưới 100V.

Tuy nhiên, không nên vận hành MOSFET sát giới hạn 100V trong thiết kế thực tế. Điện áp tăng đột biến do tải cảm, dây dẫn hoặc quá trình switching cần được tính toán và kiểm soát.

---

4. Dòng Drain lên tới 120A

HY3210 có thông số:

ID = 120A tại TC = 25°C

Đây là dòng Drain liên tục trong điều kiện nhiệt được quy định bởi datasheet. Một số nguồn thương mại cũng ghi nhận HY3210 là MOSFET 100V/120A.

Tuy nhiên, 120A không có nghĩa MOSFET luôn có thể hoạt động liên tục ở 120A trong mọi điều kiện.

Khả năng chịu dòng thực tế phụ thuộc vào:

• Nhiệt độ môi trường.
• Nhiệt độ vỏ.
• Khả năng tản nhiệt.
• RDS(on).
• Tần số đóng cắt.
• Duty cycle.
• Thiết kế PCB.
• Điều kiện tải.

Theo dữ liệu kỹ thuật của HY3210, dòng Drain liên tục giảm xuống khoảng 84A tại TC = 100°C.

---

5. RDS(on) thấp – khoảng 6,8mΩ

Một ưu điểm nổi bật của HY3210 là điện trở Drain-Source khi dẫn thấp.

Theo datasheet:

RDS(on) typ = 6,8mΩ tại VGS = 10V.

Một số tài liệu của phiên bản HY3210 khác ghi nhận mức khoảng 6,7mΩ, trong khi các nguồn thương mại có thể công bố giới hạn tối đa khoảng 8,5mΩ tùy phiên bản.

RDS(on) thấp giúp giảm tổn hao khi MOSFET dẫn.

Công suất tổn hao dẫn điện có thể ước tính:

P ≈ I² × RDS(on)

Do tổn hao tăng theo bình phương dòng điện, việc sử dụng MOSFET có RDS(on) thấp đặc biệt có lợi trong các mạch dòng lớn.

---

6. Khả năng đóng cắt nhanh

HY3210 được thiết kế cho các ứng dụng power switching, vì vậy có thể sử dụng làm phần tử đóng cắt trong các bộ biến đổi công suất.

Đóng cắt nhanh giúp:

• Giảm thời gian chuyển mạch.
• Giảm tổn hao switching.
• Cải thiện hiệu suất.
• Hỗ trợ thiết kế bộ nguồn nhỏ gọn.
• Phù hợp với mạch PWM.

Tốc độ chuyển mạch thực tế vẫn phụ thuộc vào mạch driver Gate, điện trở Gate, điện dung ký sinh, layout PCB và tần số hoạt động.

---

7. Điện áp Gate-Source

HY3210 có:

VGSS = ±20V

theo datasheet HY3210.

Để đạt mức RDS(on) thấp được công bố, datasheet sử dụng điều kiện:

VGS = 10V.

Điều này rất quan trọng khi thiết kế mạch điều khiển. Không nên chỉ nhìn thông số “120A” mà bỏ qua điện áp kích Gate.

---

8. Khả năng chịu avalanche

HY3210 được công bố là:

100% Avalanche Tested

tức linh kiện được kiểm tra khả năng chịu avalanche theo quy trình thử nghiệm của nhà sản xuất.

Theo dữ liệu HY3210NA2P, năng lượng avalanche đơn xung EAS khoảng 419,2mJ trong điều kiện thử nghiệm quy định.

Khả năng avalanche giúp tăng độ bền của MOSFET khi xuất hiện các xung điện áp do tải cảm.

Tuy nhiên, không nên coi avalanche rating là phương án bảo vệ chính. Với mạch công suất, vẫn nên sử dụng các giải pháp như:

• TVS diode.
• RC snubber.
• RCD clamp.
• Mạch bảo vệ quá áp.

tùy theo thiết kế.

---

9. Thông số kỹ thuật HY3210

Thông số	Chi tiết
Tên linh kiện	HY3210
Loại	N-Channel Enhancement Mode MOSFET
Điện áp Drain-Source	100V
Dòng Drain liên tục	120A @ TC = 25°C
Dòng Drain tại TC = 100°C	84A
VGS tối đa	±20V
RDS(on) điển hình	6,8mΩ @ VGS = 10V
RDS(on) tối đa	Khoảng 8,5mΩ tùy phiên bản
Công suất tiêu tán tối đa	Khoảng 238W @ TC = 25°C
Nhiệt độ mối nối	-55°C đến +175°C
Năng lượng Avalanche đơn xung	Khoảng 419,2mJ
Gate charge	Khoảng 120nC tùy phiên bản/datasheet
Kiểu MOSFET	Kênh N
Package	TO-220FB/TO-220, 3 chân
Ứng dụng	Power Switching, UPS, Motor Control

Các thông số có thể thay đổi nhẹ giữa các revision/biến thể HY3210. Datasheet HUAYI hiện liệt kê nhiều package cho cùng họ HY3210, bao gồm TO-220FB-3L, TO-220FB-3M, TO-263-2L và TO-3PS.

---

10. Ý nghĩa của dòng 120A

Thông số 120A là một trong những điểm nổi bật nhất của HY3210.

Tuy nhiên, khi lựa chọn MOSFET cho mạch công suất, không nên chỉ dựa vào dòng định mức.

Ví dụ, với dòng điện lớn, ngay cả RDS(on) chỉ vài mΩ cũng tạo ra tổn hao đáng kể.

Công thức:

P = I² × RDS(on)

Vì vậy khi thiết kế hệ thống dòng cao cần xem xét đồng thời:

• ID.
• RDS(on).
• Nhiệt độ.
• Tản nhiệt.
• Điện áp VDS.
• Tần số switching.
• Gate charge.

Đặc biệt, nếu MOSFET hoạt động ở dòng lớn liên tục, việc tản nhiệt và thiết kế PCB có thể quan trọng không kém thông số 120A.

---

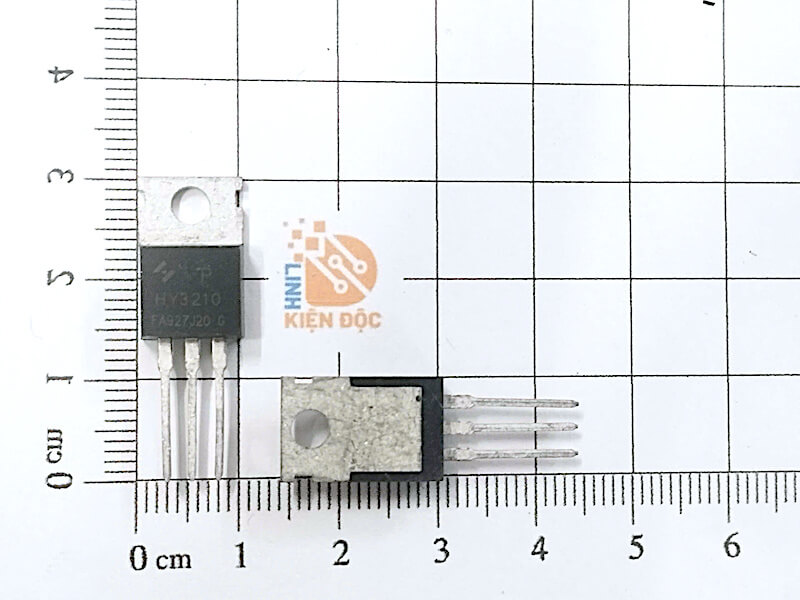

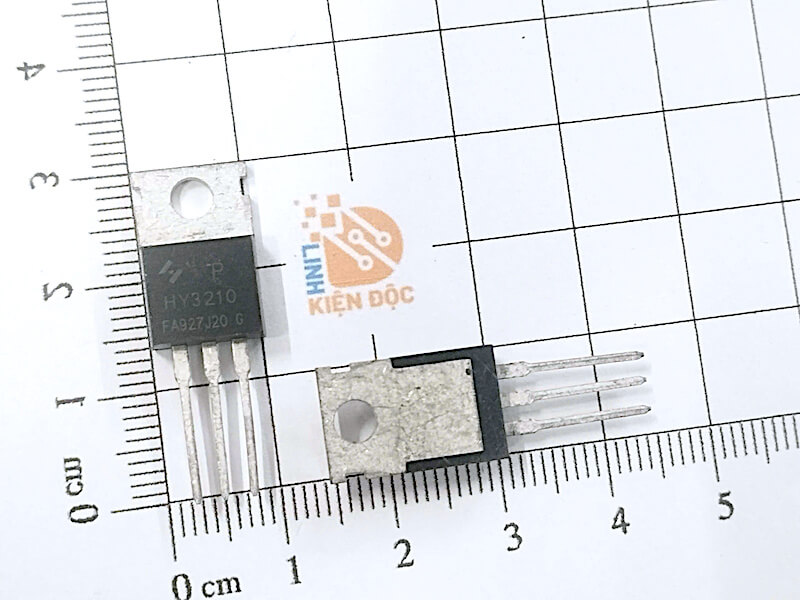

11. Package TO-220 của HY3210

HY3210 có phiên bản dạng TO-220FB 3 chân, thường được người bán gọi ngắn gọn là TO-220.

Package này có ưu điểm:

• Dễ lắp trên PCB.
• Có thể kết hợp với tản nhiệt.
• Thuận tiện khi sửa chữa và thay thế.
• Phù hợp với các mạch công suất.
• Có khả năng tản nhiệt tốt hơn các package SMD nhỏ.

Ngoài phiên bản TO-220FB, cùng mã HY3210 còn có biến thể TO-263 và một số package khác. Vì vậy khi mua hoặc thay thế cần kiểm tra đúng package. (LCSC Datasheet)

---

12. Sơ đồ chân HY3210

Phiên bản TO-220FB 3 chân của HY3210 có các cực:

G – D – S

Trong đó:

• G (Gate): chân điều khiển.
• D (Drain): chân công suất.
• S (Source): chân công suất và tham chiếu điều khiển Gate.

Khi thay thế MOSFET, cần kiểm tra đúng pinout của phiên bản thực tế, đặc biệt khi thay giữa các package hoặc giữa các nhà sản xuất khác nhau.

---

13. Ứng dụng của MOSFET HY3210

Nguồn chuyển mạch

HY3210 có thể sử dụng trong các mạch Power Switching để điều khiển dòng điện công suất.

Ứng dụng có thể bao gồm:

• Bộ nguồn DC-DC.
• Bộ biến đổi điện áp.
• Mạch PWM.
• Mạch đóng cắt công suất.
• Bộ nguồn công suất cao.

Datasheet xác định Power Switching application là một trong những ứng dụng chính.

---

UPS

HY3210 phù hợp với các hệ thống Uninterruptible Power Supply – UPS.

Trong UPS, MOSFET có thể được sử dụng trong:

• Mạch inverter.
• Mạch chuyển đổi DC-DC.
• Mạch sạc.
• Mạch điều khiển công suất.

Khả năng chịu dòng cao và RDS(on) thấp giúp HY3210 phù hợp với những tầng công suất có dòng điện lớn. Datasheet của HY3210 cũng liệt kê UPS là ứng dụng.

---

Điều khiển động cơ

HY3210 có thể sử dụng trong các mạch Motor Control, đặc biệt là hệ thống động cơ DC điện áp thấp.

Ví dụ:

• Điều khiển tốc độ động cơ bằng PWM.
• Bộ điều khiển động cơ DC.
• Xe điện.
• Bộ điều khiển quạt công suất lớn.
• Máy móc chạy động cơ DC.

Các tài liệu về HY3210 cũng liệt kê Motor Control trong nhóm ứng dụng.

---

Bộ điều khiển xe điện

Do có khả năng chịu dòng cao và điện áp 100V, HY3210 thường được tìm thấy trong nhóm linh kiện dành cho xe điện và bộ điều khiển động cơ trên thị trường linh kiện Việt Nam.

Có thể ứng dụng trong:

• Controller xe điện.
• Bộ điều khiển động cơ BLDC.
• Mạch công suất.
• Hệ thống truyền động điện.

Khi sử dụng cho xe điện, cần lựa chọn số lượng MOSFET và thiết kế tản nhiệt dựa trên dòng tải thực tế thay vì chỉ dựa vào thông số 120A.

---

Inverter

HY3210 có thể được sử dụng trong các mạch inverter công suất thấp và trung bình, đặc biệt ở phía điện áp DC thấp.

Ví dụ:

Ắc quy → MOSFET công suất → Mạch inverter → Điện áp AC

Tùy topology, MOSFET có thể được sử dụng trong:

• Half-bridge.
• Full-bridge.
• Push-pull.
• Buck/Boost converter.

---

14. Ưu điểm của HY3210

Dòng điện lớn 120A

Phù hợp với các mạch cần khả năng xử lý dòng cao trong điều kiện tản nhiệt phù hợp.

Điện áp 100V

Phù hợp với nhiều hệ thống điện áp DC thấp như 12V, 24V, 36V và 48V.

RDS(on) thấp

Mức khoảng 6,8mΩ typ. tại VGS = 10V giúp giảm tổn hao dẫn điện.

Khả năng chịu avalanche

HY3210 được công bố 100% avalanche tested, tăng độ tin cậy trong các ứng dụng đóng cắt tải cảm.

Package TO-220

Dễ lắp đặt và thuận tiện kết hợp với tản nhiệt.

---

15. HY3210 có thể dùng cho nguồn 12V, 24V, 48V không?

Có, đây là nhóm điện áp rất phù hợp với MOSFET 100V như HY3210, miễn là điện áp đỉnh và spike trong mạch vẫn nằm trong giới hạn an toàn.

Ví dụ:

• Nguồn 12V → phù hợp.
• Nguồn 24V → phù hợp.
• Nguồn 36V → phù hợp.
• Nguồn 48V → có thể sử dụng.
• Bus gần 100V → cần đặc biệt chú ý margin điện áp và spike.

Trong thực tế nên có một khoảng dự phòng đáng kể so với VDSS = 100V thay vì thiết kế để MOSFET liên tục làm việc sát 100V.

---

16. Lưu ý khi sử dụng HY3210

Không cấp quá ±20V vào Gate

Giới hạn VGS của HY3210 là ±20V.

Cần sử dụng driver Gate phù hợp để tránh làm hỏng lớp oxide của Gate.

Cần cấp Gate đủ mạnh

Thông số RDS(on) thấp được xác định tại:

VGS = 10V

Do đó, nếu chỉ kích Gate bằng điện áp quá thấp, RDS(on) có thể tăng đáng kể, khiến MOSFET nóng hơn.

Chú ý tản nhiệt

Dòng 120A chỉ đạt được trong điều kiện nhiệt được quy định.

Ở nhiệt độ case 100°C, datasheet công bố dòng liên tục giảm xuống khoảng 84A.

Không nên chạy sát 120A liên tục

Đối với các ứng dụng dòng cao như xe điện, inverter hoặc UPS, nên tính toán:

Tổn hao dẫn + tổn hao switching + nhiệt độ môi trường + nhiệt trở

để xác định dòng hoạt động thực tế.

---

17. Câu hỏi thường gặp về HY3210

HY3210 là MOSFET gì?

HY3210 là MOSFET công suất kênh N, dạng enhancement, điện áp 100V và dòng Drain định mức 120A.

HY3210 chịu được bao nhiêu Volt?

Điện áp Drain-Source tối đa là 100V.

HY3210 chịu được bao nhiêu Ampe?

Dòng Drain liên tục được công bố là 120A tại TC = 25°C. Ở nhiệt độ case 100°C, giá trị được công bố khoảng 84A.

HY3210 có RDS(on) bao nhiêu?

RDS(on) điển hình khoảng 6,8mΩ tại VGS = 10V theo datasheet HUAYI.

HY3210 dùng để làm gì?

HY3210 thường được sử dụng trong mạch đóng cắt công suất, UPS, inverter, điều khiển động cơ và các hệ thống nguồn DC dòng lớn.

HY3210 có dùng cho xe điện được không?

Có thể sử dụng trong mạch điều khiển động cơ/xe điện, nhưng cần tính toán số lượng MOSFET, dòng tải, tần số PWM và tản nhiệt phù hợp. Trên thị trường Việt Nam, HY3210 cũng được bán như MOSFET dành cho các ứng dụng xe điện.

HY3210 có phải TO-220 không?

Phiên bản P của HY3210 sử dụng TO-220FB-3L, thường được người bán gọi là TO-220. Cùng mã HY3210 còn có các biến thể package khác như TO-263.
