IC logic cổng đảo kép NL27WZ04DFT2G ký hiệu M5 SOT363

1. Giới thiệu IC logic cổng đảo kép NL27WZ04DFT2G

NL27WZ04DFT2G là IC logic tích hợp 2 cổng đảo độc lập (Dual Inverter), được thiết kế để thực hiện chức năng đảo trạng thái logic của tín hiệu số. Khi đầu vào ở mức logic HIGH, đầu ra chuyển về LOW và ngược lại.

IC có ký hiệu trên thân M5, sử dụng kiểu đóng gói SOT363 6 chân rất nhỏ gọn, phù hợp với các bo mạch điện tử hiện đại cần tiết kiệm diện tích PCB.

NL27WZ04DFT2G có thể hoạt động với dải điện áp nguồn rộng, tốc độ chuyển mạch cao và mức tiêu thụ điện năng thấp. Sản phẩm thích hợp cho các mạch xử lý tín hiệu số, mạch điều khiển, thiết bị di động, bo mạch công nghiệp và nhiều hệ thống điện tử khác.

2. Đặc điểm nổi bật của NL27WZ04DFT2G

Một số đặc điểm chính của IC NL27WZ04DFT2G gồm:

• Loại IC: IC logic số.
• Chức năng: cổng đảo NOT.
• Tích hợp 2 cổng đảo độc lập.
• Mã linh kiện: NL27WZ04DFT2G.
• Ký hiệu trên thân: M5.
• Kiểu đóng gói: SOT363.
• Số chân: 6 chân.
• Kích thước rất nhỏ, phù hợp mạch SMD.
• Dải điện áp hoạt động rộng.
• Tốc độ chuyển trạng thái logic nhanh.
• Công suất tiêu thụ thấp.
• Hai cổng logic có thể hoạt động độc lập.
• Phù hợp với các hệ thống điện tử sử dụng logic điện áp thấp.

Nhờ tích hợp hai cổng NOT trong cùng một package, IC giúp giảm số lượng linh kiện và tiết kiệm diện tích trên bo mạch.

3. Thông số kỹ thuật IC NL27WZ04DFT2G

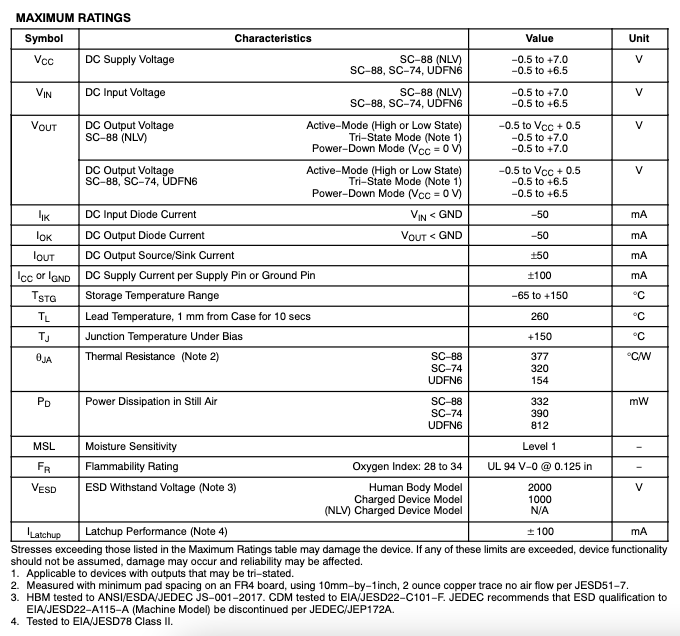

Các thông số điện chi tiết như dòng đầu ra, thời gian trễ truyền và ngưỡng logic phụ thuộc vào điện áp nguồn và điều kiện hoạt động của mạch.

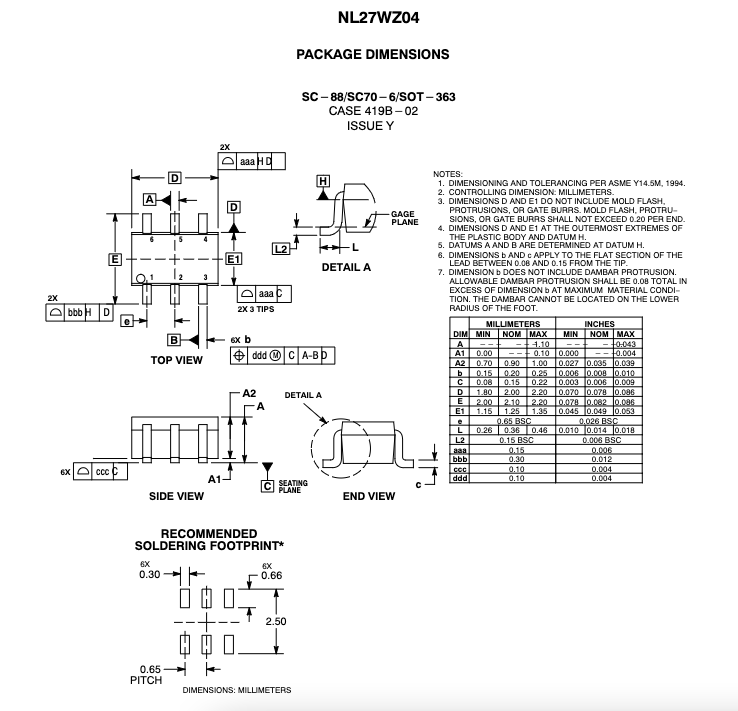

4. Kích thước và cấu tạo của IC NL27WZ04DFT2G

NL27WZ04DFT2G được tích hợp hai cổng đảo logic độc lập bên trong một package SOT363 6 chân. Mỗi cổng có một đầu vào và một đầu ra riêng biệt.

Về nguyên lý, mỗi cổng thực hiện phép toán logic:

Y = NOT A

Trong đó A là tín hiệu đầu vào và Y là tín hiệu đầu ra.

Bảng trạng thái cơ bản:

Đầu vào A	Đầu ra Y
LOW – 0	HIGH – 1
HIGH – 1	LOW – 0

Như vậy, trạng thái đầu ra luôn ngược với trạng thái logic của đầu vào.

5. Chức năng của IC logic NL27WZ04DFT2G

Chức năng chính của NL27WZ04DFT2G là đảo mức logic của tín hiệu số.

Ví dụ, nếu tín hiệu đầu vào đang ở mức HIGH thì IC tạo ra tín hiệu LOW tại đầu ra. Ngược lại, nếu tín hiệu đầu vào ở LOW thì đầu ra sẽ chuyển sang HIGH.

Do có hai cổng đảo độc lập, một IC NL27WZ04DFT2G có thể xử lý đồng thời hai đường tín hiệu khác nhau. Điều này giúp giảm số lượng IC cần sử dụng và đơn giản hóa thiết kế PCB.

6. Công dụng của NL27WZ04DFT2G

Đảo mức tín hiệu logic

Đây là công dụng cơ bản nhất của NL27WZ04DFT2G. IC được dùng khi mạch yêu cầu tín hiệu đầu ra có trạng thái ngược với tín hiệu đầu vào.

Xử lý tín hiệu số

Hai cổng NOT tích hợp có thể tham gia vào các mạch logic tổ hợp để thực hiện các chức năng xử lý tín hiệu số phức tạp hơn.

Mạch điều khiển

NL27WZ04DFT2G có thể được sử dụng để đảo tín hiệu điều khiển trước khi đưa đến các tầng driver, vi điều khiển hoặc các IC logic khác.

Tạo tín hiệu điều khiển ngược

Trong nhiều hệ thống điện tử, một số chân điều khiển hoạt động ở mức thấp, thường gọi là Active Low. Cổng đảo có thể chuyển đổi tín hiệu điều khiển mức cao thành mức thấp hoặc ngược lại để phù hợp với yêu cầu của mạch.

Làm tầng đệm logic

Trong một số cấu hình, hai cổng đảo có thể được sử dụng liên tiếp để truyền tín hiệu mà vẫn giữ nguyên trạng thái logic cuối cùng, đồng thời hỗ trợ cách ly logic giữa các tầng mạch.

7. Kiểu chân SOT363 của NL27WZ04DFT2G

NL27WZ04DFT2G sử dụng package SOT363 6 chân, thuộc nhóm vỏ linh kiện SMD kích thước rất nhỏ.

Kiểu đóng gói này có một số ưu điểm như:

• Chỉ có 6 chân, bố trí gọn.
• Chiếm ít diện tích trên PCB.
• Phù hợp thiết bị điện tử nhỏ.
• Thích hợp cho dây chuyền lắp ráp SMT tự động.
• Có thể bố trí gần IC xử lý tín hiệu để giảm chiều dài đường mạch.

Do kích thước rất nhỏ, khi hàn hoặc thay thế NL27WZ04DFT2G cần sử dụng dụng cụ phù hợp và kiểm tra đúng chiều của linh kiện.

8. Ưu điểm của IC NL27WZ04DFT2G

NL27WZ04DFT2G nổi bật nhờ sự kết hợp giữa kích thước nhỏ, tốc độ xử lý logic cao và mức tiêu thụ điện thấp. Dải điện áp hoạt động rộng giúp linh kiện có thể sử dụng trong nhiều hệ thống logic khác nhau.

Việc tích hợp 2 cổng đảo trong một IC 6 chân cũng giúp giảm diện tích PCB so với việc sử dụng nhiều linh kiện rời. Đây là lợi thế đáng kể đối với các thiết bị cầm tay, bo mạch điều khiển nhỏ và các sản phẩm điện tử có mật độ linh kiện cao.

9. Ứng dụng của NL27WZ04DFT2G

IC logic cổng đảo kép NL27WZ04DFT2G có thể được sử dụng trong:

• Mạch logic số.
• Mạch đảo tín hiệu.
• Mạch điều khiển.
• Bo vi điều khiển.
• Mạch giao tiếp tín hiệu.
• Mạch tạo tín hiệu điều khiển Active Low.
• Thiết bị điện tử cầm tay.
• Thiết bị truyền thông.
• Thiết bị điện tử dân dụng.
• Bo mạch công nghiệp.
• Hệ thống nhúng.
• Mạch xử lý tín hiệu số.
• Sửa chữa và thay thế linh kiện trên PCB.

10. Lưu ý khi thay thế IC ký hiệu M5

Khi gặp một IC SMD có ký hiệu M5, không nên chỉ dựa vào ký hiệu này để kết luận linh kiện chắc chắn là NL27WZ04DFT2G. Marking SMD ngắn có thể được sử dụng cho nhiều linh kiện khác nhau.

Khi thay thế cần kiểm tra đồng thời số chân, kiểu package SOT363, vị trí chân nguồn, chân GND, sơ đồ chân đầu vào/đầu ra, điện áp hoạt động và chức năng của linh kiện trong mạch.

Đặc biệt, cần xác định đúng chiều IC trước khi hàn để tránh cấp nguồn sai chân gây hư hỏng linh kiện hoặc các thành phần liên quan trên bo mạch.

11. Tổng kết

NL27WZ04DFT2G ký hiệu M5 là IC logic cổng đảo kép Dual Inverter, tích hợp hai cổng NOT độc lập trong package SOT363 6 chân nhỏ gọn. Linh kiện có nhiệm vụ chuyển tín hiệu logic HIGH thành LOW và LOW thành HIGH.

Với dải điện áp hoạt động rộng, tốc độ chuyển mạch nhanh, tiêu thụ điện thấp và kích thước nhỏ, NL27WZ04DFT2G M5 phù hợp cho các ứng dụng đảo tín hiệu, xử lý logic số, mạch điều khiển, hệ thống nhúng, thiết bị điện tử và sửa chữa bo mạch PCB.
